Texas Instruments TMUX130xA/TMUX130xA-Q1 CMOS多路復用器是通用互補金屬氧化物半導體 (CMOS) 多路復用器 (MUX)。TMUX1308A是8:1、1通道（單端）多路復用器，TMUX1309A是4:1、2通道（差分）多路復用器。該器件在漏極引腳 (Dx) 和源極引腳 (Sx) 上支持從GND到VDD 范圍的雙向數字和模擬信號。Texas Instruments TMUX130xA器件具有內部注入電流控制功能，無需外部二極管，通常用于將輸入信號保持在電源電壓范圍內并保護開關。內部注入電流控制電路允許被禁用或啟用的信號路徑上的信號超過電源電壓。電壓高于VDD 的禁用通道可防止影響啟用信號路徑的信號。

數據手冊：*附件：Texas Instruments TMUX130xA，TMUX130xA-Q1 CMOS多路復用器數據手冊.pdf

TMUX130xA器件沒有通往電源引腳的內部二極管路徑，從而避免了損壞連接到電源引腳的元件或向電源軌提供意外電源的風險。所有邏輯輸入均具有兼容1.8V邏輯的閾值，在采用有效電源電壓工作時可實現CMOS和TTL邏輯兼容性。故障安全邏輯電路允許先在控制引腳上施加電壓，后在電源引腳上施加電壓，從而保護器件免受潛在損壞。

特性

• 注入電流控制
• 反向供電保護
  • 沒有到VDD 的ESD二極管路徑
• 寬電源電壓范圍：1.62 V至5.5 V
• 低導通電容
• 雙向信號路徑
• 針對高阻抗負載進行了優化
• 軌到軌運行
• 1.8 V 邏輯兼容
• 失效防護邏輯
• 先斷后合開關
• 提供ON和OFF通道對電池短路的保護
• 支持功能安全
  • 可提供文檔，協助功能安全系統設計
• TMUX1308A與行業標準4051、4851和1308多路復用器引腳兼容
• TMUX1309A與行業標準4052、4852和1309多路復用器引腳兼容

應用

• 模擬和數字多路復用和解復用
• 診斷和監控
• 數據中心交換機
• 遠程無線電單元 (RRU)
• 機架式服務器
• 電表
• 家用電器
• 空調裝置
• 多功能打印機
• 組列逆變器
• IP網絡攝像頭
• 點鈔機
• 非公路車輛控制系統

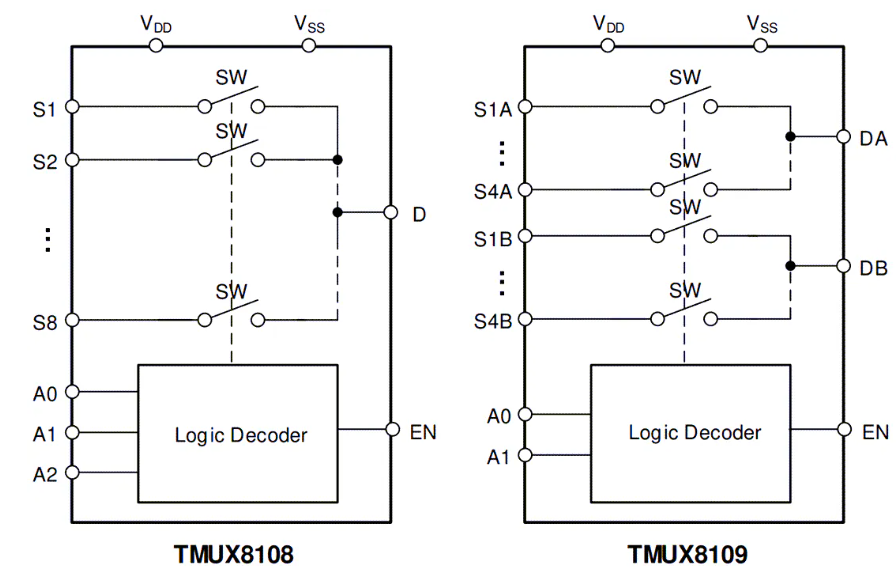

功能框圖
