LED 太陽光模擬器作為材料化學、綠色能源等領域關鍵的測試工具，其光照均勻性直接影響實驗數據的可靠性。Luminbox聚焦太陽光模擬器技術創新，深度洞悉光照均勻性對各行業技術突破的關鍵作用。如何確保模擬器輸出穩定且均勻的光照？下文Luminbox將從光學設計、硬件優化、校準技術等維度，解析保證光照均勻性的核心技術路徑。

光學設計優化

luminbox

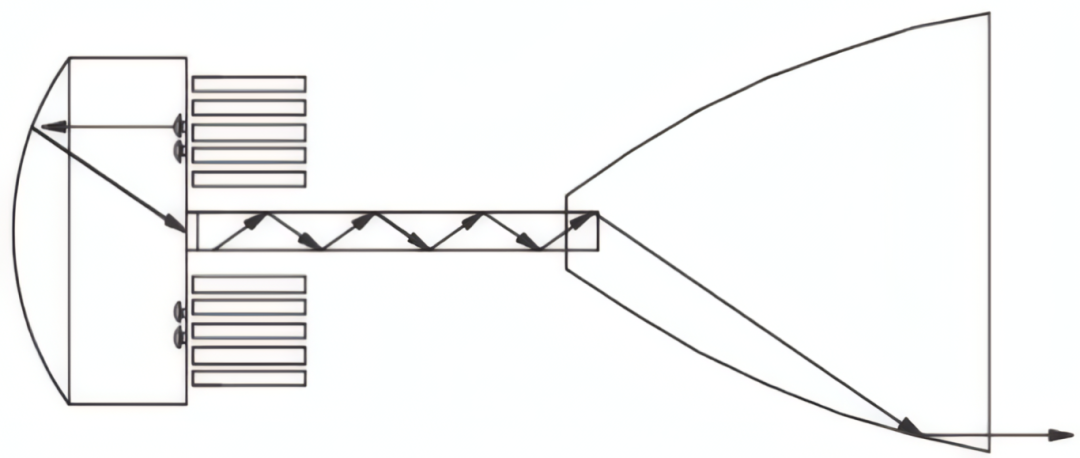

新型LED太陽模擬器光學結構示意圖

1. LED 燈珠陣列的精密排布

LED 光源的陣列布局是光照均勻性的基礎。常見的排布模式包括：

矩陣式均勻分布：在方形測試區域中，燈珠按等間距行列排列，確保單位面積內光強密度一致，適用于常規平面測試場景；

蜂窩狀拓?fù)浣Y(jié)構：以六邊形網格排列燈珠，相比矩形陣列可減少邊緣光強衰減，提升圓形或不規則區域的均勻性；

梯度功率分布：針對大面積模擬器，邊緣區域燈珠功率略高于中心，補償光傳播過程中的衰減，使整體光強趨于平衡。

2. 光學透鏡系統的協同作用

單一LED 燈珠發出的光線呈朗伯分布，需通過透鏡系統進行光束調控：

準直透鏡：采用非球面石英透鏡，將發散光線約束為半角≤1° 的準直光束，減少邊緣散射導致的光強不均；

擴散透鏡：在準直光路中加入菲涅爾擴散透鏡，通過微結構使光線發生可控散射，將中心與邊緣光強差縮小至5% 以內；

勻光積分器：針對高均勻性需求（如3A 標準），引入柱面鏡積分器，通過多次反射與疊加，將空間不均勻度降至≤2%。

反射與漫射裝置

luminbox

直射光與反射光的區別示意圖

1. 高反射率光學腔設計

在LED 陣列后方或兩側設置反射裝置，是補充邊緣光強的關鍵手段：

金屬反射罩：采用蒸鍍鋁膜的反射罩（反射率≥95%），將 LED 向后發射的光線反射至目標區域，尤其對邊緣 5cm 范圍內的光強提升顯著；

漫反射涂層：部分模擬器內壁噴涂BaSO?漫反射涂料，使反射光呈余弦分布，避免鏡面反射導致的局部亮斑。

2. 漫射板的材料與結構創新

漫射板通過散射作用使光場均勻化，其性能取決于材料特性：

磨砂玻璃漫射板：通過物理研磨形成表面微結構，透光率≥85%，散射角≥30°，適用于中低功率模擬器；

聚合物微結構漫射板：采用PMMA 基材嵌入納米級散射粒子，可實現 “軟聚焦” 效果，在 1000W/m2 輻照度下均勻性誤差≤1.5%；

動態漫射系統：針對高功率紫外UV 固化模擬器，采用旋轉漫射輪，通過機械運動進一步打亂光場分布，消除固定結構導致的干涉條紋。

校準與反饋系統

luminbox

太陽模擬器校準裝置

1. 多維度校準流程

出廠前，用±2% 精度硅光探測器以 0.5cm 間隔掃描光強，生成云圖；借 Ocean Optics HR4000 等光譜儀比對 AM1.5G 標準光譜，調 LED 電流保光譜匹配度≤±30%、優化均勻性；模擬 25±5℃環境，建溫度 - 光強修正模型補償 - 0.3%/℃溫漂。

2. 實時反饋控制技術

布置4-8 個≥10Hz 采樣傳感器監測光強，偏差超 ±3% 時，PID 系統 ±0.1V 精度調電壓，50ms 內響應；支持 PC 端遠程校準，維持長期精度。

從光學設計的理論創新到硬件裝置的工程實踐，再到智能校準系統的精準調控，每一個環節都凝聚著對光照均勻性的極致追求。LuminBox 將繼續以光照均勻性等核心性能為突破口，持續推動 LED 太陽光模擬器的技術革新，為材料化學、航空航天等多領域提供更可靠的測試環境，助力行業向更高精度、更高效能的方向加速邁進。

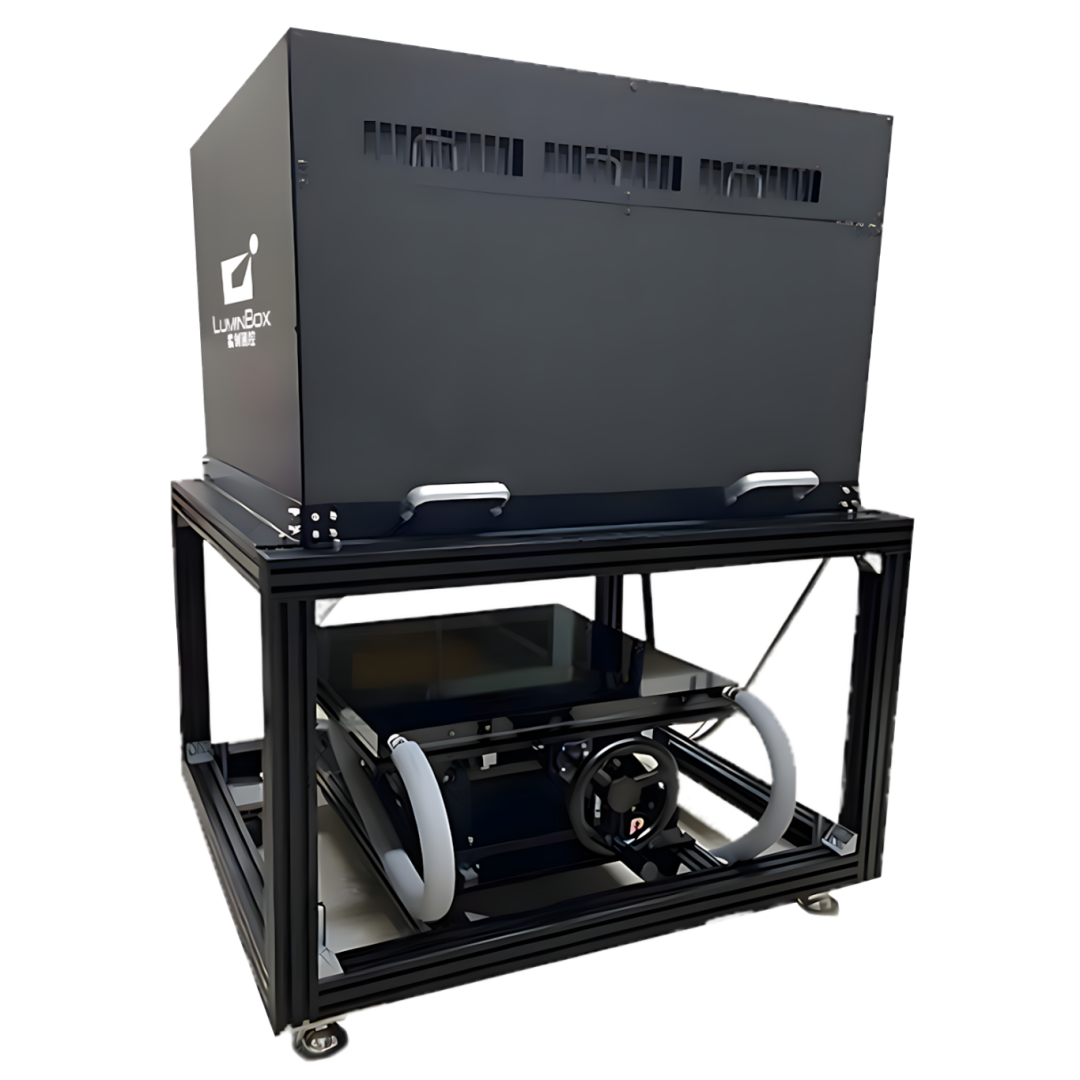

Luminbox大面積LED太陽模擬器

luminbox

全光譜大面積LED太陽模擬器以A+AA+綜合性能，實現輻照均勻、光譜精準與運行穩定的三重突破，通過權威認證，為科研與工業測試提供高可靠、標準化的全光譜光照解決方案，推動精密光學實驗邁向更高精度與可重復性。

A+級光譜匹配：300-1200 nm全覆蓋，誤差≤1%（IEC標準）。

高均勻輻照：45cm×45cm區域不均勻度僅1.8%（A級）。

超穩運行：20分鐘波動≤0.5%（A+級）。

權威認證：國家計量院校準，國際標準合規。

工業級設計：適配光伏、材料、光催化等多場景。

Luminbox憑借對光譜匹配度、輻照均勻性等核心指標的極致追求，已構建起覆蓋LED/氙燈/鹵素?zé)?/strong>全技術路線的產品矩陣，技術持續創新、關鍵性能指標表現出色，為客戶提供了優質的產品和全場景太陽光環境模擬解決方案。
