TPS23881B 是一款 8 通道供電設備 （PSE） 控制器，旨在根據 IEEE 802.3bt 標準將電源插入以太網電纜。八個單獨的電源通道可以配置為 2 對（1 通道）或 4 對（2 通道）PoE 端口的任意組合。PSE 控制器可以檢測具有有效簽名、完成相互識別并通電的受電設備 （PD）。

該TPS23881B通過減少電流檢測電阻、可選自主作、SRAM 可編程性、可編程功率限制、電容測量以及與 TI 的 FirmPSE 系統固件的兼容性（參見器件比較表）改進了TPS2388。
*附件：tps23881b.pdf

可編程 SRAM 支持通過 I2C 進行現場固件升級，以確保 IEEE 合規性和與最新支持 PoE 的設備的互作性。專用的每端口 ADC 提供連續的端口電流監控，并能夠執行并行分類測量，以加快端口開啟時間?！?.5% 的精度可編程端口功率限制能夠將最大功率從 90W 擴展到 125W 以上。200mΩ 電流檢測電阻器和外部 FET 架構使設計能夠平衡尺寸、效率、散熱和解決方案成本要求。

特性

• IEEE 802.3bt PSE 解決方案，適用于 PoE 2 Type 3 或 Type 4 以太網供電應用
• 八個獨立的 PSE 通道
• 電阻器可選自主作
  • 無需外部 MCU
• 與 TI 的 FirmPSE 系統固件兼容
• SRAM可編程存儲器
• 可編程功率限制精度 ±2.5%
• 200mΩ電流檢測電阻
• 傳統局部放電電容測量
• 可選擇的 2 對或 4 對端口功率分配
  • 15.4W、30W、45W、60W、75W 或 90W
• 單簽名和雙簽名 PD 兼容性
• 每個端口專用的 14 位積分電流 ADC
  • 用于直流斷開的抗噪聲 MPS
  • 2% 電流檢測精度
• 1 位或 3 位快速端口關斷輸入
• 自動分級發現和功耗測量
• 浪涌和作折返保護
• 靈活的處理器控制作模式
  • 自動、半自動和手動/診斷
• 每個端口電壓監控和遙測
• –40°C 至 +125°C 工作溫度

參數

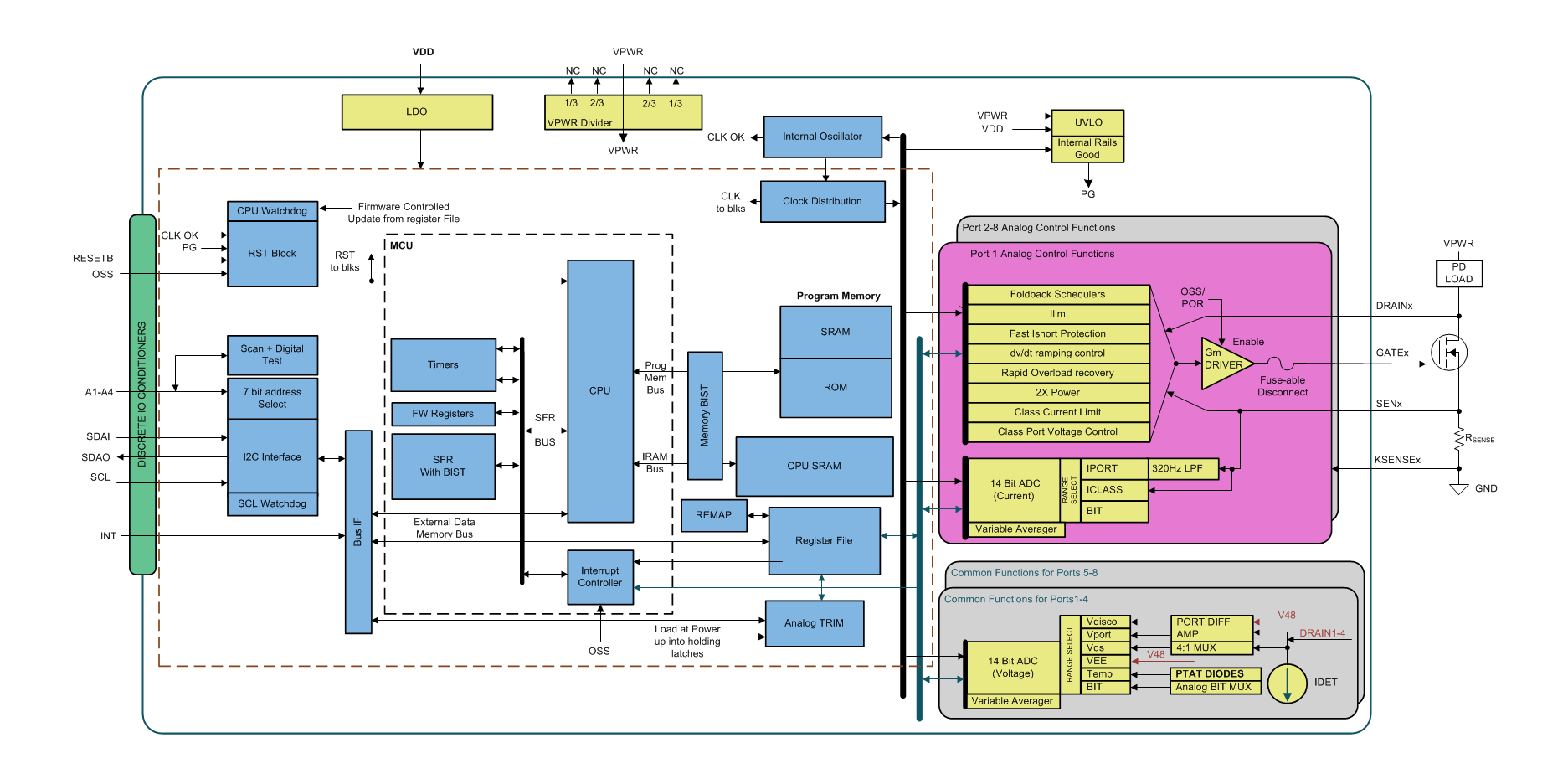

方框圖

主要特性

• ?IEEE 802.3bt兼容?：支持PoE 2 Type 3和Type 4應用
• ?8個獨立PSE通道?：可配置為2-Pair或4-Pair PoE端口組合
• ?自主操作模式?：通過電阻選擇，無需外部MCU
• ?SRAM可編程內存?：支持現場固件升級
• ?高精度功率限制?：±2.5%可編程功率限制精度
• ?200mΩ電流檢測電阻?：優化設計尺寸、效率和熱性能
• ?兼容TI FirmPSE系統固件?

應用領域

• 視頻錄像機(NVR, DVR等)
• 小型企業交換機
• 園區和分支機構交換機

功能描述

TPS23881B是一款8通道電源設備(PSE)控制器，專為IEEE 802.3bt標準設計。主要功能包括：

• 檢測具有有效簽名的供電設備(PD)
• 完成相互識別并供電
• 改進的電流檢測電阻、自主操作選擇和SRAM可編程性
• 支持并行分類測量，加快端口開啟時間
• 可編程端口功率限制，最大功率可達125W

關鍵增強功能

• 相比TPS2388型號，增加了：
  • 降低的電流檢測電阻
  • 可選擇的自主操作
  • SRAM可編程性
  • 可編程功率限制
  • 電容測量能力
  • 與TI FirmPSE系統固件的兼容性

技術規格

• 工作溫度范圍：-40°C至+125°C
• 超低Alpha(ULA)封裝選項(TPS23881B1A)
• 56引腳VQFN封裝(8.00mm × 8.00mm)

操作模式

1. ?自動模式?：自動檢測、分類和供電
2. ?自主模式?：無需主機或I2C通信
3. ?半自動模式?：需要主機命令供電
4. ?手動/診斷模式?：用于系統診斷
5. ?斷電模式?：端口完全關閉

該控制器提供了完整的PoE解決方案，特別適合需要高功率PoE應用的設計。
