你有沒有好奇過，電動車儀表盤上的速度、電量、里程數據是如何清晰又炫酷地顯示的？背后離不開一顆“隱形英雄”——LED驅動芯片！微盟電子的LED驅動芯片ME7300正是這樣一款LED驅動芯片。今天，我們就來扒一扒它運用在電動車儀表盤的工作原理和黑科技！

01ME7300的應用方案

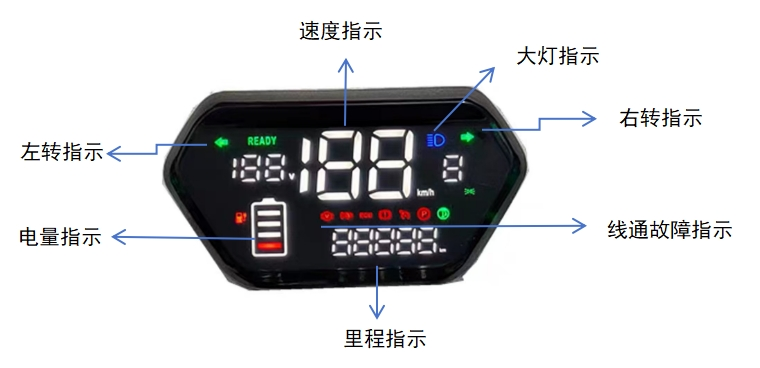

02ME7300致力于電動車儀表盤可以達到怎樣的顯示效果？

ME7300驅動芯片是標準I2C通訊，典型工作電壓5V，最多可驅動8段x16位、128顆LED，是一種專門設計用于控制和驅動LED顯示屏的集成電路，它的基本原理涉及到 LED的電流控制、亮度調節、掃描控制和圖像數據處理等方面，通過對整個顯示屏進行掃描控制，以確保每個LED點陣都能按時刷新顯示。通過按照一定的掃描順序和時間序列，驅動IC控制每個點陣的亮滅狀態，從而形成完整的圖像。

03ME7300有哪些核心參數？

驅動電流大且輸出恒流驅動;

SEG端口最大電流120mA，競品SEG最大電流70mA，適合高亮顯示場合，顯示亮度可調，恒流16級調節，最小7.5mA，最大120mA。

恒流驅動，最多可驅動8段×16位128顆LED，保障亮度均勻，使用壽命更長。

顯示位數可調;

ME7300可以通過寄存器配置，調整掃描位數，獲得更大的單點驅動電流。SEG1~SEG4額外兩階電流可調（小電流檔SEG電流最大55mA）。

刷新頻率可調;

ME7300支持刷新頻率125/250/500/1KHz可調，可以避免其他信號與ME7300通訊信號頻率接近時產生干擾。

強消隱功能;

ME7300具有強消隱功能，可預防鬼影，漏電等問題（LED熄滅時，容易受寄生電容的電荷影響，電流越大，電荷越多）。

片地址可選;

ME7300的QFN32封裝有DDR管腳，可以雙芯片并聯。

抗干擾強;

電動車電機運行時電磁干擾大，ME7300能穩定輸出信號，避免顯示亂碼。

寬溫工作;

-40℃~85℃極端環境下仍可靠顯示，冬季騎行也不“罷工”。

節能省電;

可以通過寫程序進入關斷模式，低功耗，關斷電流最大10μA。

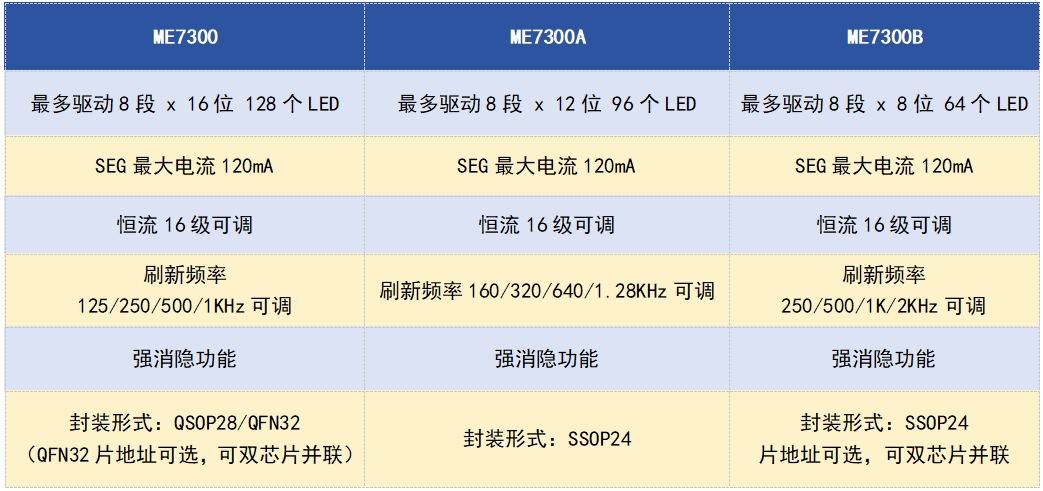

04ME7300系列更多型號

一顆小小的LED驅動芯片，也藏著電動車智能顯示的大學問！下次騎行時，別忘了看看你的儀表盤有多“芯”機！
