FourThirdsEye 可拍攝 1070 萬像素 (10.7Mpix) 的圖像和 4K (4096times2160) 視頻，并具有更佳的低光性能和動態范圍（像素尺寸為4.63mum）。它非常適合希望通過強大的相機來升級其樹莓派項目的攝影愛好者、開發者和創客。

功能特性

• 開源硬件和軟件

• IMX294 傳感器

• 集成 TMP117 溫度傳感器

• 兼容帶有 22-pin FPC 連接器和 4-lane MIPI-CSI 的樹莓派5和樹莓派計算模塊4（引腳排列與樹莓派計算模塊4 IO 板相同）

說明

• 樹莓派驅動程序：

  https://github.com/will127534/imx294-v4l2-driver

• 3D 模型和 E 卡口轉接環 + 濾鏡設計位于/3D_model目錄下。請注意，您需要從一個 E 卡口（鏡頭增距鏡或替換零件）上取下金屬環，并將其安裝到 3D 打印的轉接環上。

• 在Tindle上限量銷售

  https://www.tindie.com/products/will123321/fourthirdeye-v10/

其他

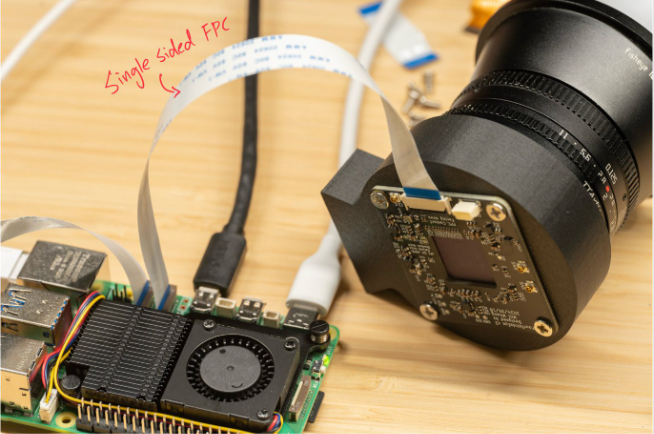

IMX294 在 CSI-2 接口模式下以1.78Gbps 的速率運行，這在技術上超出了 RPI5 (1.5Gbps) 和 CM4 (1Gbps? ...官方未明確說明) 的規格。但我已在兩個平臺上進行了測試，均能正常工作。但需要注意的一點是，F(xiàn)PC 排線的質量和長度會影響數據傳輸。我曾在使用50cm 長排線時觀察到畫面中出現黑色/壞點數據散射的情況，而使用20cm 排線則沒有問題。此外，要在 RPI5 上充分利用該傳感器的全部性能/幀率，您需要對 RP1（相機前端）進行超頻，使其能夠處理 60 FPS 4K 的數據。傳感器本身也很有趣，因為它實際上是一個四拜耳陣列 (quad bayer array)，只是僅提供子像素合并后的輸出。理論上它能夠發送高/低增益幀輸出，但我仍在等待 RPI5 對 HDR 的支持以便進行實際測試。

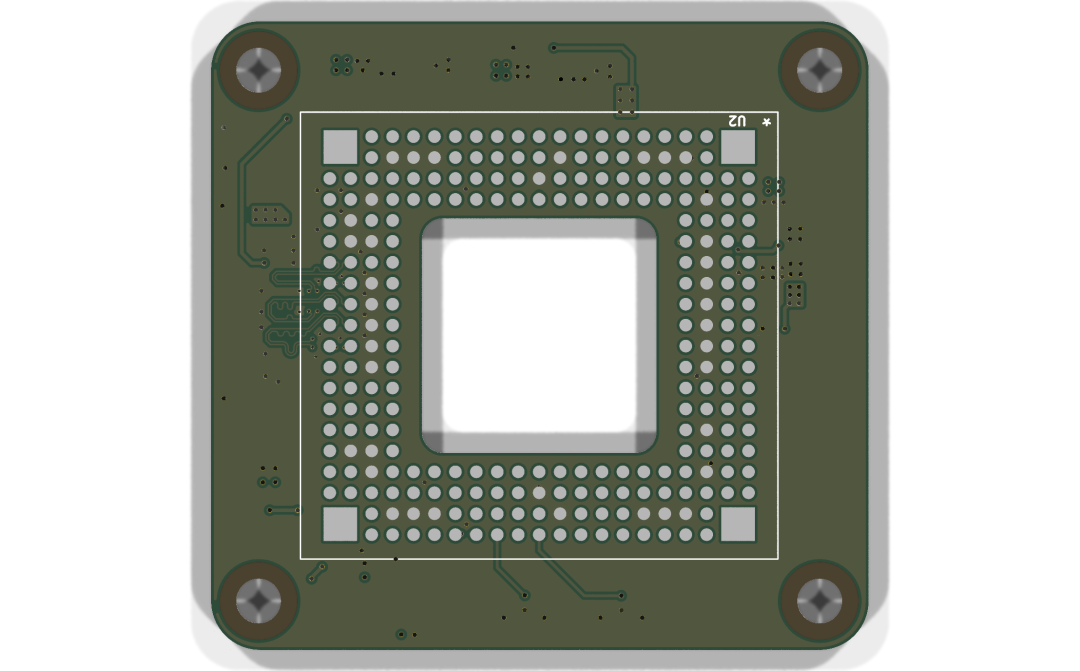

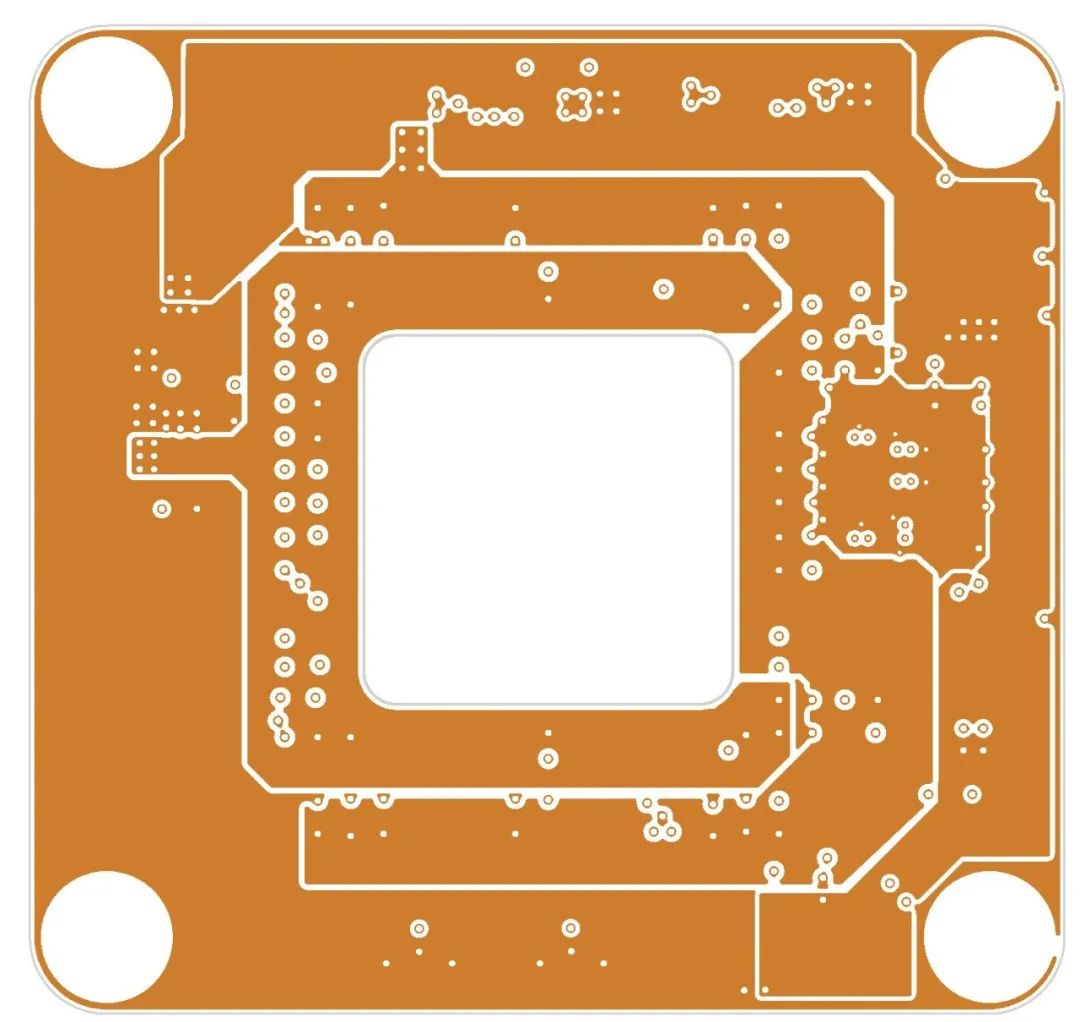

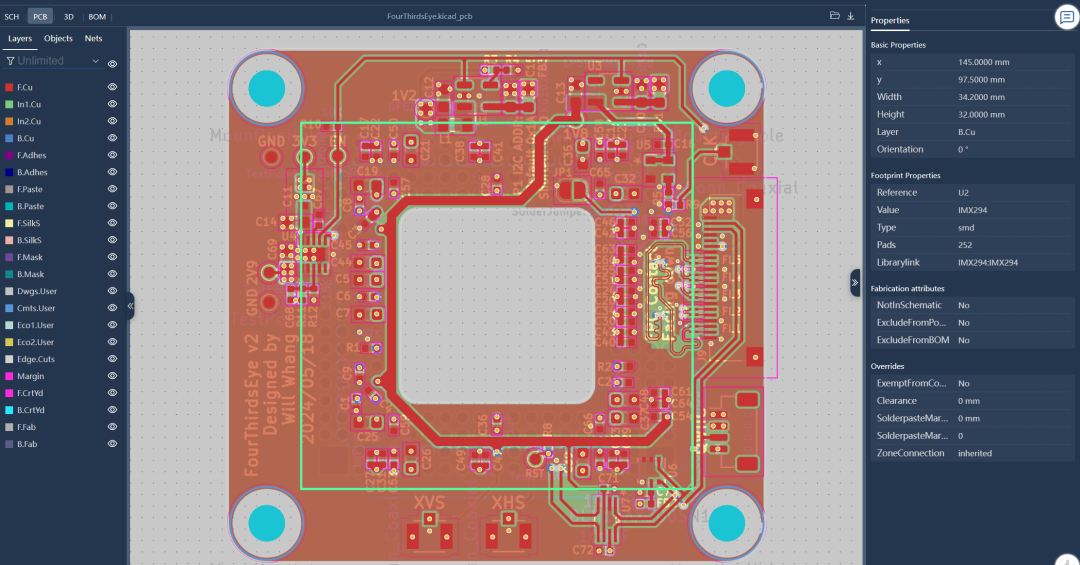

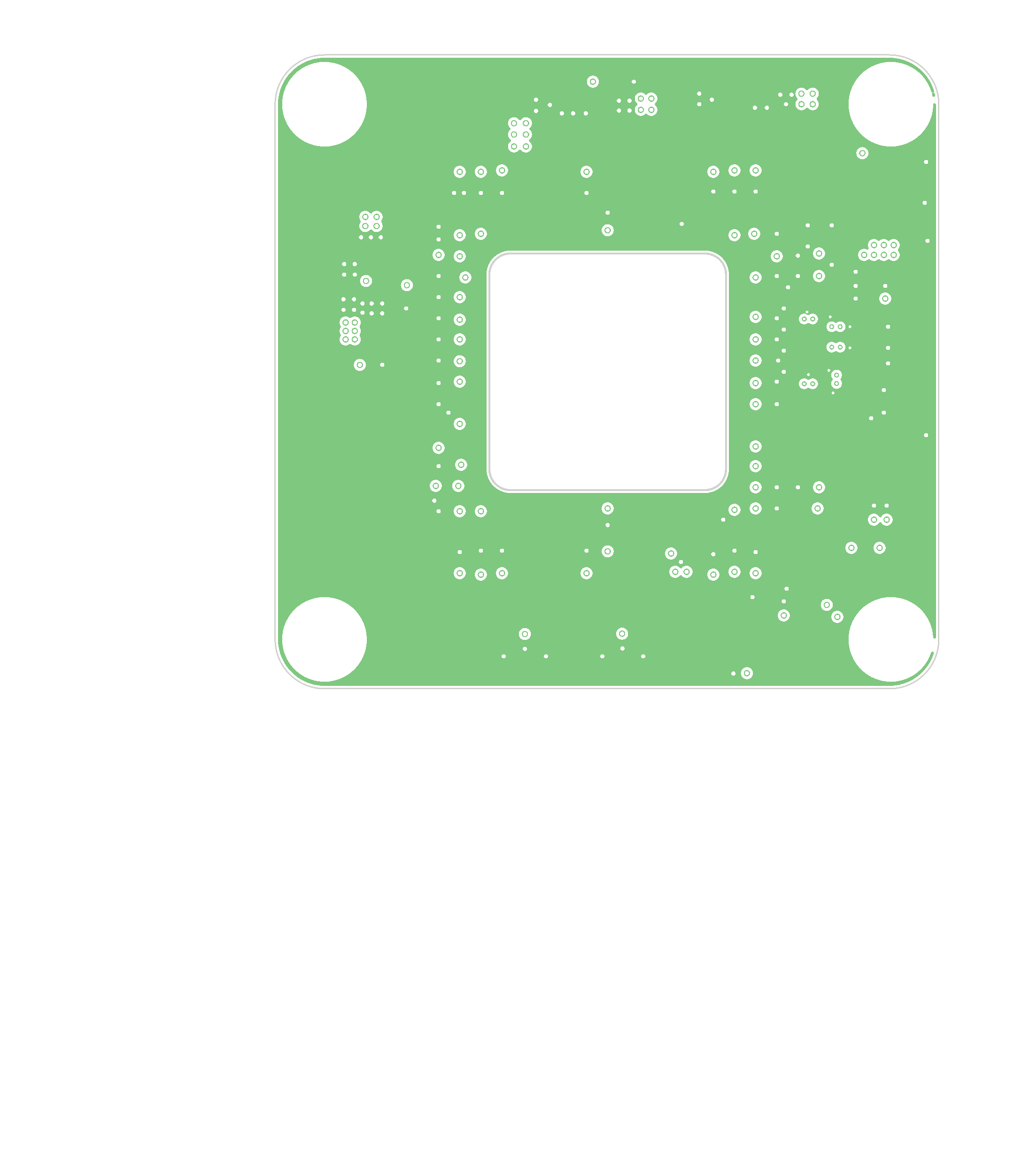

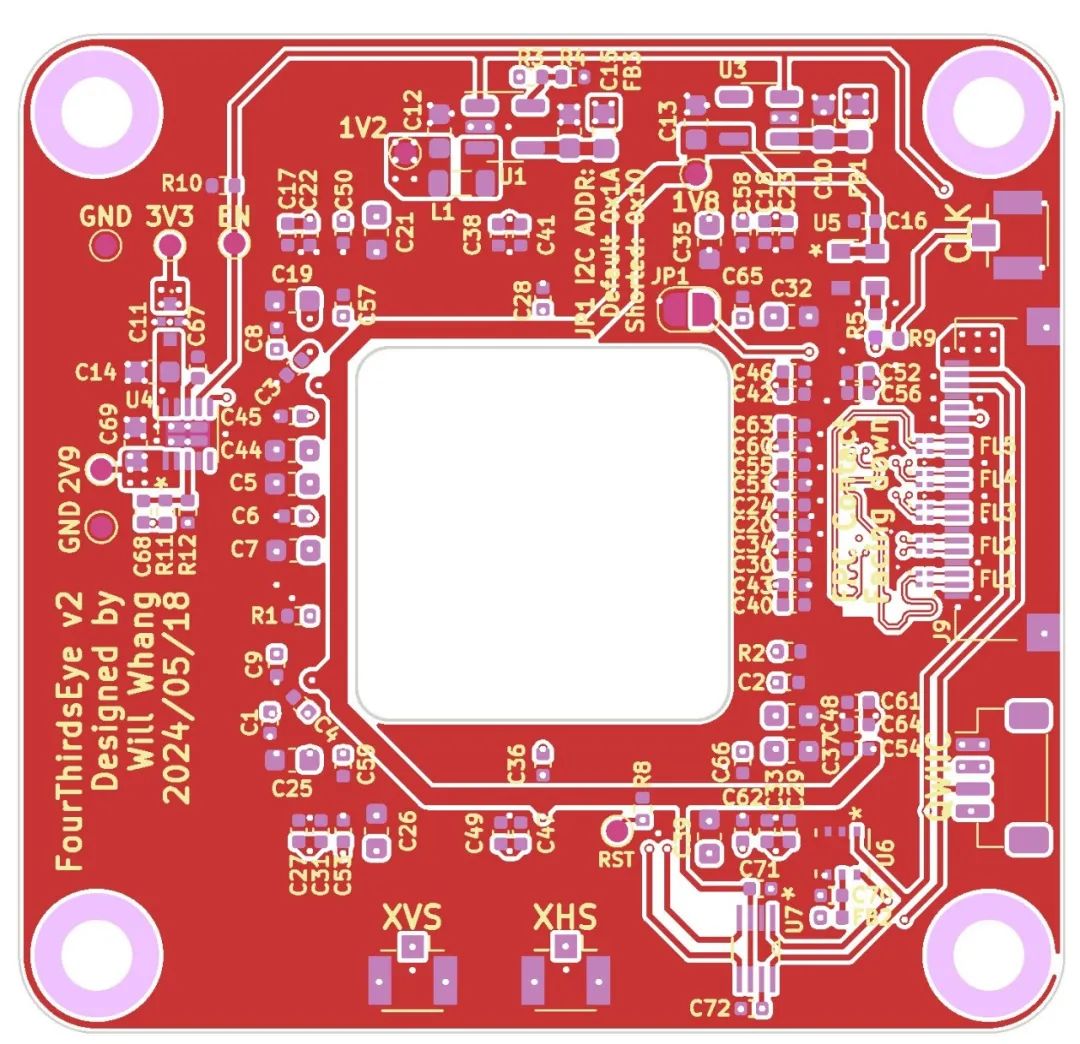

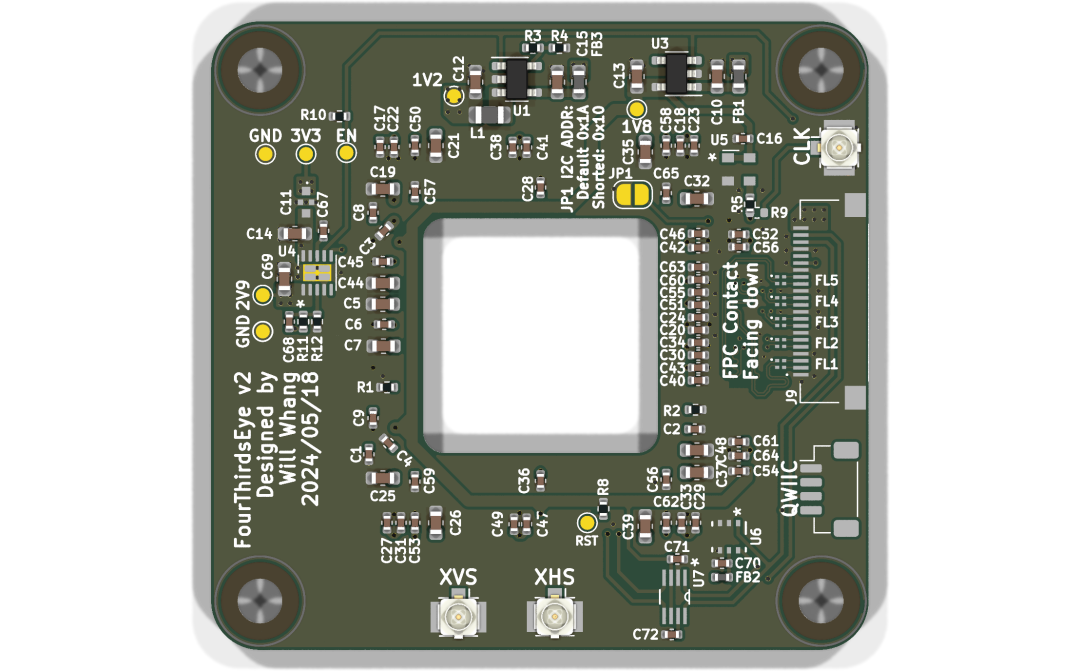

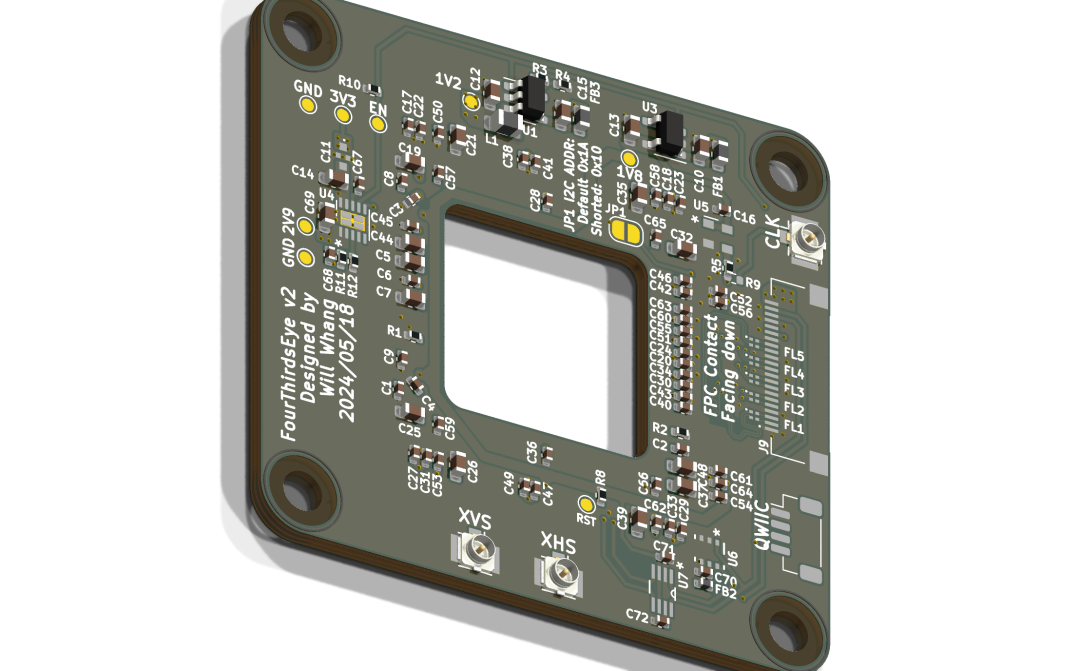

關于 PCB 板的設計，目標是制作一個小型化的相機板，但因此我不得不使用更小的過孔尺寸（0.2mm）和盤中孔 (via-in-pad) 工藝來放置去耦電容。板上還有一堆微小的 CSI-2 共模濾波器，可能難以手工焊接，因此首選的制作方式是使用 PCBA 服務或鋼網+焊膏。

最后一點，如果您希望用樹莓派5拍攝 RAW 視頻，請查看 @schoolpost 的CinePi項目：

https://github.com/cinepi/cinepi-sdk

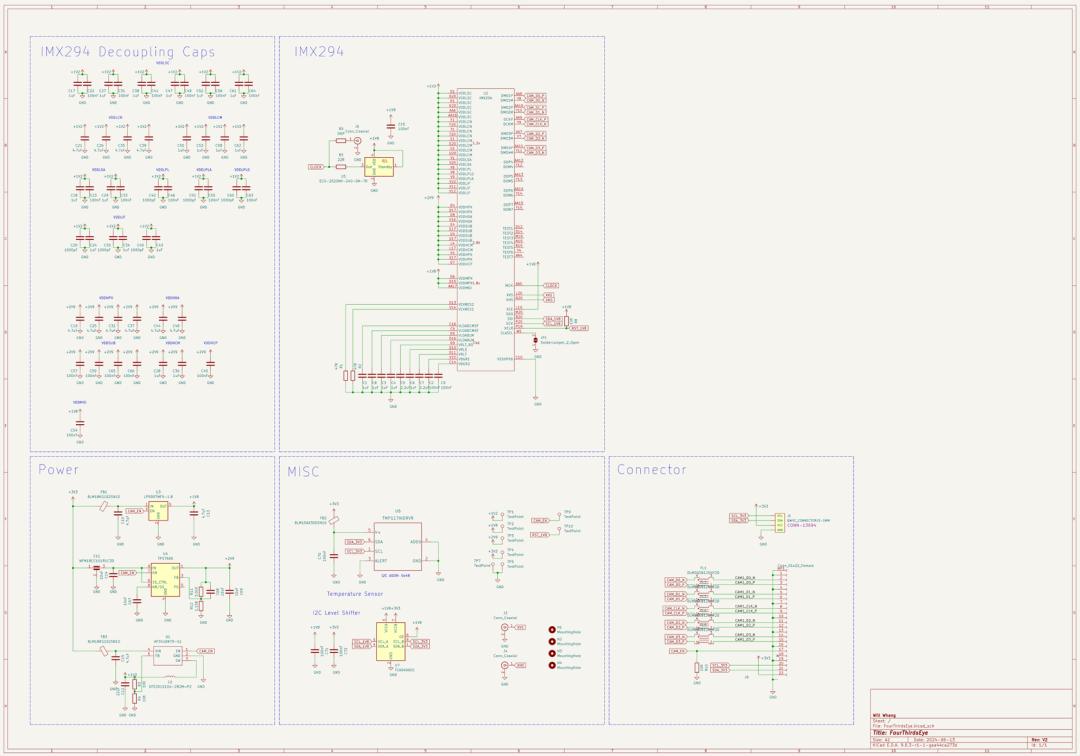

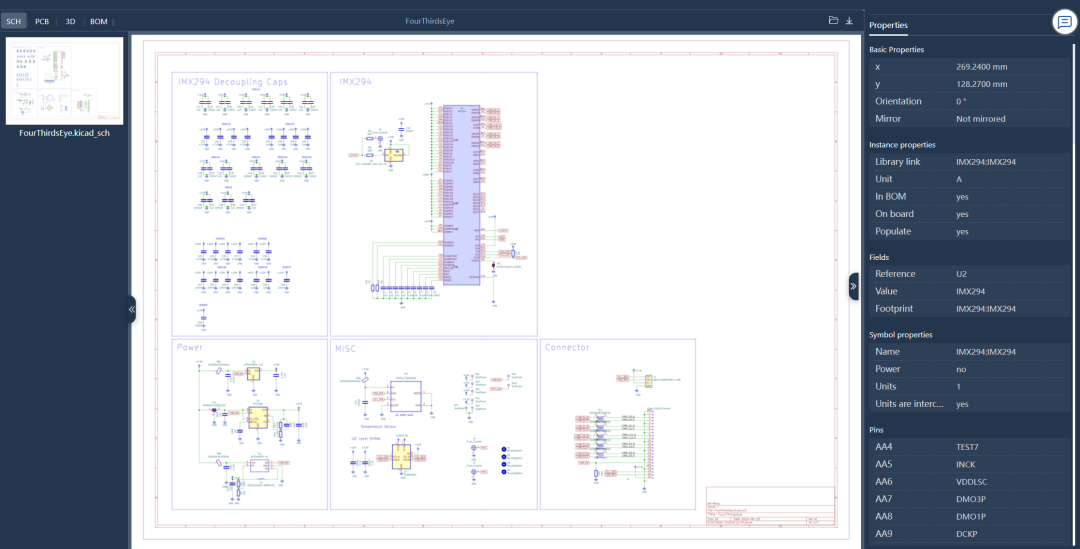

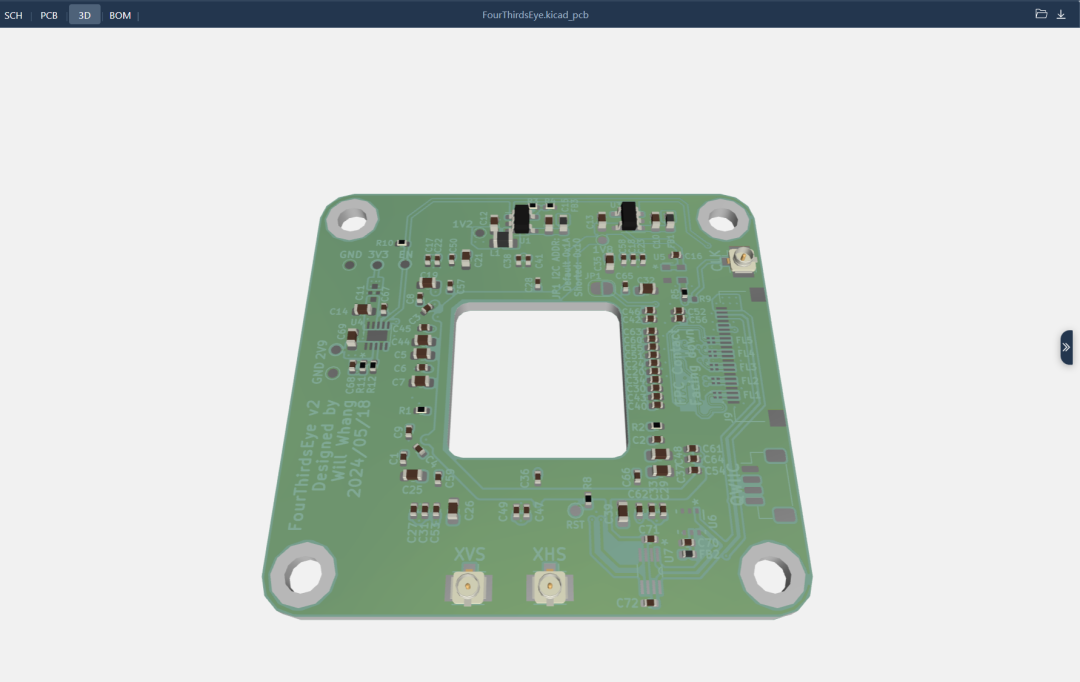

原理圖 & PCB

倉庫 & 下載

可以在Github中獲取開源倉庫：
https://github.com/will127534/FourThirdsEye
