TPS6301x 器件為由以下任一器件供電的產品提供電源解決方案 兩節或三節堿性電池、鎳鎘或鎳氫電池，或單節鋰離子電池或鋰聚合物電池。 使用單節鋰離子或鋰聚合物電池時，輸出電流可高達 1200 mA， 并將其放電至 2.5 V 或更低。降壓-升壓轉換器基于固定頻率， 脈寬調制 （PWM） 控制器使用同步整流以獲得最大值 效率。在低負載電流下，轉換器進入省電模式以保持高效率 在很寬的負載電流范圍內。可以禁用省電模式，強制轉換器 在固定開關頻率下運行。開關中的最大平均電流限制為 典型值為 2200 mA。輸出電壓可使用外部電阻分壓器進行編程，或 固定在芯片內部?？梢越棉D(zhuǎn)換器以最大限度地減少電池消耗。在 關機時，負載與電池?cái)嚅_連接。該器件采用 20 引腳 DSBGA 封裝 封裝尺寸為 2.126 mm × 1.922 mm （YFF）。
*附件：tps63010.pdf

特性

• 效率高達 96%
• 降壓
  模式下 3.3 V 時輸出電流為 1200 mA（VIN = 3.6 V 至 5.5 V）
• 升壓
  模式下 3.3 V 時輸出電流高達 800 mA （VIN > 2.4 V）
• 降壓和
  升壓模式之間的自動轉換
• 器件靜態電流小于 50 μA
• 輸入電壓范圍：2 V 至 5.5 V
• 1.2 V 至 5.5 V 的固定和可調輸出電壓選項
• 省電模式，可在低輸出功率下
  提高效率
• 可強制固定頻率作和
  同步
• 關機期間的負載斷開
• 輸出過壓保護
• 過溫保護
• 采用小型 20 引腳、2.126 mm ×
  1.922 mm、DSBGA 封裝
  參數

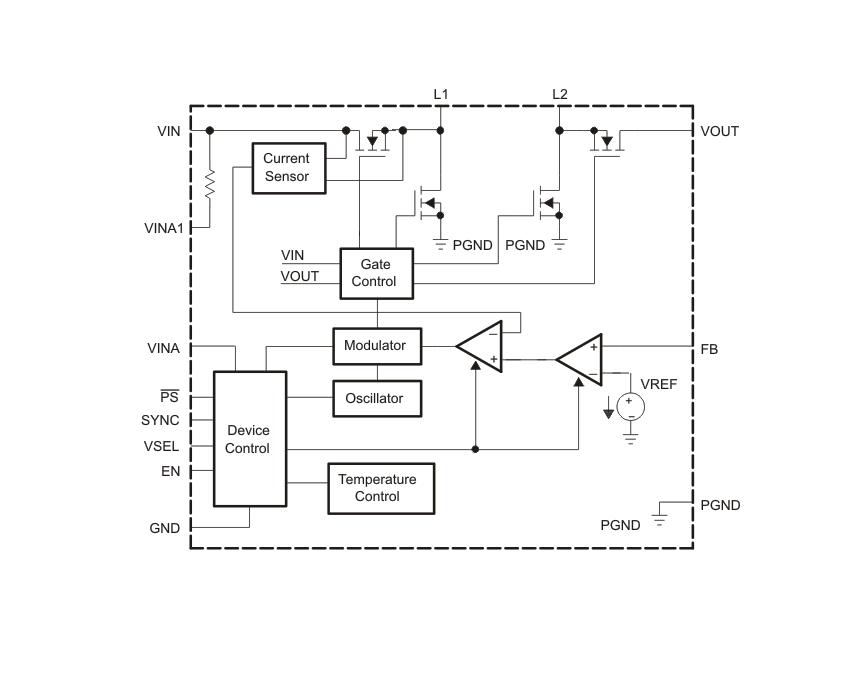

  方框圖

?1. 產品概述?
TPS63010/11/12是德州儀器（TI）推出的高效單電感降壓-升壓轉換器，集成2A開關，適用于2V至5.5V輸入電壓范圍，支持自動升降壓模式切換，主要特點包括：

• ?高效率?：最高達96%，支持輕載省電模式（Power Save Mode）。
• ?寬輸入電壓?：兼容單節鋰電（2.5V-5.5V）或多節堿性/NiMH電池。
• ?輸出選項?：可調輸出（1.2V-5.5V）或固定輸出（如3.3V/2.8V等），通過VSEL引腳選擇電壓檔位。
• ?保護功能?：過壓保護（OVP）、過溫保護（OTP）、負載斷開關機。
• ?封裝?：20引腳DSBGA（2.126mm × 1.922mm），超小尺寸。

?2. 關鍵特性?

• ?輸出電流?：
  • 降壓模式（VIN > VOUT）：1200mA@3.3V（VIN=3.6V-5.5V）。
  • 升壓模式（VIN < VOUT）：800mA@3.3V（VIN>2.4V）。
• ?靜態電流?：<50μA，延長電池壽命。
• ?同步整流?：基于PWM控制，優化全負載范圍效率。

?3. 應用場景?

• 便攜設備：手機、PDA、音頻播放器。
• 醫療設備：個人健康監測產品。
• LED驅動：白光LED背光。

?4. 設計要點?

• ?電感選擇?：推薦1-4.7μH，需根據輸入/輸出電壓計算峰值電流（公式見文檔）。
• ?電容配置?：輸入≥4.7μF陶瓷電容，輸出電容值需滿足穩定性要求（COUT ≥ 5×L）。
• ?布局建議?：
  • 縮短功率路徑走線，分離控制地與功率地。
  • 反饋電阻（R1/R2）靠近FB引腳，固定輸出版本需直接連接FB至VOUT。

?5. 功能模式?

• ?自動升降壓?：無縫切換，無額外開關損耗。
• ?省電模式?：輕載時禁用可提升效率，同步信號（SYNC）輸入時自動關閉。
• ?同步功能?：支持2200-3000kHz外部時鐘同步。

?6. 保護機制?

• ?軟啟動?：限流400mA起步，避免浪涌電流。
• ?短路保護?：輸出低于1.2V時限制電流至400mA。
• ?熱管理?：結溫閾值140°C，滯后20°C。

?7. 典型性能曲線?
文檔提供了效率、負載瞬態響應、線電壓瞬態等實測數據圖，例如：

• 效率>90% @3.3V輸出（IO=100mA-1A）。
• 負載瞬態響應時間<1ms（80mA→750mA階躍）。

?8. 版本差異?

• TPS63010：輸出可調，需外部分壓電阻。
• TPS63011/12：固定輸出，VSEL選擇高低電壓檔（如3.3V/2.8V）。
