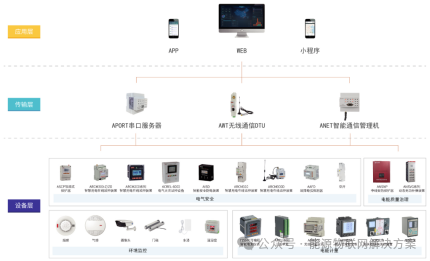

一、智慧安全用電系統組成

二、綜合智慧安全用電云平臺解決方案介紹

電氣火災指由電氣故障引發的火災。每年以30%的比例高居各類火災原因之首。以50%到80%的比例高居重特大火災之首。已成為業界重點關注的對象并為此進行著孜孜不倦的努力。導致電氣火災的原因有很多，私拉亂接電線，線路老化、接觸不良、短路、用電設備起火等都有可能造成火災。

智慧用電管理云平臺是一款基于物聯網、云計算和大數據分析的用電管理、遠程智控系統，為用戶提供實時、準確、完整的電力數據的同時，有效提高用電效率，保障用電安全。集實時監測、報警推送、回路保護、定時開關、遠程管控于一體，實現可靠用電、安全用電、節約用電、智慧用電。

三、進線回路保護智能設備——組合式電氣火災監控探測器

ARCM300型組合式電氣火災監控探測器是針對0.4kV以下的TT、TN系統設計的智能電力裝置，具有單相交流電測量、聯動輸入輸出功能，以及RS485通訊或GPRS無線通訊功能，通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

產品采用先進的微控制器技術，集成度高，體積小巧，安裝方便，集智能化，數字化，網絡化于一身，是建筑監控裝置預防監控、系統絕緣老化預估等的理想選擇。同時將原有RS485通訊升級為GPRS無線通訊方式，極大解決了現場布線難的情況，提高工作效率。作為一種先進的智能化、數字化的采集元件，該智能裝置已廣泛應用于各種控制系統、SCADA系統和能源管理系統中。

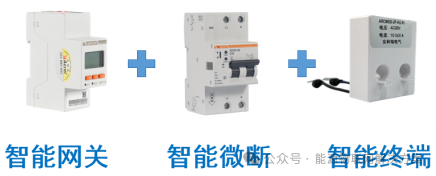

四、末端回路用電保護——智能微斷+智能終端強強聯合

8小時回路使用智慧空開：

●實時監測PZ30箱主回路的電壓、電流、功率、電能、線纜溫度、漏電和短路等信息；

●遇到高危數據突變（短路、超溫、過載）可強制斷電，保護該用電節點的用電安全；

●可定時分合閘，節約用電。

24小時回路使用智能終端配電：

●實時監測PZ30箱回路的電壓、電流、功率、電能、線纜溫度、漏電和短路等信息；

●將越限數據實施推送至維保人員，使其快速響應排查。

五、充電樁回路安全用電保護——智能限流式保護器

傳統保護方式采用電磁脫扣式斷路器，檢測到短路時，脫扣器動作，分?jǐn)鄷r(shí)間在毫秒級，無法有效抑制短路電流。為有效避免短路發引故障，需要在短路時實現快速限流保護，即電氣防火限流式保證器。

短路限流滅弧保護功能：保護器實時監測被保護線線的電流，當線路發生短路故障時，能在150微秒內實現快速限流保護，并發出聲光報警信號。

主要功能：短路限流、過載限流、超溫限流、過/欠壓保護、線纜溫度監測、漏電流監測、1路RS485通訊，可選配1路NB-IoT/2G/4G無線通訊。

六、重要回路電不起火、電不傷人安全保障——智能安全配電裝置

AISD系列智能安全配電裝置是安科瑞電氣有限公司專門為低壓配電側開發的一款智能安全用電產品，本產品主要針對低壓配電側人身觸電安全事故、線路老化、漏電引起電氣火災等等常見隱患而設計。

功能特點：

供電穩定性：負載端發生單相接地故障，裝置報警，系統可持續供電，不會切斷電源；

供電安全性：裝置可以把系統的漏電流限制在很小的級別，人體無意觸碰到供電線路，不會造成觸電事故；

短路故障保護：裝置能快速切斷電源，不會出現電弧火花；

系統過載保護：可以及時切斷電源，避免因過載引起線路故障；

系統電壓保護：發生過、欠壓時，發出報警信號，可以設置是否切斷電源。

七、末端智慧用電保護——組合式微型斷路器

計量功能：實時監測并上報電壓、電流、功率、電能、漏電、溫度、頻率等電參量。

報警功能：過壓報警、欠壓報警、過流報警、過載報警、漏電報警、超溫報警、三相電缺相報警等。

保護功能：過壓保護跳閘、欠壓保護跳閘、過流保護跳閘、過載保護跳閘、短路保護跳閘、漏電保護跳閘、超溫保護跳閘、三相電缺相保護跳閘。

控制功能：支持本地手柄通斷、本地電動分合閘、本地鎖定、遠程遙控分合閘、定時控制、預約控制等多種控制功能。

參數整定：支持本地或遠程設置各類保護參數，控制任務參數、重合閘參數等。

自檢功能：支持漏電自檢功能，可通過平臺定期提醒用戶漏電自檢或設置自動自檢，自檢完成后可10S自動合閘。

安全功能：支持三種控制等級：1）本地+遠程可控；2）僅本地可控；3）僅遠程可控。支持本地鎖定，鎖定后遠程不可控，保證本地施工人員安全。支持檢修模式，檢修模式斷路器無法合閘，待設備檢修完成，需退出檢修模式后才可合閘，支持關聯保護跳閘自動進入檢修狀態。

重合閘功能：支持過欠壓保護后，待電壓恢復正常自動重合閘，重合閘次數可設，支持無限次和有限次數。

八、出線照明及老化線路用電保護——故障電弧探測器

故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電?。òü收喜⒙?lián)電弧、故障串聯電弧）進行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。

結語：

“實時監測+智能預警”的智慧用電系統，不僅是技術創新的產物，更是社會安全治理模式升級的縮影。它以數據為紐帶，將隱患識別、風險預警與應急響應無縫銜接，為家庭、企業與城市構筑起一張無形的“安全網”。未來，隨著5G、邊緣計算等技術的進一步滲透，智慧用電系統將向更高效、更精準、更普惠的方向演進，為全球能源安全與可持續發展貢獻中國智慧。
