唐雪陽

安科瑞電氣股份有限公司 上海嘉定 201801

一、背景

隨著社會經濟的飛速發187展0210，6706社會電氣化程度不斷提高，用電負荷過大、線路短路等原因導致電氣火災發生越來越頻繁，這種由于線路老化、絕緣破損、接觸不良等引起的隱蔽火花，往往是火災的“隱形元兇”——故障電弧。

二、故障電弧的危害與產生原因

2.1核心危害

1.易引發火災：溫度超3000℃，能點燃電線絕緣層等易燃物，燒設備、毀建筑，還產生有毒煙，危及生命；

2.損壞設備：高頻電流沖擊會弄壞設備里的電路板、芯片，像基站、數據中心設備壞了會斷服務，造成損失；

3.增加風險：讓線路損耗變大，還可能破壞絕緣層，電線裸露易漏電，人碰到會觸電。

2.2常見原因

1.線路問題：電線用久老化（超10年）、被老鼠咬或撞壞，絕緣層破損，導線裸露接觸就會產生；

2.接線不好：插頭插座、線路接頭沒接牢，或插拔多了觸點氧化，電流通過時出火花，變成故障電?。?/p>

3.設備故障：電器里的電容、變壓器等壞了，或設備長期超負荷運行，電路異常放電；

4.違規用電：私自改線路、加插座，用劣質電線配件，破壞電路安全設計。

電氣安全是各類場所穩定運行的基礎，然而故障電弧引發的電氣火災隱患卻潛藏在日常用電中，給生命財產安全帶來威脅。傳統防護設備又無法精準應對這一問題。尤其在辦公樓、商場、基站等多回路用電場景下，單回路防護設備已難以滿足需求，正是在這樣的安全需求與防護短板矛盾下，AAFD-DU多回路型故障電弧探測器的應用顯得尤為必要。

三、AAFD-DU系列概述

故障電弧集中顯示單元對接入線路中的故障電弧傳感器進行統一檢測。故障電弧傳感器可以對故障電弧（包括故障并聯電弧、故障串聯電?。┻M行有效的檢測，當檢測到線路中存在引起火災的故障電弧時，顯示單元可以進行現場的聲光報警，并將報警信息傳輸給電氣火災監控設備。集中顯示單元可同時通過對配電回路的剩余電流、導線溫度等火災危險參數實施監控和管理。

故障電弧集中顯示單元適用于工業與民用建筑中10KW及其以下的電氣線路，其保護線路長度不宜大于100米。產品遵循國標GB 14287.4-2014，可適用于養老院、學校、商業建筑、賓館、工廠、庫房、圖書館、辦公室、家庭住宅、以及娛樂場所等。

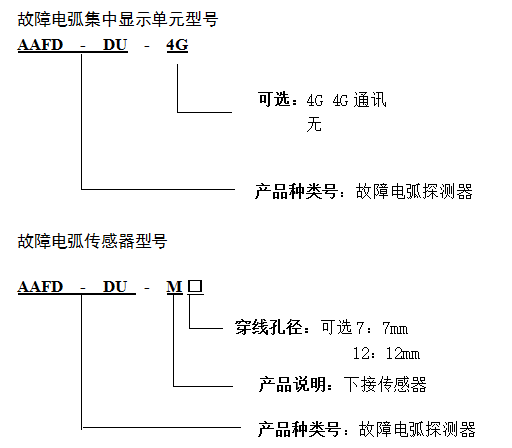

四、產品型號

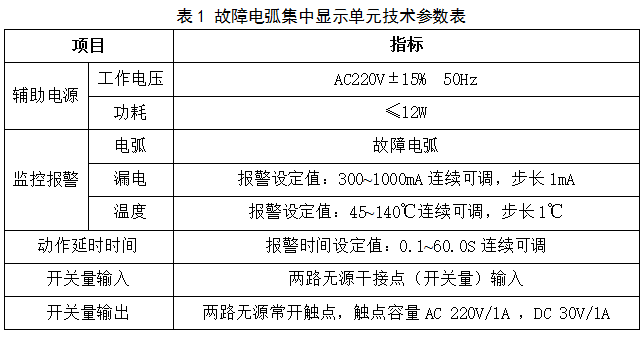

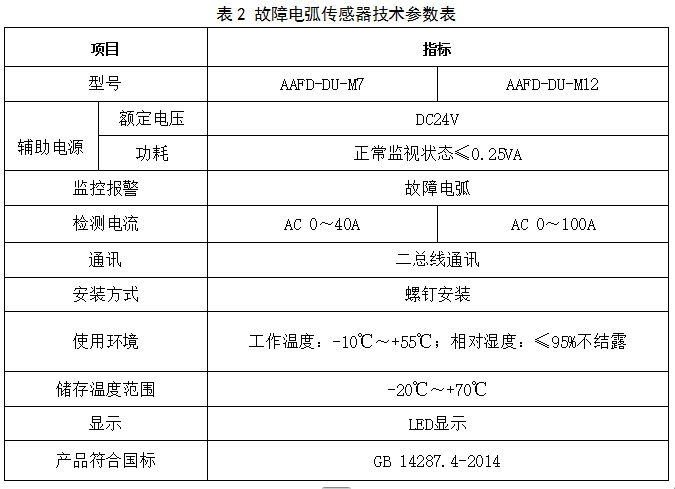

五、技術參數

六、核心功能及亮點

1.多參數綜合監測

故障電弧檢測

剩余電流監測（20–1000mA可調）

溫度監測（45–140℃可調）

2、智能報警與聯動

聲光報警 + 手機遠程通知（4G通訊）

支持DO1/DO2繼電器聯動，實現自動斷電

消防聯動接口，滿足消防系統集成需求

3、集中顯示與遠程管理

最多支持32個傳感器回路

支持Modbus-RTU協議，便于接入樓宇自控或云平臺

事件記錄功能，存儲40條報警+60條開關記錄

4、自檢與消音功能

一鍵自檢，確保設備運行狀態良好

報警消音與復位操作簡便，提升用戶體驗

結語

電氣安全無小事，防范故障電弧是現代建筑安全管理的重要一環。安科瑞AAFD-DU系列故障電弧探測器，以其精準的探測能力、靈活的組網方式和可靠的聯動機制，成為保障用電安全的“智能衛士”。選擇安科瑞，就是選擇一份安心。
