01 陽臺光伏儲能電表：概念與系統定位

陽臺光伏儲能電表是專為陽臺光伏系統設計的智能計量裝置，是超小型分布式光伏應用的核心組件。此類系統通常包含1-2塊光伏板、微型逆變器和儲能設備，用戶將安裝在陽臺欄桿上的光伏板所發電能，通過插座接入家庭電網。

在該系統中，電表的角色已超越傳統計量功能，升級為能源管理的核心節點。它需要實現：

實時監測：準確計量光伏發電量、儲能電池的充/放電量以及家庭總用電量。

系統協同：與微型逆變器及能量管理系統（EMS）聯動控制。

優化支撐：促進余電的存儲和再利用，優化用戶的發電收益。

02 陽臺光伏計量的核心技術難點

陽臺光伏系統的微型化與分布式特性，對其計量設備提出了獨特挑戰，主要體現為以下四點：

用戶負荷波動劇烈： 居民用電行為的不確定性導致電網側功率頻繁大幅波動，傳統電表的采樣精度難以滿足要求，影響雙向電能（輸入/輸出）統計的準確性。

晝夜功率反轉頻繁且幅度?。?白天光伏發電量接近家庭用電量時，功率方向（正/負）切換頻繁。若電表響應速度不足，易造成漏計或誤計。

傳統電表功能單一： 普通單塊電表無法區分發電饋入電網與從電網購電的方向，難以滿足雙向計量的需求，導致用戶發電收益計算失真。

設備兼容性與數據管理滯后：

兼容性問題： 老舊電表無法適配微型逆變器常用的通信協議（如 Modbus），增加了系統集成的復雜性和成本。

數據時效性差： 依賴人工抄表導致數據更新嚴重滯后，調查顯示高達75%的用戶對此實時性不足表示不滿。

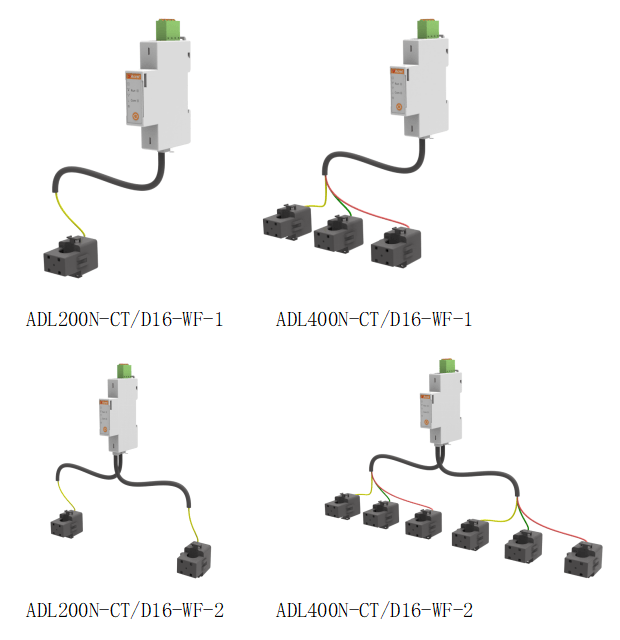

03 安科瑞依托多年行業經驗以及在防逆流電表領域深度研究，正式推出ADL200N-WF、ADL400N-WF新系列單三相防逆流電表：

與傳統防逆流電表相比，新系列有以下幾大優勢：

結構小巧：1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選。

插拔式電流互感器：互感器采用一體式設計，RJ11接口封裝。與電表插拔式安裝、三相黃綠紅三色區分，減少電流錯位、反向等接線異常風險。此外若現場互感器與電表安裝距離較遠，可自配通用RJ11延遲線使用。

插拔式電壓端子：電壓端子可插拔方便安裝，端子接線采用按壓式固定設計，降低接線難度，提升效率。

電參量快速更新：實時捕捉電壓電流變化，50ms更新。

無線通訊：支持485和WF通訊，485支持Modbus協議，一條數據讀取全部所需電參量。WIFI通訊可支持ModbusTCP協議或Httpserver協議，支持內置天線或外置天線可選。

相序診斷：支持接線診斷，可識別異常接線情況，并提供調整建議。
