一、什么是逆流？

逆流是指在戶用光伏或儲能系統中，當光伏發電量超過家庭實時用電需求，并且儲能電池也已充滿時，多余的電能會試圖反向流入公共電網的現象。

二、為什么戶儲需要防逆流電表？

防逆流電表對于戶儲系統來說非常重要，主要原因如下：

1、保障電網安全與穩定

電網的設計和運行是基于電能從發電廠流向用戶（單向流動）的。如果多個戶用儲能系統同時發生逆流，尤其是局部區域電網，可能會引起電網電壓波動和頻率不穩定，甚至可能對電網設備造成損害。防逆流電表能實時監測并防止這種情況發生，充當電網的“守護者”。

2、遵守法規與并網要求

許多地區和國家的電網公司明確禁止或嚴格限制用戶私自向電網反送電，除非有專門的并網協議（如“余電上網”）。若無防逆流措施，逆流行為可能違反電網規定，導致用戶面臨罰款或斷電等風險。防逆流電表是確保戶儲系統合規運行的關鍵設備。

3、提升家庭能源經濟效益

防逆流電表通過雙向計量功能（用于區分光伏發電、家庭自用電、來自電網的電以及送入電網的電），幫助用戶優化用電策略：

促進自發自用：優先全部消納光伏電力，減少向電網購電，直接節省電費。

在有些地區，即使允許“余電上網”，其上網電價也可能低于從電網購電的價格。從經濟角度，優先自用比賣電更劃算。防逆流可以避免不經濟的逆流售電。

4、實現智能能量管理

防逆流電表是家庭能源管理的“大腦”。它不僅是計量工具，更能與逆變器（PCS）、儲能電池管理系統（BMS）、能量管理系統（EMS） 等進行實時通訊（通過RS485、Wi-Fi等方式）。一旦監測到即將發生逆流，它能在100毫秒內快速響應，指令逆變器降低輸出功率或調整儲能系統的工作狀態，從而實現智能調節和避免逆流。

三、ADL-W系列戶用光儲防逆流無線電能表

ADL200W、ADL400W系列導軌式雙回路外置CT電能表，主要針對戶用光儲領域防逆流需求而設計的智能儀表，產品具有響應快、體積小、雙回路、易安裝、相序自調整及無線通訊等優點?？蓱?yīng)用于戶儲系統、光儲一體化系統、雙逆變器混合系統以及陽臺光伏系統。

1、產品特點

①結構小巧：1P，18mm標準導軌式設計，支持一路單相、兩路單相、一路三相、兩路三相四種應用場景可選；

②無線通訊：支持Lora和WiFi通訊；

③插拔式電壓端子：電壓端子插拔方便安裝，端子接線采用按壓式固定設計降低接線難度，提高效率；

④接線自適應調整：支持接線診斷，可識別異常接線情況，可與逆變器配合實現CT失效診斷、電壓電流錯相調整、電流反向調整；

⑤電參量快速更新：電參量50ms更新；

⑥認證齊全：CE-RED、ROHS、REACH、SGS。

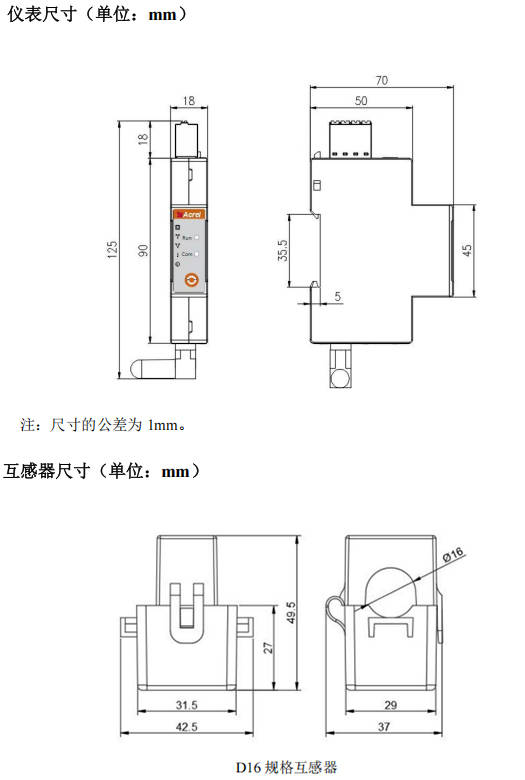

2、產品尺寸

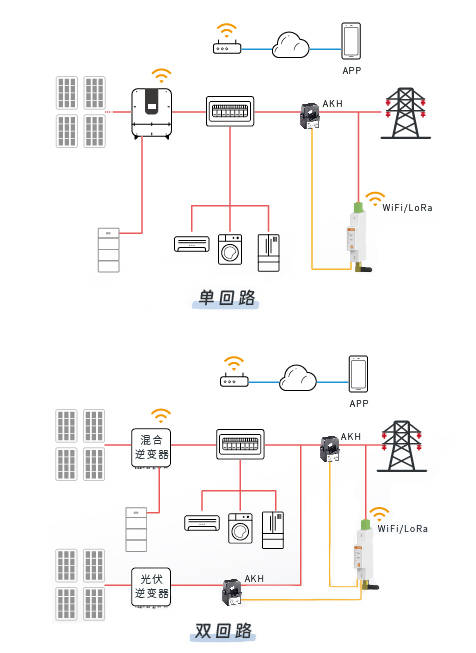

3、應用場景
