LM27761低噪聲穩壓開關電容器電壓逆變器為 2.7 V 至 5.5 V 范圍內的輸入電壓提供極低噪聲可調輸出。應用解決方案中使用了四個低成本電容器，可提供高達 250 mA 的輸出電流。器件的穩壓輸出可在 ?1.5 V 至 ?5 V 之間調節。該LM27761在 2 MHz（典型值）開關頻率下工作，以降低輸出電阻和電壓紋波。該LM27761的工作電流僅為370 μA（電荷泵功率效率在大多數負載下大于80%）和7 μA典型關斷電流，在驅動功率放大器、DAC偏置軌和其他大電流、低噪聲電壓應用時提供理想的性能。
*附件：lm27761.pdf

特性

• 反相和調節輸入電源電壓
• 低輸出紋波
• 關斷將靜態電流降低至7 μA（典型值）
• 高達 250 mA 的輸出電流
• 2.5 Ω逆變器輸出阻抗，V 在 = 5 伏
• 峰值負載時 ±4% 調節
• 370μA 靜態電流
• 2MHz（典型值）低噪聲固定頻率工作
• 2 MHz
  時為35 dB（典型值）LDO PSRR，負載電流為80 mA
• 100 mA、V 時為 30 mV LDO 壓差 外 = –5 伏
• 電流限制和熱保護

參數

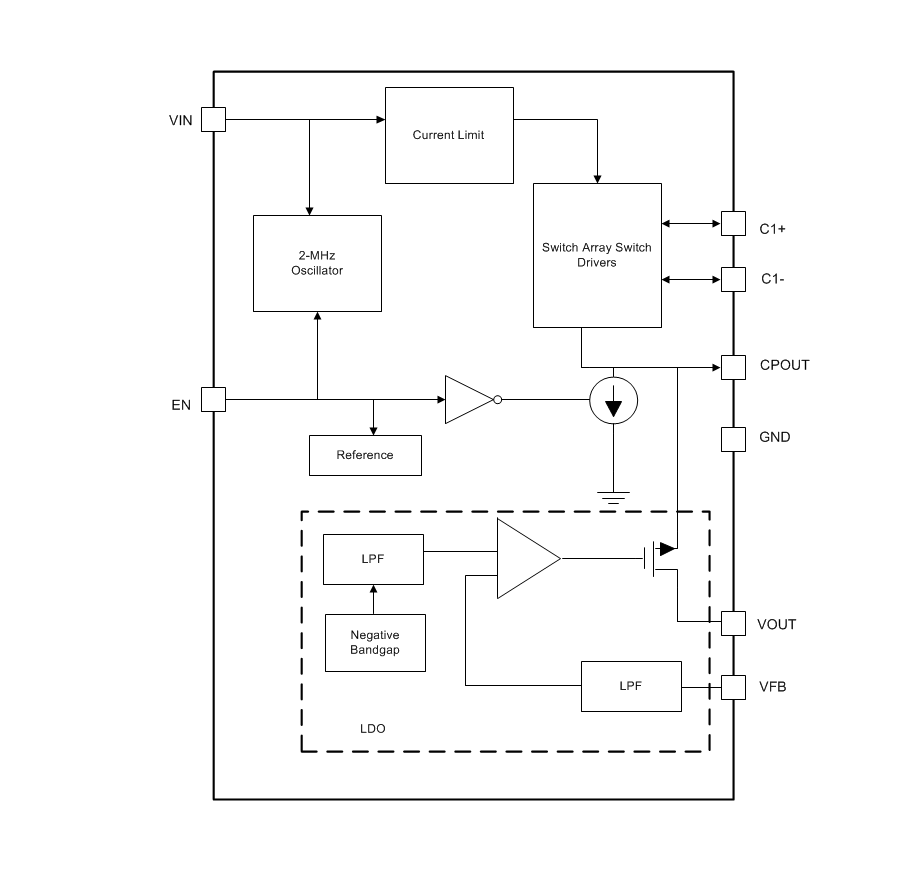

方框圖

?1. 核心功能特性?

• ?電壓轉換?：將2.7V至5.5V正輸入電壓反相為-1.5V至-5V可調負輸出電壓，支持高達250mA輸出電流。
• ?低噪聲設計?：2MHz固定開關頻率降低輸出紋波，LDO（低壓差穩壓器）提供35dB PSRR（電源抑制比）和20μVRMS低噪聲。
• ?高效能?：典型靜態電流370μA，關斷模式下僅7μA，電荷泵效率超80%。
• ?保護機制?：集成電流限制、熱關斷（150°C觸發）及輸出放電功能。

?2. 關鍵應用場景?

• 運算放大器供電、無線通信系統
• 手機功率放大器偏置、數據轉換器供電
• Hi-Fi耳機放大器、便攜式儀器

?3. 典型電路設計?

• ?外部元件?：需4個電容（C1:1μF飛跨電容，C2/C3:4.7μF輸入/輸出電容，C4:2.2μF LDO電容）和2個電阻（R1/R2）設置輸出電壓。
• ?輸出電壓公式?：VOUT = -1.22V × (R1 + R2) / R2，R2需≥50kΩ。

?4. 性能參數?

• ?輸出阻抗?：2.5Ω（VIN=5V時）。
• ?負載/線性調整率?：±4%峰值負載調節，1.5mV/V線性調節。
• ?工作溫度?：-40°C至85°C（環境溫度），結溫上限125°C。

?5. 封裝與布局?

• ?封裝?：8引腳WSON（2mm×2mm），帶散熱焊盤。
• ?布局建議?：優先使用多層陶瓷電容（X7R/X5R），縮短高頻路徑走線，散熱焊盤需焊接至PCB以?xún)?yōu)化熱性能。

?6. 設計支持工具?

• 可通過TI WEBENCH? Power Designer定制設計，自動生成原理圖、BOM及仿真結果。
