TPS6050x 器件是開關電容器電壓轉換器系列，設計為 特別適用于空間關鍵型電池供電應用。

TPS6050x 降壓電荷泵產生穩壓、固定的 3.3V、1.8V、1.5V 或 可調輸出電壓。只需四個小型陶瓷電容器即可構建完整的 高效DC-DC電荷泵轉換器。在寬輸入上實現高效率 電壓范圍，電荷泵自動在三種不同的轉換模式之間進行選擇。這 輸出可提供最大250mA的輸出電流。電源良好功能監督 輸出電壓，當輸出電壓上升到標稱值的97%時，輸出電壓變高。
*附件：tps60500.pdf

TPS6050x 器件采用超小型 10 引腳 VSSOP 封裝。

特性

• 1.8 V 至 6.5 V 的寬輸入電壓范圍
• 穩壓3.3V、1.8V、1.5V或可調
  輸出電壓
• 高達 250 mA 的輸出電流
• 效率高達 90%
• 輸出電壓容差 3% 在線路、負載
  和溫度變化范圍內
• 器件靜態電流小于 40 μA
• 包括輸出電壓監控器（電源良好）
• 內部軟啟動
• 關斷期間負載與電池隔離
• 過熱和過流保護
• 超小型10引腳VSSOP封裝
• EVM 可用，TPS60500EVM-193

參數

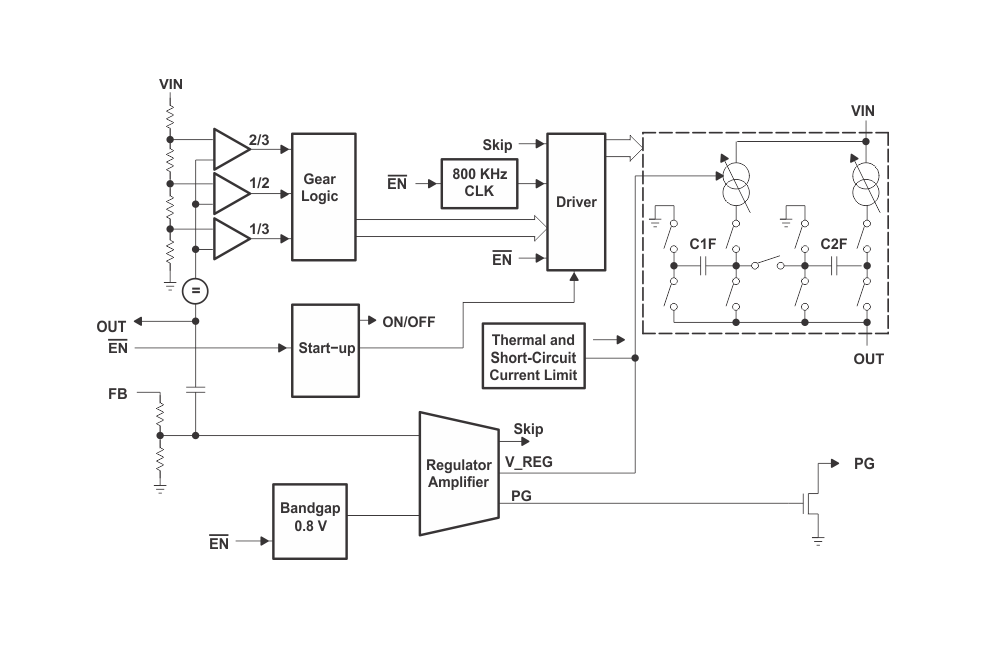

方框圖

?1. 產品概述?
TPS6050x是德州儀器（TI）推出的高效降壓電荷泵系列，專為空間受限的電池供電應用設計。該系列包含TPS60500（可調輸出）、TPS60501（3.3V固定輸出）、TPS60502（1.8V固定輸出）和TPS60503（1.5V固定輸出）四款型號，輸入電壓范圍1.8V至6.5V，最大輸出電流250mA，效率高達90%。僅需4個外部陶瓷電容即可構建完整DC-DC轉換器。

?2. 關鍵特性?

• ?寬輸入電壓范圍?：1.8V至6.5V
• ?多輸出選項?：可調（0.8V-3.3V）或固定電壓（3.3V/1.8V/1.5V）
• ?高集成度?：集成軟啟動、輸出監控（Power Good）、過溫/過流保護
• ?低靜態電流?：<40μA（無負載時）
• ?封裝?：10引腳VSSOP（3.05mm×4.98mm）

?3. 工作原理?
通過切換電容電壓轉換技術實現降壓，支持四種工作模式以優化效率：

• ?LDO模式?：輸入輸出壓差<1V時啟用
• ?2/3x模式?：輸入電壓>1.5倍輸出電壓時啟用
• ?1/2x模式?：輸入電壓>2倍輸出電壓時啟用
• ?1/3x模式?：輸入電壓>3倍輸出電壓時啟用

?4. 典型應用?

• ?移動設備?：手機、便攜式儀器
• ?數字信號處理器（DSP）供電?：支持動態電壓調節（DVS）
• ?USB供電設備?：如音頻播放器、PC外設
• ?低功耗系統?：通過Power Good信號實現電源時序控制

?5. 設計要點?

• ?電容選型?：推薦使用低ESR陶瓷電容（C1F/C2F≥1μF，COUT≥4.7μF）
• ?布局建議?：電容需貼近芯片放置，PCB設計需優化接地平面
• ?電阻配置?：可調版本需外部分壓電阻（如R1=100kΩ，R2=200kΩ輸出1.2V）

?6. 性能曲線?

• 效率曲線：在2.5V-6.5V輸入范圍內，效率可達80%-90%（負載100mA-250mA）
• 最小輸入電壓：隨負載電流增加而升高（如TPS60503在150mA負載時需VIN>2.5V）

?7. 安全與認證?

• ESD保護：HBM±2000V，CDM±500V
• 工作溫度：-40°C至+85°C（結溫上限150°C）
