TPS6030x 器件是開關電壓轉換器系列，專為空間關鍵型電池供電應用而設計。

TPS6030x 升壓穩壓電荷泵在 0.9V 至 1.8V 輸入電壓（一個堿性、鎳鎘或鎳氫電池）下產生 3V （±4%） 或 3.3V （±4%） 輸出電壓。

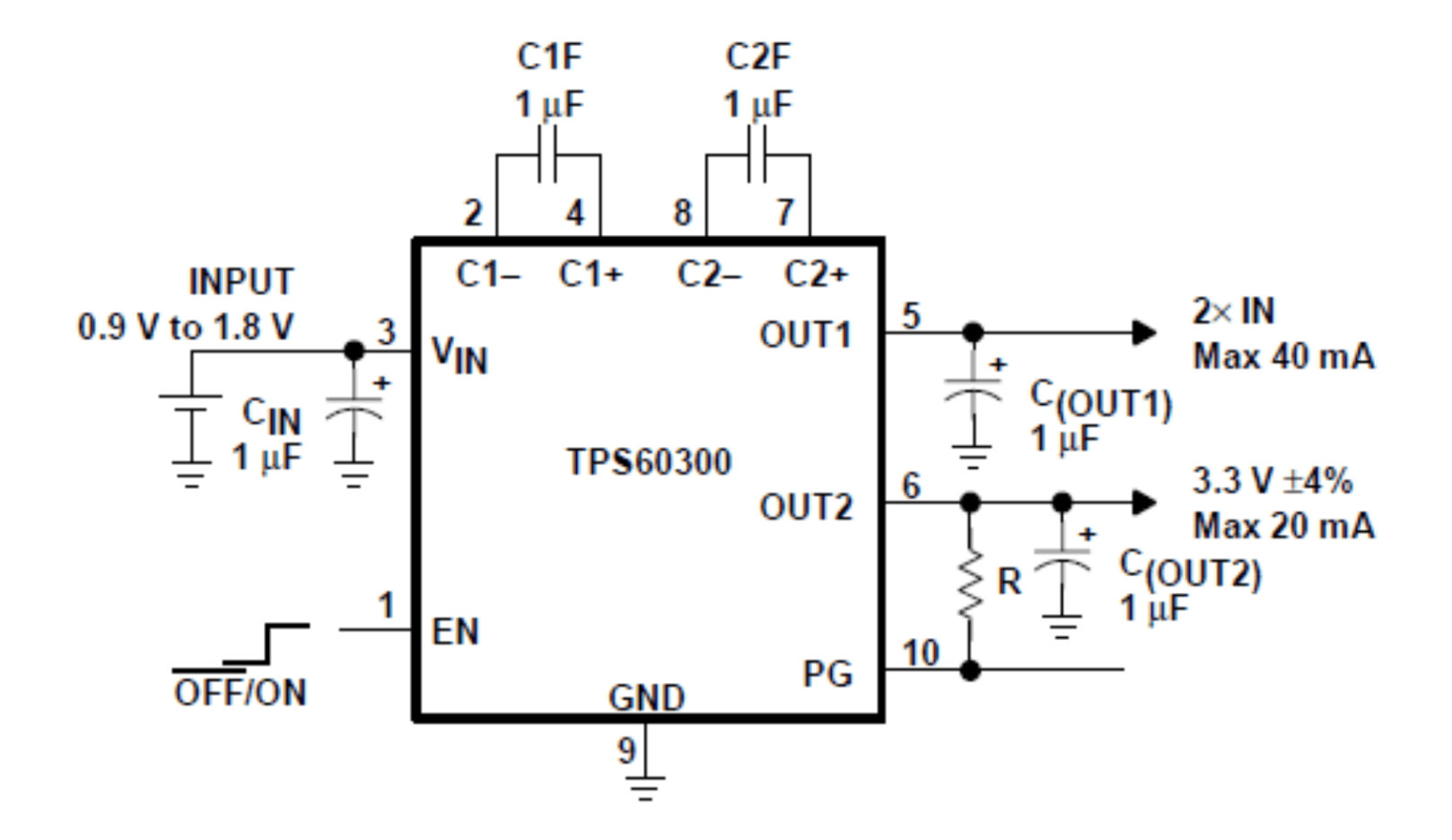

只需五個小型 1 μF 陶瓷電容器即可構建完整的高效 DC-DC 電荷泵轉換器。為了在寬輸入電壓范圍內實現高效率，電荷泵會自動選擇 3× 或 4× 轉換模式。
*附件：tps60302.pdf

輸出 1 （OUT1） 可從 1V 輸入提供最大 40 mA 電流，輸出 2 （OUT2） 未加載。OUT2 可在 1V 輸入下提供最大 20 mA 電流，且 OUT1 未加載。兩個輸出可以同時加載，但第一個倍壓器的總輸出電流不得超過 40 mA。例如，輸出 1 的負載為 20 mA，輸出 2 的負載為 10 mA。

這些設備在新開發的 LinSkip 模式下運行。在這種工作模式下，當輸出電流超過器件特定的輸出電流閾值時，器件可從輕負載下的省電脈沖跳躍模式無縫切換到低噪聲、恒頻線性調節模式。

電源良好功能監控OUT2的輸出電壓，可用于上電和斷電排序。電源良好 （PG） 提供漏極開路或推挽輸出。

特性

• 輸入電壓范圍為 0.9 V 至 1.8 V
• 穩壓3V或3.3V輸出電壓
• 高達 20 mA 的輸出電流
• 在寬輸出電流范圍內實現高功率轉換效率（高達90%），針對1.2V電池電壓進行了優化
• 2 倍 V 的附加輸出 在 （出1）
• 器件靜態電流小于 35 μA
• 包括主管;漏極開路或推挽式電源良好輸出
• 外部元件的最小數量
  • 無需電感器
  • 只需5個小型1μF陶瓷電容器
• 關斷期間負載與電池隔離
• 超小型10引腳MSOP （VSSOP）封裝

參數

方框圖

?1. 產品概述?
TPS6030x是德州儀器(TI)推出的高效電荷泵轉換器系列，專為空間受限的電池供電應用設計。該系列包含TPS60300/01/02/03四款型號，主要特點包括：

• 輸入電壓范圍：0.9V至1.8V（單節電池）
• 雙路輸出：OUT1為2×VIN，OUT2為3V/3.3V（±4%精度）
• 最大輸出電流：OUT1為40mA（OUT2空載時），OUT2為20mA（OUT1空載時）
• 轉換效率高達90%（1.2V電池輸入時）
• 超低靜態電流：<35μA
• 10引腳VSSOP微型封裝（3.05×4.98mm）

?2. 核心功能?

• ?創新工作模式?：采用LinSkip技術，輕載時自動切換至脈沖跳躍模式，重載時轉為恒定頻率線性調節模式，兼顧效率與低噪聲。
• ?電源管理?：集成Power Good（PG）監控功能，提供開漏（TPS60300/01）或推挽（TPS60302/03）輸出，支持電源時序控制。
• ?簡化設計?：僅需5個1μF陶瓷電容，無需電感，支持快速PCB布局。

?3. 典型應用?

• 醫療設備（如助聽器）
• 便攜式儀表（配合MSP430微控制器）
• 智能卡讀卡器
• 電池供電玩具及家庭自動化產品

?4. 關鍵參數?

?5. 設計要點?

• ?電容選擇?：推薦使用X7R/X5R陶瓷電容，1μF為最小要求，增大容量可降低紋波。
• ?布局建議?：所有電容需緊貼IC放置，參考文檔提供優化PCB布局圖（雙層板設計）。
• ?散熱考慮?：在1.8V輸入/20mA輸出時，溫升僅10°C（環境溫度可達115°C）。

?6. 型號差異?

?7. 文檔結構?
包含特性說明、電氣參數、典型應用電路、熱性能數據、封裝信息及訂購型號等完整技術資料，最后附有重要法律聲明和TI產品支持資源鏈接。
