TPS6030x 器件是開關電壓轉換器系列，專為空間關鍵型電池供電應用而設計。

TPS6030x 升壓穩壓電荷泵在 0.9V 至 1.8V 輸入電壓（一個堿性、鎳鎘或鎳氫電池）下產生 3V （±4%） 或 3.3V （±4%） 輸出電壓。
*附件：tps60303.pdf

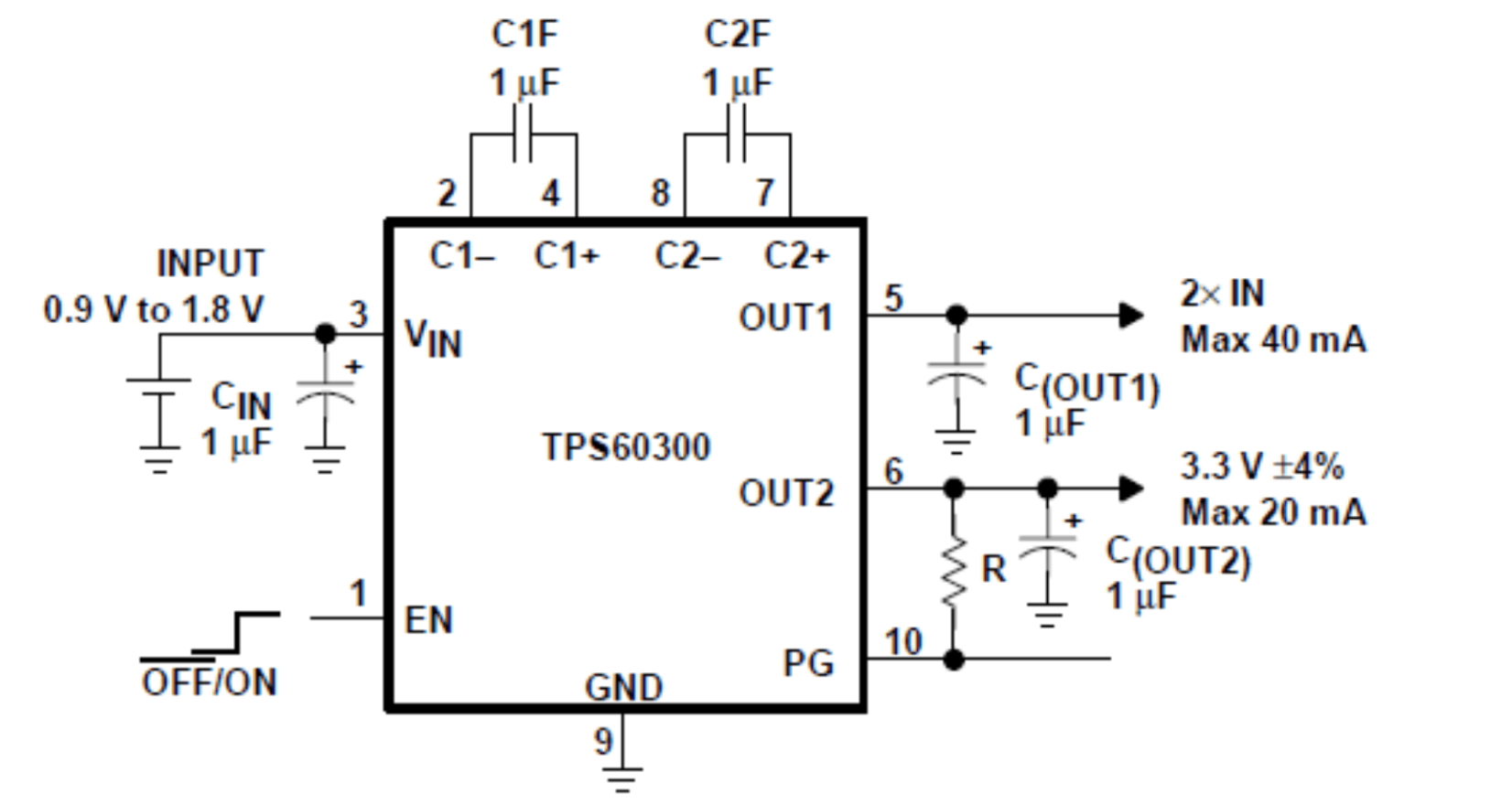

只需五個小型 1 μF 陶瓷電容器即可構建完整的高效 DC-DC 電荷泵轉換器。為了在寬輸入電壓范圍內實現高效率，電荷泵會自動選擇 3× 或 4× 轉換模式。

輸出 1 （OUT1） 可從 1V 輸入提供最大 40 mA 電流，輸出 2 （OUT2） 未加載。OUT2 可在 1V 輸入下提供最大 20 mA 電流，且 OUT1 未加載。兩個輸出可以同時加載，但第一個倍壓器的總輸出電流不得超過 40 mA。例如，輸出 1 的負載為 20 mA，輸出 2 的負載為 10 mA。

這些設備在新開發的 LinSkip 模式下運行。在這種工作模式下，當輸出電流超過器件特定的輸出電流閾值時，器件可從輕負載下的省電脈沖跳躍模式無縫切換到低噪聲、恒頻線性調節模式。

電源良好功能監控OUT2的輸出電壓，可用于上電和斷電排序。電源良好 （PG） 提供漏極開路或推挽輸出。

特性

• 輸入電壓范圍為 0.9 V 至 1.8 V
• 穩壓3V或3.3V輸出電壓
• 高達 20 mA 的輸出電流
• 在寬輸出電流范圍內實現高功率轉換效率（高達90%），針對1.2V電池電壓進行了優化
• 2 倍 V 的附加輸出 在 （出1）
• 器件靜態電流小于 35 μA
• 包括主管;漏極開路或推挽式電源良好輸出
• 外部元件的最小數量
  • 無需電感器
  • 只需5個小型1μF陶瓷電容器
• 關斷期間負載與電池隔離
• 超小型10引腳MSOP （VSSOP）封裝

參數

方框圖

?1. 產品概述?
TPS6030x是德州儀器（TI）推出的高效電荷泵轉換器系列，專為空間受限的電池供電設備設計。該系列包含TPS60300/01/02/03四款型號，輸入電壓范圍0.9V-1.8V（單節堿性/NiCd/NiMH電池），可輸出穩定的3V或3.3V電壓（±4%精度），最大輸出電流20mA（OUT2）和40mA（OUT1）。核心特點包括：

• ?高效率?：轉換效率高達90%（1.2V輸入優化）
• ?低功耗?：靜態電流<35μA，關斷電流0.05μA
• ?集成度高?：僅需5個1μF陶瓷電容，無需電感
• ?雙輸出?：OUT1提供2×VIN電壓，OUT2提供3V/3.3V穩壓輸出
• ?電源監控?：開漏或推挽式Power Good（PG）信號輸出

?2. 關鍵特性?

• ?工作模式?：支持LinSkip模式（輕載脈沖跳躍模式與線性穩壓模式無縫切換）
• ?保護功能?：短路保護、熱關斷、負載隔離（關斷時斷開電池與負載）
• ?封裝?：10引腳VSSOP（3.05mm×4.98mm）
• ?應用場景?：傳呼機、醫療設備（如助聽器）、便攜式儀表、MSP430微控制器供電等。

?3. 設計要點?

• ?電容選型?：推薦1μF陶瓷電容（如Taiyo Yuden UMK212BJ104MG），低ESR可優化紋波性能。
• ?布局建議?：電容需緊貼IC放置，PCB設計參考雙層板布局（底部為地平面）。
• ?輸出濾波?：可通過LC后置濾波器（如0.1μH電感+0.1μF電容）進一步降低紋波至3mVp-p。

?4. 性能參數?

• ?效率曲線?：1.2V輸入時效率>80%（20mA負載）
• ?啟動時間?：典型值400μs（無負載）
• ?溫度范圍?：-40°C至+85°C（結溫≤125°C）

?5. 型號差異?

?6. 文檔結構?
數據手冊包含特性說明、電氣參數（如絕對最大額定值、ESD等級）、典型應用電路、熱性能分析（RθJA=156°C/W）、封裝信息（DGS-10引腳）及訂購型號后綴（如DGSR表示卷帶包裝）。
