市政污水廠變頻器聯網改造方案-profibus轉ethernet ip網關(通俗版)

穩聯技術 ? 來源:穩聯技術 ? 作者:穩聯技術 ? 2025-08-02 15:25 ? 次閱讀
加入交流群
微信小助手二維碼

掃碼添加小助手

加入工程師交流群

市政污水廠變頻器聯網改造方案profibus轉ethernetip網關(通俗版)

污水廠想把分散在各個泵站的施耐德ATV312變頻器(走Profibus DP通信)接到中央控制室的AB CompactLogix PLC(走EtherNet/IP通信),實現遠程控制泵的啟停和調節流量。由于兩邊協議不一樣,所以需要加個WL-EIP-DP網關來“翻譯”通信。

二、設備清單

1.AB主控PLC--EtherNet/IP

2.從站變頻器---Profibus DP

3.核心設備WL-EIP-DP網關,負責把Profibus DP轉成EtherNet/IP

三、網關關鍵參數

? 通信能力

  • Profibus DP側:當“老大”(主站),最多能帶125個“小弟”(從站,比如變頻器)
  • EtherNet/IP側:當“小弟”(從站),聽PLC指揮
  • 傳輸速度:Profibus最快12Mbps,但實際用93.75kbps(夠用就行)
  • 數據量:每邊最多能傳500字節(PLC里可以自己設)

? 硬件參數

  • 供電:24V直流(±5%誤差),功耗很小,才3.5W
  • 工作環境:-25℃~55℃都能扛,濕度≤95%(別泡水里就行)

四、怎么接?怎么配?

  1. 網絡架構
  • 每個泵站放一個WL-EIP-DP網關
  • Profibus DP端:接變頻器(波特率設93.75kbps)
  • EtherNet/IP端:通過光纖轉Modbus TCP,再進廠區局域網
  1. 配置步驟

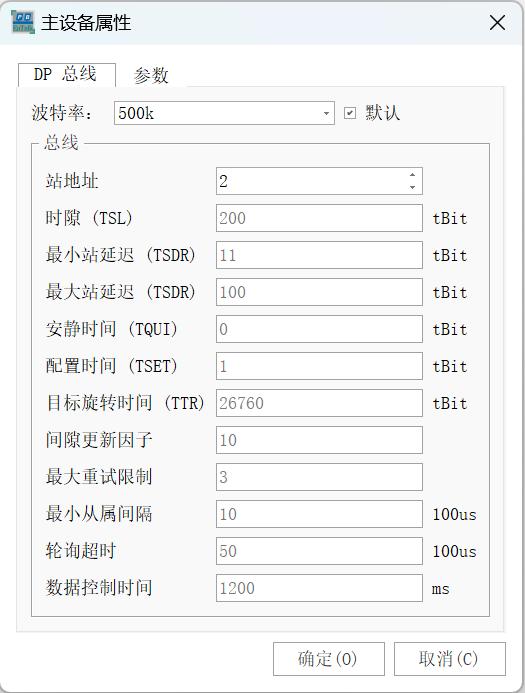

(1)Profibus DP側(網關+變頻器)

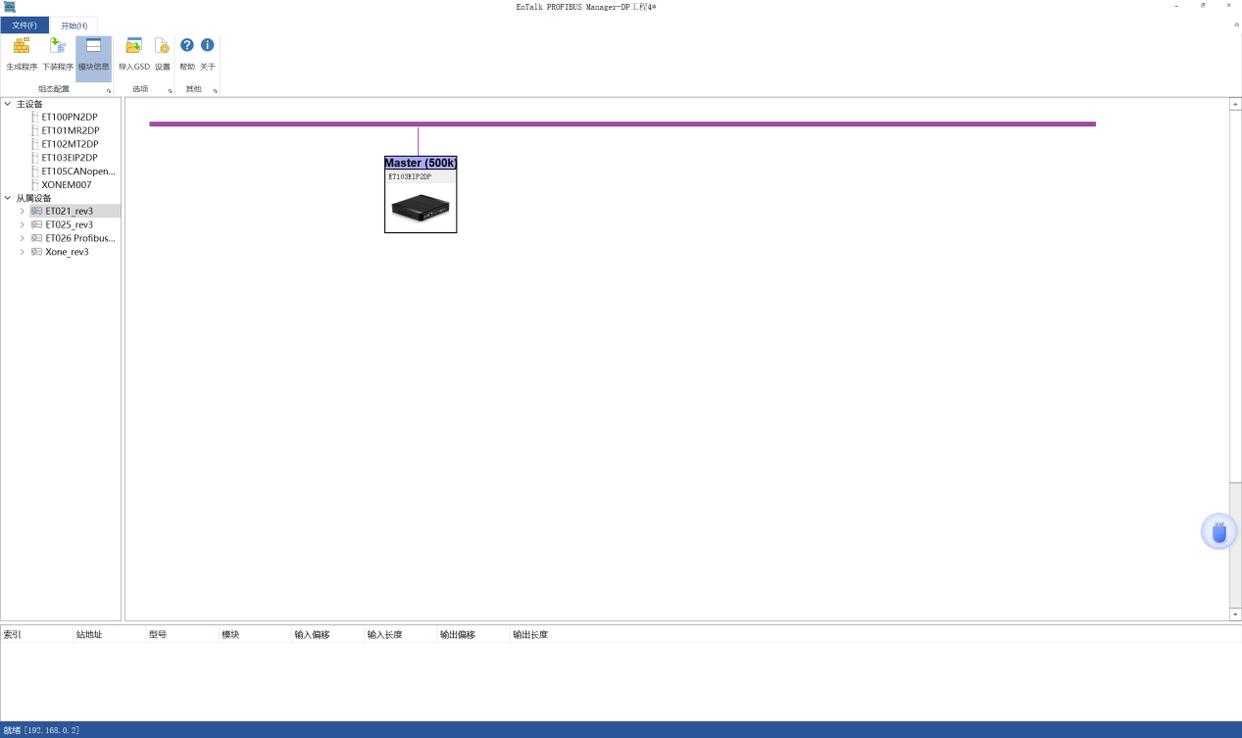

  • 用網關配套的軟件,導入變頻器的SD文件(相當于“驅動”)

  • 給變頻器分配站地址(比如2~99,別重復)

  • 設置通信參數(默認PPO3模式,4個字輸入+2個字輸出)

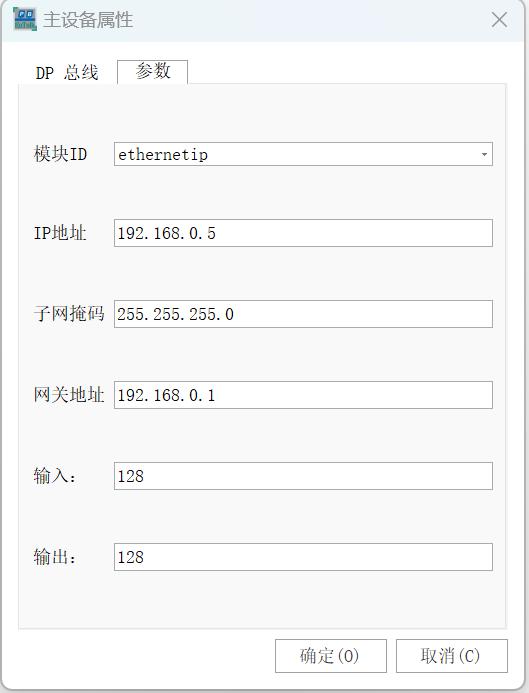

(2)EtherNet/IP側(網關+PLC)

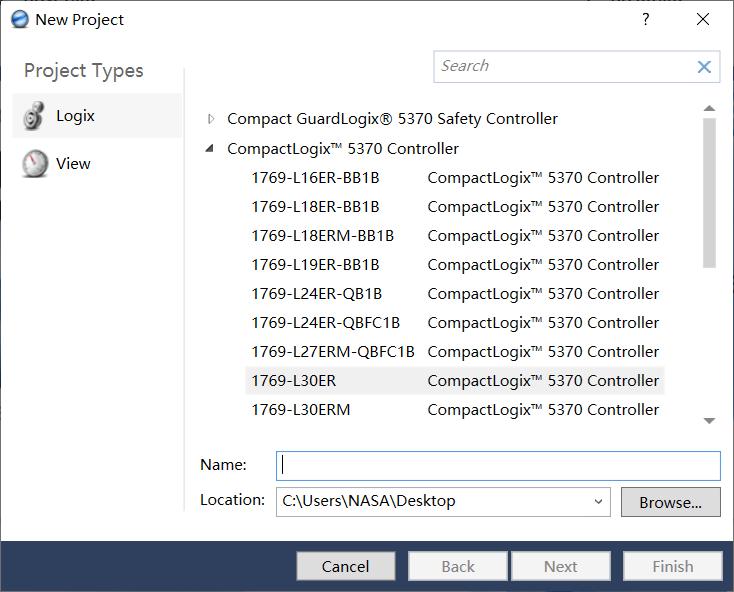

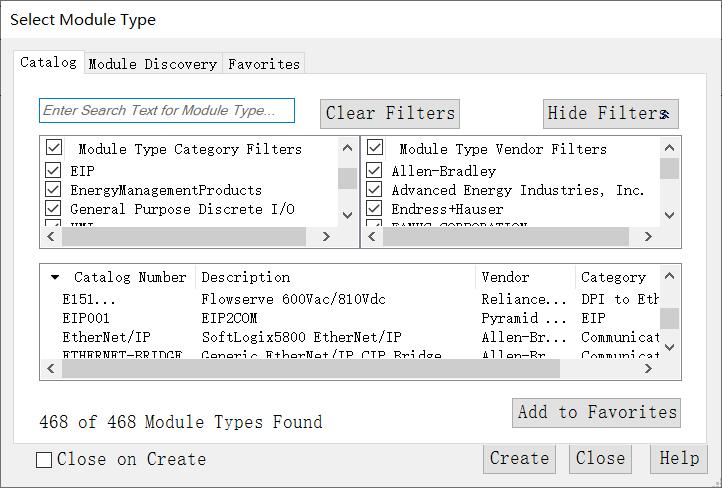

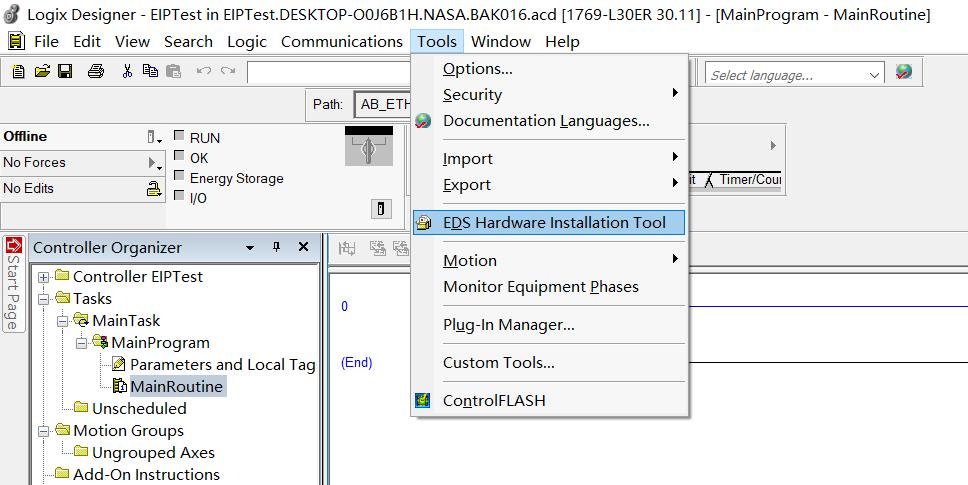

  • RSLogix/Studio 5000里添加網關設備

  • 設置輸入/輸出數據長度(根據變頻器需求調整)

  • 測試通信,確保PLC能讀到變頻器的數據

五、調試技巧

Profibus DP問題

  • 檢查終端電阻(第一個和最后一個設備要打開)
  • 看網關的DP燈:常亮=通信正常,閃爍=有數據傳輸

EtherNet/IP問題

  • 用RSLinx看網關狀態,綠色=正常,紅色=通信故障
  • 檢查IP地址、子網掩碼,別沖突

六、注意事項

?安全第一

  • Profibus線別太長(超過100米加中繼器)
  • 24V電源要穩定,別電壓波動太大

?變頻器保護

  • 鎖死面板操作(防止現場亂按)
  • 設個密碼,避免參數被誤改

七、常見問題

? 通信不穩定?

→ 檢查接線,Profibus屏蔽層要接地

→ 確認波特率一致(變頻器和網關設成一樣的)

?PLC讀不到數據?

→ 檢查網關配置,輸入/輸出長度要對

→ 用Wireshark抓包看看是不是協議問題

總結:這套方案就是“網關當翻譯,PLC管全局”,只要接線對、參數配好,遠程控制穩穩的!
