Texas Instruments TPS7A53B超低壓差（LDO）穩壓器是低噪聲（4.6μV RMS ）、超低LDO線性穩壓器，可供應3A電流，最大壓差僅為110mV。該器件的輸出電壓可通過外部電阻分壓器在0.5 V至5.15 V范圍內調節。

數據手冊：*附件：Texas Instruments TPS7A53B超低壓降 (LDO) 穩壓器數據手冊.pdf

低噪聲（4.6μV RMS ）、高輸出電流能力和高PSRR特性的結合，使TPS7A53B成為為噪聲敏感型元件供電的出色解決方案。應用包括高速通信、視頻、醫療或測試與測量。該器件的高PSRR和低噪聲性能可抑制電源產生的相位噪聲和時鐘抖動，因此非常適合為高性能串行器和解串器 (SerDes)、模數轉換器 (ADC) 和數模轉換器 (DAC) 供電。具體而言，射頻放大器將從該器件的高性能和5.15V輸出能力受益。

對于需要低輸入、低輸出 (LILO) 電壓運行的數字負載，TPS7A53B所具備的出色精度（0.5%過載和溫度）、遙感、出色的瞬態性能和軟啟動功能可提供最佳系統性能。Texas Instruments TPS7A53B設計具有多種可調穩壓器。得益于這種多用途設計，該器件成為壓控振蕩器 (VCO)、ADC、DAC和成像傳感器等模擬負載以及SerDes、FPGA和DSP等數字負載的首選元件。

特性

• 在整個線路、負載和溫度范圍內的精度為0.5%（帶偏置）
• 輸出電壓噪聲：4.6μVRMS
• 110mV時為3A（最大值），具有偏置低壓差
• 電源抑制比
  • 48 dB 下 500 kHz
• 可調輸出電壓范圍：0.5 V至5.15 V
• 輸入電壓范圍
  • 無偏置：1.4 V - 6.5 V
  • 有偏置： 1.1 V - 6.5 V
• 可調軟啟動浪涌控制
• 開漏電源良好 (PG) 輸出
• 2.5mm × 2.2mm、12引腳VQFN封裝

應用

• 宏遠程無線電單元 (RRU)
• 室外回程單元
• 有源天線系統mMIMO (AAS)
• 超聲波掃描儀
• 實驗室和現場儀表
• 傳感器、成像和雷達

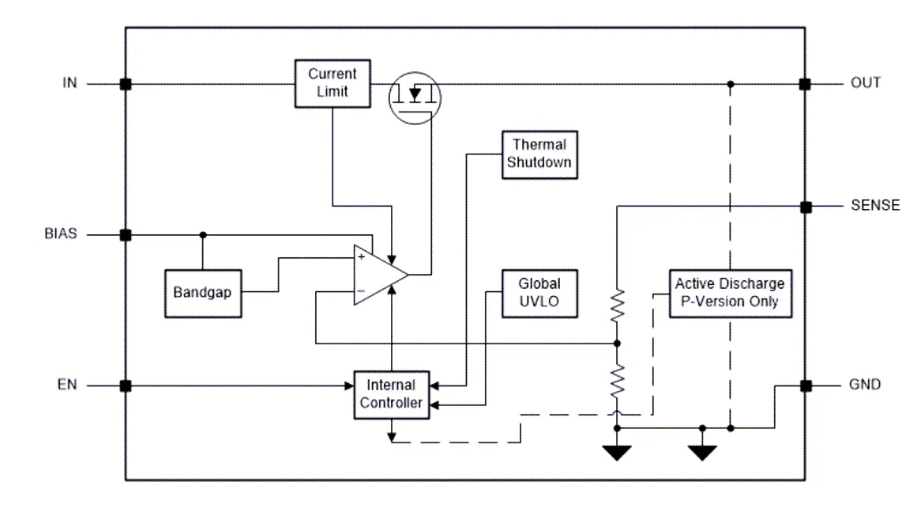

功能框圖
