在工業物聯網（IIoT）的通信協議體系中，MQTT（Message Queuing Telemetry Transport）憑借其輕量級、發布 - 訂閱模式和低帶寬占用等特性，成為連接邊緣設備與云端平臺的首選協議。從傳感器數據采集到設備遠程控制，從車間級監控到跨廠區協同，MQTT 正在重塑工業通信架構。GraniStudio 軟件通過對 MQTT 協議的全場景整合，將其復雜的連接管理、消息路由和 QoS 保障等機制封裝為可視化組件，為工業用戶提供了 “零代碼” 構建 MQTT 通信鏈路的能力。本文將從協議原理、技術特性、GraniStudio 整合實現及工業應用四個維度，全面解析 MQTT 協議的技術內核。

一、MQTT 協議的核心原理與通信模型

MQTT 由 IBM 于 1999 年開發，最初為石油管道監控設計，歷經二十余年發展，已成為工業物聯網的事實標準協議。其核心設計理念是 “輕量級、可靠、低功耗”，適合資源受限的邊緣設備和不穩定的網絡環境。

實現MQTT協議需要客戶端和服務器端通訊完成， 在通訊過程中, MQTT協議中有三種身份:發布者(Publish)、代理(Broker)(服務器)、訂閱者(Subscribe)。 其中，消息的發布者和訂閱者都是客戶端，消息代理是服務器，消息發布者可以同時是訂閱者。

MQTT傳輸?shù)南⒎譃? 主題(Topic) 和 負載(payload)兩部分:

Topic: 可以理解為消息的類型，訂閱者訂閱(Subscribe)后，就會收到該主題的消息內容(payload)

payload: 可以理解為消息的內容，是指訂閱者具體要使用的內容

1.1 發布 - 訂閱模式的架構設計

MQTT 采用 “發布 - 訂閱”（Publish-Subscribe）模式，與傳統的客戶端 - 服務器模式相比，具有更高的解耦性和擴展性。核心組件包括：

發布者（Publisher）：生成消息并發布到特定主題（Topic）的客戶端，例如傳感器上傳溫度數據；

訂閱者（Subscriber）：向代理服務器訂閱特定主題，接收相關消息的客戶端，例如 SCADA 系統訂閱設備狀態；

代理服務器（Broker）：中央樞紐，負責接收發布者的消息，并將其路由到匹配的訂閱者，例如 EMQ X、Mosquitto 等；

主題（Topic）：消息的邏輯分類，采用層級結構（如factory1/workshop2/machine3/temperature），訂閱者通過主題過濾器（如factory1/#）匹配感興趣的消息。

這種模式使發布者與訂閱者無需直接連接，降低了系統耦合度。例如，車間內的 200 臺設備作為發布者，將數據發布到equipment/status主題；MES 系統作為訂閱者，訂閱該主題獲取所有設備狀態，雙方無需預先知道對方的存在。

1.2 服務質量（QoS）保障機制

MQTT 定義了三種消息傳遞質量等級，滿足不同場景的可靠性需求：

1.3 會話保持與遺囑機制

針對工業場景中網絡不穩定的問題，MQTT 設計了兩項關鍵機制：

會話保持（Session Persistence）：客戶端連接時設置Clean Session標志：

Clean Session = true：連接斷開后，代理服務器丟棄該客戶端的所有訂閱和未發送消息；

Clean Session = false：代理服務器保留訂閱和未發送消息，客戶端重新連接時繼續接收。
工業場景通常選擇Clean Session = false，確保設備斷網恢復后能繼續接收歷史消息。

遺囑消息（Last Will and Testament）：客戶端連接時設置遺囑消息，當代理服務器檢測到客戶端異常斷開（如網絡故障）時，自動發布該消息。例如，設備連接時設置遺囑主題device/offline，當設備意外斷電時，代理服務器向該主題發布 “設備離線” 消息，通知監控系統及時處理。

二、MQTT 協議的技術特性與工業適配

MQTT 的技術特性使其天然適合工業場景，尤其是在邊緣計算、低帶寬網絡和資源受限設備中表現突出。

2.1 輕量級協議設計

MQTT 協議頭最小僅 2 字節，消息格式緊湊，相比 HTTP 協議（通常數百字節），帶寬占用降低 80% 以上。在工業環境中，這種輕量化設計帶來顯著優勢：

低帶寬需求：適合車間級 WiFi（通常帶寬＜10Mbps）和蜂窩網絡（如 4G 偏遠廠區）；

低功耗：邊緣設備（如電池供電的傳感器）發送 MQTT 消息的能耗僅為 HTTP 的 1/3；

快速連接：建立連接耗時＜50ms，遠低于 HTTP 的 TCP+TLS 握手（通常＞200ms）。

某汽車廠的實踐顯示，采用 MQTT 替代 HTTP 后，車間級數據傳輸延遲從 500ms 降至 100ms，網絡帶寬占用減少 75%。

2.2 主題層級與通配符機制

MQTT 的主題采用 “/” 分隔的層級結構（如factory/line/machine/parameter），并支持兩種通配符：

單層通配符（+）：匹配任意單個層級，例如factory/+/temperature可匹配factory/line1/temperature和factory/line2/temperature；

多層通配符（#）：匹配任意數量的層級，例如factory/#可匹配factory/line1/machine1/status和factory/statistics。

這種設計使消息路由更加靈活，例如：

設備監控系統訂閱factory/+/+/status，獲取所有生產線的設備狀態；

能源管理系統訂閱factory/#/energy，獲取全廠所有設備的能耗數據；

報警系統訂閱factory/alert/#，接收所有報警信息。

2.3 安全增強機制

針對工業網絡安全需求，MQTT 提供多層次安全保障：

傳輸層安全（TLS）：支持 SSL/TLS 加密，防止中間人攻擊和數據竊聽，例如通過配置mqtts://broker:8883啟用 TLS；

身份認證：支持用戶名 / 密碼認證和客戶端證書認證，例如某化工廠要求所有設備連接 MQTT 代理時必須提供 CA 簽發的證書；

訪問控制：代理服務器（如 EMQ X）可配置基于主題的訪問控制列表（ACL），例如：

plaintext

{allow, {user, "admin"}, pubsub, ["#"]}. # 管理員可發布/訂閱所有主題

{allow, {user, "device1"}, publish, ["device1/#"]}. # 設備1只能發布自己的主題

{allow, {user, "monitor"}, subscribe, ["factory/#"]}. # 監控系統只能訂閱工廠相關主題

三、GraniStudio 對 MQTT 協議的工具統一

針對工業場景的特殊性，GraniStudio 對 MQTT 協議進行了模塊化歸納，構建了 “MQTT服務器 – MQTT客戶端- MQTT發送文本- MQTT接受文本-關閉MQTT服務器”的MQTT通信協議工具。

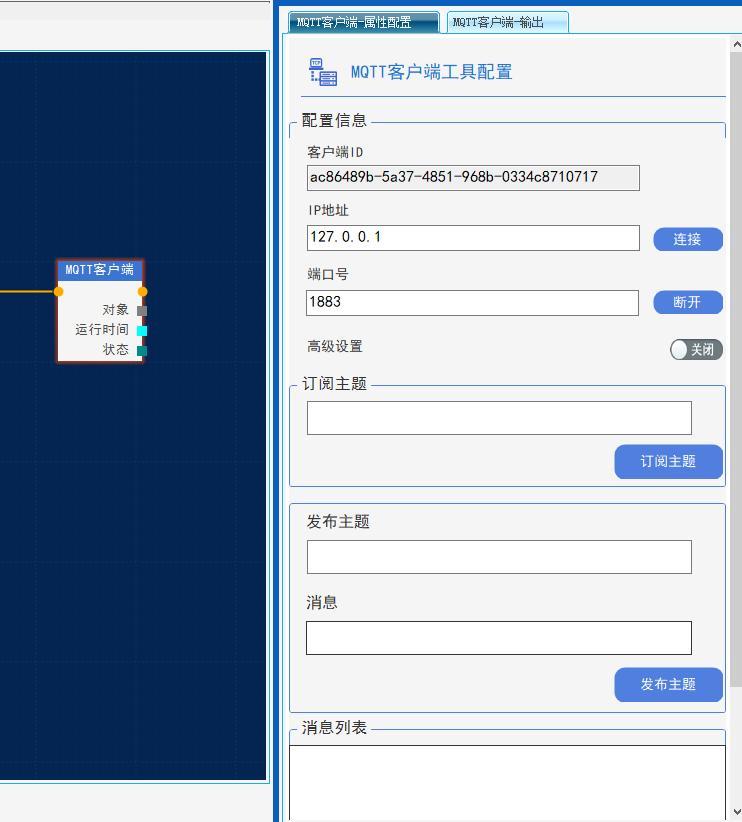

MQTT 客戶端

概述：在 GraniStudio 平臺中，MQTT 客戶端是用于與 MQTT 服務器進行交互的組件。它可以是連接到網絡的設備、應用程序或其他實體，負責向服務器發布消息，或者訂閱感興趣的主題以接收相關消息。

作用：

發布消息：根據業務需求，將特定主題的消息發布到 MQTT 服務器上。比如在智能家居場景中，智能溫濕度傳感器作為 MQTT 客戶端，會將實時采集到的溫度、濕度數據，按照設定的主題（如 “home/temperature_humidity” ）發布到服務器。

訂閱主題：客戶端可以訂閱一個或多個主題，當服務器上對應主題有新消息發布時，客戶端能夠接收到這些消息。例如，智能照明設備客戶端可以訂閱 “home/lighting/control” 主題，以接收來自服務器的燈光控制指令。

特點：具有靈活的配置選項，能適應不同網絡環境和安全要求，可方便地與各種物聯網設備集成，實現數據的高效傳輸和交互。

MQTT 服務器

概述：MQTT 服務器也被稱為消息代理（Message Broker），是 MQTT 通信中的核心樞紐。在 GraniStudio 應用場景中，它負責接收來自各個 MQTT 客戶端發布的消息，并根據客戶端的訂閱情況，將消息轉發給相應的訂閱客戶端。

作用：

消息存儲與轉發：接收客戶端發布的消息，暫存并根據主題將其轉發給訂閱了該主題的其他客戶端，實現消息的高效分發。比如在工業物聯網中，設備監控系統的 MQTT 服務器接收來自多個生產設備客戶端上傳的運行狀態消息，并將其轉發給監控終端、數據分析系統等訂閱了相關主題的客戶端。

連接管理：管理所有連接到服務器的 MQTT 客戶端，包括建立連接啟動服務、維護會話狀態、處理斷開停止服務等操作，確保通信的穩定性和可靠性。

特點：具備高并發處理能力，能夠支持大量客戶端的連接和消息交互。

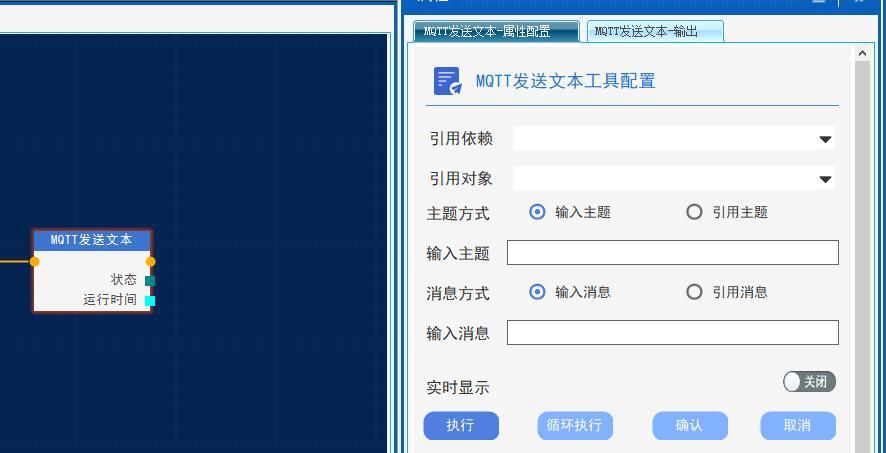

MQTT 發送文本

概述：在 GraniStudio 中，MQTT 發送文本指的是 MQTT 客戶端將文本格式的消息發布到 MQTT 服務器的過程。這些文本消息通常會被關聯到特定的主題。

實現方式：

配置主題：在發送消息前，需要明確指定消息要發布到的主題。比如，要發布關于工廠設備運行日志的文本消息，可以設定主題為 “factory/device/logs” 。

構建消息內容：將需要發送的文本信息按照一定格式組織好，如 JSON字符串格式的日志數據（{"device_id": "123", "log_content": "設備在 10:00 出現短暫過載"}） 。

調用發送接口：利用 GraniStudio 提供的 MQTT 客戶端 API，傳入主題和消息內容，執行發送操作，將文本消息發送到 MQTT 服務器。

應用場景：廣泛應用于各類數據上報場景，如環境監測數據上報（發送 “溫度：25℃，濕度：60%” 等文本消息）、設備狀態告警（發送 “設備故障，需立即檢修” 等文本消息）。

MQTT 接收文本

概述：MQTT 接收文本是指 MQTT 客戶端通過訂閱主題，從 MQTT 服務器獲取相關文本消息的過程。

實現方式：

訂閱主題：客戶端預先通過 GraniStudio 的 MQTT 客戶端配置界面或 API，訂閱感興趣的主題，如 “home/security/alarm” 。

監聽消息：客戶端保持與 MQTT 服務器的連接，持續監聽所訂閱主題的消息動態。當服務器上有新消息發布到該主題時，客戶端會收到通知。

應用場景：在智能家居中用于接收控制指令（如接收 “打開客廳燈光” 的文本指令）；在工業自動化中接收設備參數調整指令等 。

3.1 消息轉換與路由引擎

工業數據通常需要在不同格式間轉換（如 二進制→十六進制，字符串轉換為數值），GraniStudio 的 “進制轉換”“類型轉換” 算子提供靈活的轉換能力：

格式轉換：支持二進制、八進制、十進制、十六進制。數值、字符串、浮點等格式的互相轉換，例如將傳感器發送的浮點數據（如 25.5）轉換為二進制數據（0x41C8）；

數據提?。和ㄟ^配置“字符串操作算子/文本解析算子”，提取消息中的特定字段，例如從 JSON 消息{"deviceId":"D001","temp":25.3}中提取temp字段；

消息路由：可通過搭建任務流程，根據消息內容動態路由到不同主題，例如：

plaintext

當溫度＞30℃時，轉發至`factory/alarm/high_temp`主題；

某食品廠的冷鏈監控系統中，GraniStudio 將溫度傳感器數據（JSON 格式）轉換為 CSV 格式后存儲，同時將異常溫度（＜-18℃或＞-15℃）轉發至報警主題，實現 “數據存儲 + 異常報警” 的并行處理。

四、MQTT 協議的工業應用場景與價值

在工業物聯網場景中，MQTT 協議憑借其特性優勢，在多個關鍵領域發揮著核心作用：

4.1 分布式設備監控與管理

在大型工廠中，分布在不同區域的設備通過 MQTT 實現集中監控：

數據采集：車間內的 PLC、傳感器等設備作為 MQTT 客戶端，將運行數據（如溫度、壓力、轉速）發布到equipment/data主題；

狀態監控：SCADA 系統訂閱該主題，實時展示設備狀態；

異常報警：當設備參數超出閾值時，觸發規則引擎生成報警消息，發布到alarm/equipment主題，通知運維人員。

某鋼鐵廠部署了 1000 + 臺 MQTT 客戶端設備，通過 3 臺負載均衡的 EMQ X 代理服務器，實現了秒級數據采集與分析，設備故障響應時間從小時級縮短至分鐘級。

4.2 工業云平臺與邊緣設備連接

在 “云邊協同” 架構中，MQTT 是邊緣設備與云端平臺的首選通信協議：

邊緣數據上傳：邊緣網關（如工業路由器）收集現場設備數據，通過 MQTT 發送至云端平臺；

云端指令下發：云端平臺通過 MQTT 向邊緣設備發送配置更新、控制指令等；

離線緩存：邊緣網關在網絡斷開時緩存數據，網絡恢復后通過 QoS 1 補發，確保數據完整性。

某汽車制造企業的 MES 系統通過 MQTT 連接全國 5 個工廠的邊緣設備，每天處理超過 1 億條生產數據，系統可用性達到 99.99%。

4.3 工業移動應用開發

MQTT 的低延遲特性使其非常適合開發工業移動應用：

實時數據查看：運維人員通過手機 APP 訂閱equipment/real-time主題，查看設備實時狀態；

遠程控制：工程師通過 APP 發布控制指令到control/command主題，實現對設備的遠程操作；

離線通知：APP 在后臺保持 MQTT 連接，當訂閱的主題有新消息（如報警）時，推送通知提醒用戶。

某化工企業開發的移動運維 APP，通過 MQTT 連接生產現場設備，使工程師可隨時隨地監控工藝參數，緊急情況下可遠程停機，避免安全事故。

五、與其他工業協議的對比及選擇策略

在實際工業應用中，常采用 “MQTT+HTTP+OPC UA” 的混合協議策略：

MQTT 用于設備與邊緣 / 云端的實時數據傳輸和控制指令下發；

HTTP 用于 Web 界面與后端的交互（如報表查詢、配置管理）；

OPC UA 用于 PLC 與 SCADA 系統的深度集成（如實時控制、程序上傳下載）。

GraniStudio 支持這種混合協議架構，通過統一的界面配置實現多協議協同，降低系統復雜度。

六、總結與技術展望

MQTT 協議在工業物聯網中的核心價值在于 “輕量級、可靠、靈活”，而 GraniStudio 的深度整合使其從 “通用協議” 升級為 “工業專用通信解決方案”。通過連接池管理、消息轉換、協議橋接等功能，軟件解決了工業場景中 MQTT 應用的 “連接不穩定、數據處理復雜、多系統集成難” 等痛點。

對于工業用戶而言，GraniStudio 中的 MQTT 方案不僅是一種通信工具，更是構建 “實時、可靠、安全” 工業物聯網系統的基石，在設備監控、遠程運維、云邊協同等場景中，將持續發揮不可替代的作用。
