在工業數據通信體系中，OPC UA 協議的客戶端是連接工業設備與上層系統的 “橋梁”，負責發起數據請求、解析服務器響應、執行控制指令等核心操作。Granistudio 軟件作為工業級零代碼開發平臺，其內置的 OPC UA 客戶端模塊通過高度封裝的可視化功能，將復雜的客戶端通信邏輯轉化為 “拖拽式” 操作，不僅降低了工業用戶的技術門檻，更在多服務器協同、高安全通信、實時數據交互等場景中展現出獨特優勢。本文將從技術架構、功能實現、應用場景三個維度，深入解析 Granistudio 中 OPC UA 客戶端工具。

一、OPC UA 協議概述?

OPC UA，即開放平臺通信統一架構（Open Platform Communication Unified Architecture），是 OPC 基金會于 2008 年發布的通信標準，并且已通過 IEC 62541 完成國際標準化，獲得了全球軟硬件自動化供應商的廣泛支持。它是獨立于制造商的以太網通信標準，能實現從現場到云端的一致通信，堪稱工業 4.0 和物聯網領域的關鍵通信協議。?

與傳統 OPC 協議（如 OPC DA）相比，OPC UA 有著顯著的特性。首先，它不再依賴微軟的 COM/DCOM 技術，而是基于獨立于平臺的協議棧，像 TCP/IP、HTTP 和 WebSocket，這賦予了它跨平臺兼容性，可在 Windows、Linux、Apple OS X、實時操作系統，甚至移動操作系統（Android 或 iOS）上運行。其次，OPC UA 內置了全面的安全機制，涵蓋用戶認證、授權、加密以及數據完整性檢查，有力保障了數據傳輸?shù)陌踩耘c可靠性。再者，其支持復雜的數據建模和對象管理，允許用戶定義自定義的數據類型和對象模型，以契合特定的應用需求，具備出色的可擴展性。同時，OPC UA 整合了 OPC DA、HDA 和 A&E 的功能，提供統一的數據訪問接口，極大簡化了系統集成與開發。在通信模式上，它不僅支持傳統的客戶端 / 服務器模式，還引入了發布 / 訂閱模式，能更好地適應不同的應用場景。?

OPC 通信的技術架構：

二、OPC UA 客戶端的幀數據格式

OPC UA 協議基于 TCP/IP 或 HTTPS 傳輸，其應用層幀結構包含協議頭與數據體兩部分，Granistudio 自動完成幀封裝與解析，但其底層格式對理解通信原理至關重要：?

2.1 傳輸層幀結構（以 TCP 為例）?

OPC UA 在 TCP 層的幀格式遵循OPC UA TCP Specification（Part 6），結構如下：?

?

?

Granistudio 的 "OPC 寫入" 算子在傳輸數據時，會自動填充上述字段，其中消息長度由數據體大小動態計算。

2.2 應用層消息結構?

應用層消息采用二進制編碼（Binary Encoding），核心結構為TypeID + 消息體，以客戶端常用的ReadRequest消息為例：?

TypeID: 0x0000000000000102（標識ReadRequest類型）?

消息體：?

- MaxAge: 0x00000000（數據最大緩存時間，0表示實時）?

- TimestampsToReturn: 0x00（返回源時間戳）?

- NodesToRead: （數組，每個元素為待讀節點）?

- NodeID: ns=2;s=Temperature（命名空間2，標識符Temperature）?

- AttributeID: 0x0000000D（讀取值屬性）?

- IndexRange: （空，讀取整個值）?

?Granistudio 的 "OPC 讀取" 算子中，用戶只需填寫 "節點 ID" 和 "屬性"（如 "值"、"時間戳"），系統會自動生成上述二進制消息體，無需手動編碼。

三、OPC UA 客戶端的通信格式與內容?

OPC UA 客戶端的通信內容圍繞節點操作展開，每個節點通過NodeID唯一標識，通信格式需嚴格遵循節點的數據類型定義：?

3.1 節點 ID 的編碼格式?

NodeID是 OPC UA 信息模型的核心標識，格式為ns=<命名空間索引>;s=<字符串標識符>或ns=<索引>;i=<整數標識符>，在通信中采用二進制編碼：?

字符串標識符（如ns=2;s=Pressure）編碼：?

0x02 （命名空間索引：2）?

0x01 （標識符類型：字符串）?

0x08 （字符串長度：8字節）?

0x5072657373757265 （"Pressure"的ASCII碼）?

?

整數標識符（如ns=1;i=1001）編碼：?

0x01 （命名空間索引：1）?

0x00 （標識符類型：整數）?

0x000003E9 （整數1001的十六進制）?

3.2 數據類型與編碼規則?

客戶端讀寫的數據需與節點定義的數據類型匹配，常見類型的編碼規則如下：?

布爾值（Boolean）：1 字節，0x00=false，0x01=true?

浮點數（Float）：4 字節，遵循 IEEE 754 標準，如25.5編碼為0x41C80000?

字符串（String）：前綴 2 字節長度 + 字符 ASCII 碼，如 "RUN" 編碼為0x000352554E?

在 Granistudio 中，用戶輸入的 "12.3"（浮點數）或 "START"（字符串）會被自動轉換為對應編碼，若輸入類型與節點定義沖突（如向整數節點寫入字符串），算子會立即返回Bad_TypeMismatch錯誤。

四、Granistudio 軟件對 OPC UA 協議的支持?

Granistudio 軟件為用戶提供了完善的 OPC 連接、讀取、寫入以及關閉算子。在平臺資源管理器的通用工具模塊內，有一個名為 OPC 初始化的算子，通過這個算子，用戶可輕松配置 OPC UA 協議，從而實現 OPC 連接。配置完成并執行后，該算子會輸出標準化的 OPC 資源，這些資源可供主任務設計器中的 OPC 讀取、寫入以及關閉算子使用，以達成 OPC 數據交互。這一整套流程使得用戶能夠便捷地利用 OPC UA 協議，在 Granistudio 軟件中實現不同設備間的數據傳輸與交互。?

例如，在工業生產線上，存在多種不同品牌和類型的設備，如西門子、三菱、松下等主流 PLC 設備。以往，要實現這些設備間的數據統一采集與交互是個難題，但借助 Granistudio 軟件對 OPC UA 協議的支持，問題迎刃而解。通過 OPC 初始化算子配置好 OPC UA 協議，連接上各個設備，再利用相應的讀取和寫入算子，就能輕松實現多品牌設備數據的統一采集與交互，極大提升了生產效率與管理的便捷性。?

五、OPC UA 協議在 Granistudio 軟件中的應用場景?

（一）工業自動化生產線監控與管理?

在工業自動化生產線中，存在大量的傳感器、執行器以及各類控制器。利用 Granistudio 軟件中的 OPC UA 協議，可將這些設備連接起來，實現對生產線的實時監控與管理。通過 OPC UA 的客戶端 / 服務器模式，操作人員能夠?qū)崟r(shí)讀取設備的運行數據，如設備的溫度、壓力、轉速等參數，一旦發現異常，可及時通過寫入操作下達控制指令，調整設備運行狀態，保障生產線的穩定運行。同時，發布 / 訂閱模式可讓相關人員實時獲取設備的報警信息等重要數據，及時做出響應。?

（二）能源管理系統?

在能源管理領域，企業通常需要對分布在不同區域的能源生產設備、能源消耗設備進行集中管理。Granistudio 軟件結合 OPC UA 協議，可實現對各類能源設備的數據采集與監控。例如，通過 OPC UA 連接智能電表、智能水表、能源控制器等設備，實時采集能源消耗數據，并將這些數據傳輸至能源管理系統中進行分析處理。基于分析結果，企業可優化能源分配，實現節能減排的目標。?

（三）遠程設備維護與診斷?

對于一些分布廣泛的工業設備，遠程維護與診斷至關重要。借助 Granistudio 軟件支持的 OPC UA 協議，維護人員可遠程連接到設備，讀取設備的運行數據、故障日志等信息，對設備進行遠程診斷。在確定故障原因后，還能通過 OPC UA 協議遠程寫入控制指令，對設備進行修復操作，大大減少了設備停機時間和維護成本。?

六、Granistudio?軟件OPCUA介紹

精細化的數據讀取控制?

Granistudio 的 “OPC 讀取” 算子支持三種讀取模式，滿足不同場景的數據采集需求：?

單點讀取：通過節點 ID（如 “ns=3;s=Press.Pressure”）精準讀取單個參數，返回值包含數據值（如 125.6bar）、時間戳（精確到毫秒）、質量碼（如 “Good” 表示數據有效）；?

批量讀取：一次性讀取多個節點（最多 500 個），算子自動優化請求報文結構，將多次網絡交互壓縮為單次傳輸，數據采集效率提升 40%；?

條件讀取：設置數據過濾條件（如 “溫度> 80℃時讀取”），僅返回符合條件的結果，減少無效數據傳輸。?

例如在化工反應釜監控中，客戶端通過批量讀取算子每 200ms 采集 “溫度、壓力、液位” 三個節點數據，異常情況下通過條件讀取聚焦超閾值參數，網絡帶寬占用降低 60%。?

安全可靠的寫入與方法調用?

“OPC 寫入” 算子具備雙重校驗機制，確?？刂浦噶畹木珳?zhǔn)執行：?

預校驗：寫入前自動檢查數據類型（如向整數節點寫入字符串時拒絕操作）、量程范圍（如向 0-200℃的設定點寫入 250℃時觸發告警）；?

結果反饋：寫入后接收服務器返回的狀態碼（如 “Good” 表示成功，“Bad_NotWritable” 表示節點只讀），并記錄操作日志以備追溯。?

對于需要復雜邏輯的控制（如機械臂運動軌跡規劃），客戶端可通過 “OPC 方法調用” 算子觸發服務器端的預設方法（如 “ns=2;s=Robot.MoveTo (x,y,z)”），并傳遞參數列表，實現高階控制。某電子組裝廠通過該功能，將機械臂的動作指令下發響應時間從 200ms 縮短至 50ms。

（一）OPCUA客戶端初始化?

OPC UA 初始化模塊

概述：在 GraniStudio 平臺中，OPC UA 初始化模塊位于資源管理器通用工具模塊內，名為 OPC 初始化，可用于配置 OPC UA 協議等相關參數，實現與 OPC UA 服務器的連接。

作用：該模塊是實現數據交互的前提，通過配置服務器地址、端口號，使用匿名的方式起 GraniStudio 軟件與 OPC UA 服務器之間的連接，為后續的數據讀取和寫入操作提供基礎。配置完成后會輸出標準化的 OPC 資源，供主任務設計器中的 OPC 讀取、寫入以及關閉算子使用。

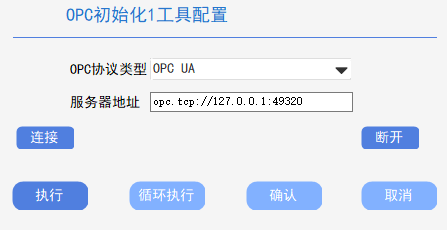

選擇OPC服務器類型，手動輸入服務器地址點擊連接按鈕，進行連接。

（二）OPC讀取

OPC UA 讀取模塊

概述：是 GraniStudio 平臺主任務設計器中的算子，基于初始化模塊建立的連接，從 OPC UA 服務器讀取數據。

作用：用于獲取 OPC UA 服務器地址空間中的數據，如設備的狀態參數、傳感器測量值等?？筛鶕?jù)用戶設定的節點地址，從服務器中讀取相應的變量值，將工業設備中的實時數據獲取到 GraniStudio 軟件中，以便進行后續的數據處理、分析、可視化展示等操作，實現對工業現場設備運行狀態的監控。

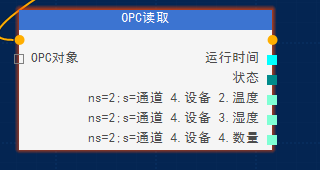

使用OPC讀取算子對設備溫度、濕度、結果數量進行讀取。

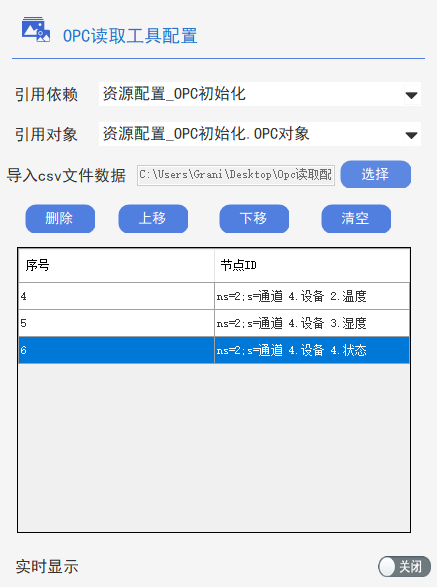

配置界面：

選擇導入csv文件，默認自動導入軟件根目錄模板文件，可手動點擊選擇按鈕選擇需要讀取的OCP文件數據。

（三）OPC寫入模塊

OPC UA 寫入模塊

概述：同樣是主任務設計器中的算子，在初始化連接的基礎上，向 OPC UA 服務器發送數據寫入請求。

作用：主要用于向 OPC UA 服務器寫入數據，可將用戶設定的數值或指令寫入到服務器的指定節點，進而控制連接到服務器的工業設備，如修改設備的運行參數、啟動或停止設備等，實現對工業設備的遠程控制和參數調整。

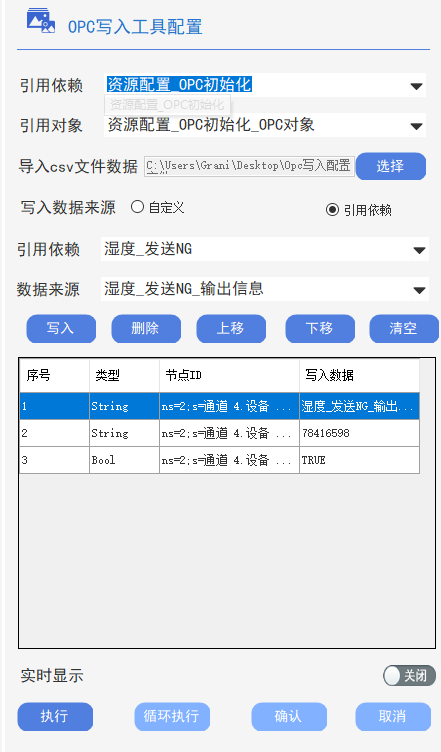

通過OPC寫入算子對節點數據進行改寫。

OPC UA 協議憑借其跨平臺、安全、可擴展等特性，為工業通信帶來了新的變革。Granistudio 軟件對 OPC UA 協議的支持，更是為工業用戶提供了一個便捷、高效的數據交互平臺，在工業自動化生產線監控、能源管理、遠程設備維護等眾多領域有著廣泛的應用前景。隨著工業 4.0 和物聯網的深入發展， Granistudio 軟件與 OPC UA 協議的結合將不斷優化與創新，為工業領域帶來更多的價值。
