串口通信協議作為電子設備間數據交互的基礎技術，自20世紀60年代誕生以來，始終在工業控制、嵌入式系統和物聯網等領域扮演著核心角色。本文將從技術原理、協議架構、應用場景及未來演進四個維度，對串口協議展開深度剖析。

一、技術原理：異步傳輸?shù)慕?jīng)典范式

串口協議的本質是通過單條數據線實現串行比特流傳輸，其核心技術特征體現在三個方面：首先采用起始位（低電平）+數據位（5-9位）+校驗位（可選）+停止位（高電平）的幀結構，這種異步通信機制允許設備在不共享時鐘信號的情況下實現同步。典型參數組合如"8N1"（8位數據、無校驗、1位停止位）已成為行業通用配置。其次，通過預定義的波特率（如9600bps、115200bps）控制傳輸速率，誤差需控制在±2%以內以保證數據可靠性。第三，電平標準方面，RS-232使用±3V至±15V的負邏輯（+3V~+15V表示0，-3V~-15V表示1），而TTL電平則以0V和5V（或3.3V）分別對應邏輯0和1。

物理接口上，DB9連接器的引腳定義極具工程智慧：TXD（發送）、RXD（接收）構成全雙工通道，RTS/CTS硬件流控可有效防止緩沖區溢出。值得注意的是，RS-485標準通過差分信號傳輸（A/B線電壓差判定邏輯狀態）實現了千米級遠距離通信，其多點拓?fù)浣Y(jié)構最多可支持32個節點組網。

二、協議架構：分層實現的通信棧

完整的串口通信體系可分為物理層、數據鏈路層和應用層三個層級。物理層解決電氣特性和機械連接問題，如RS-422采用平衡傳輸模式，抗共模干擾能力較RS-232提升兩個數量級。數據鏈路層包含幀同步、差錯控制等機制，奇偶校驗雖能檢測單比特錯誤，但在工業場景中逐漸被CRC循環冗余校驗取代，后者可檢測99%以上的突發錯誤。

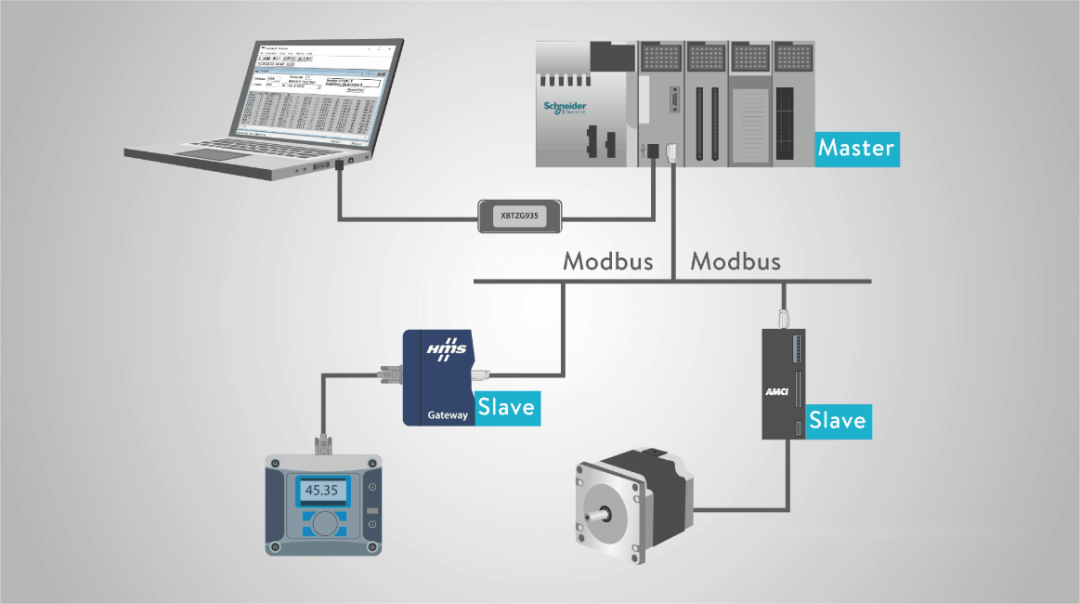

在應用層協議方面，Modbus RTU展現了經典設計：通過設備地址域?qū)崿F(xiàn)總線仲裁，功能碼（如03H讀保持寄存器）定義操作類型，數據域采用大端模式存儲，CRC校驗置于幀尾。與之對比，自定義協議往往采用"包頭+長度+數據+校驗"的通用結構，如0xAA55作為幀頭標識，2字節長度字段解決粘包問題。Linux系統中的termios結構體則提供了豐富的參數配置選項，包括奇偶校驗?zāi)Ｊ健⑼Ｖ刮婚L(zhǎng)度等，通過ioctl()系統調用可實現動態調整。

三、應用場景：從工業控制到智能硬件

在工業自動化領域，PLC通過RS-485串聯多個傳感器，構建分布式采集系統。某汽車生產線案例顯示，采用Modbus協議的多串口服務器可實現200ms內完成128個IO點的狀態輪詢。消費電子中，藍牙模塊常通過UART與主控芯片通信，HCI（主機控制器接口）規范定義了大量控制指令的串口封裝格式。

嵌入式開發中，STM32的USART外設支持DMA傳輸，在115200bps波特率下傳輸1KB數據僅需89μs，相較查詢方式效率提升80%。物聯網網關設計則面臨協議轉換挑戰，如將ZigBee設備的串口數據封裝成MQTT協議上傳云端，需要解決字節序轉換（htons/htonl函數）和JSON格式序列化問題。特殊場景下，電力載波通信設備通過串口配置參數時，需采用曼徹斯特編碼增強抗干擾能力。

四、技術演進與優化實踐

隨著技術進步，傳統串口協議面臨三大革新方向：首先，USB轉串口芯片（如CH340、CP2102）的普及，使得現代計算機可通過虛擬COM端口兼容傳統設備，F(xiàn)TDI公司的驅動程序甚至能模擬出16550A UART的全部特性。其次，高速串行接口（如USB3.0的5Gbps速率）正在替代經典串口，但通過協議轉換仍可保持向后兼容。第三，無線化趨勢催生了藍牙SPP（串口配置文件）和Wi-Fi轉串口模塊，某智能家居方案實測顯示，基于ESP8266的透?jìng)髂K在2.4GHz頻段下可實現230400bps的穩定傳輸。

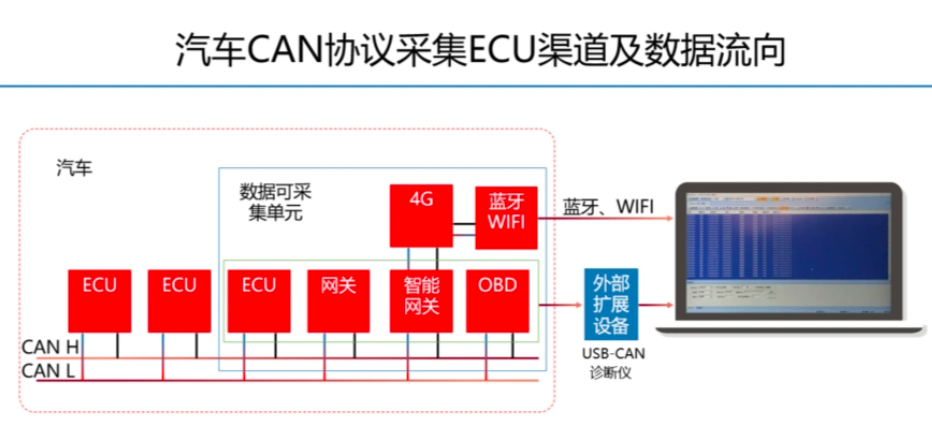

可靠性優化方面，軍工級應用采用雙冗余串口架構，當主通道CRC校驗失敗時，備用通道數據可在10ms內完成切換。Linux內核的serial_core子系統通過環形緩沖區設計，即使在115200bps速率下也能承受20ms的系統中斷延遲。在汽車電子領域，CAN總線雖然取代了部分串口功能，但OBD-II診斷接口仍保留ISO9141串行協議以實現老款車型兼容。

五、開發實踐中的關鍵要點

實際開發中，波特率失配是常見故障源。某工業現場案例顯示，當兩端設備分別設置為9600bps和19200bps時，示波器捕獲的波形呈現規律的"眼圖"畸變。流量控制策略選擇也至關重要：軟件流控（XON/XOFF）適用于文本傳輸，但在二進制協議中可能因0x11/0x13等控制字符出現誤判；硬件流控則需要RTS/CTS線路的完整支持。

調試階段，串口調試助手的高級功能如"十六進制顯示"、"時間戳記錄"能快速定位問題。對于Modbus設備，使用QModMaster工具可自動生成功能碼測試序列。在Linux環境下，stty命令可動態修改串口參數，如"stty -F /dev/ttyUSB0 raw speed 115200"即設即用。跨平臺開發時需注意，Windows的COM端口與Linux的/dev/ttyS*設備命名機制存在差異。

展望未來，盡管以太網和無線技術持續發展，串口協議憑借其簡潔性、低功耗和硬件成本優勢，仍將在特定領域保持不可替代的地位。新一代協議如JESD204B（用于高速ADC/DAC接口）繼承了串行傳輸理念，在6Gbps速率下仍采用8b/10b編碼等經典技術，這充分證明了串口通信基礎理論的長久生命力。
