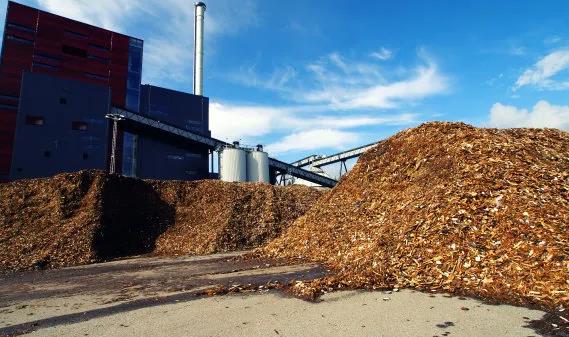

（適用于煤炭、礦石、糧食等散裝物料堆場）

?一、系統架構?

?1. 傳感器層?

?測溫方式?：

?深埋式探頭?：PT100（-50℃~300℃）或K型熱電偶（-200℃~1200℃）

?表面貼裝?：紅外非接觸測溫（適用于高溫料堆）

?無線傳輸?：

?LoRa?（低功耗，2km覆蓋）

?NB-IoT?（運營商網絡，廣域覆蓋）

?防護等級?：IP68（防塵防水），Ex ib IIB T4（防爆）

?2. 網絡層?

?網關部署?：

每5,000㎡部署1個網關（視障礙物調整）

支持4G/以太網回傳

?數據協議?：MQTT/Modbus TCP

?3. 平臺層?

?功能模塊?：

實時溫度熱力圖

歷史數據趨勢分析

超溫報警（短信/聲光）

自燃預測算法（基于溫度上升速率）

?二、關鍵技術與選型

?

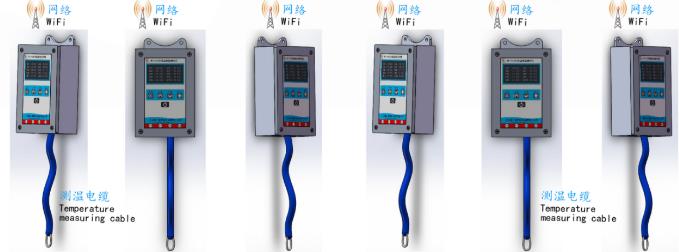

無線料場溫度檢測終端專用的測溫電纜，測溫電纜規格長度根據客戶需求定制，測溫電纜內部布置了多個感溫傳感器，且內置6~8mm粗的鋼絲，抗拉、坑沖擊、增大耐磨性。感溫傳感器可定制隨意長度，單個料場溫度檢測終端可監測125點，根據測溫電纜的鋪設，可以測量不同位置的料垛內部溫度。

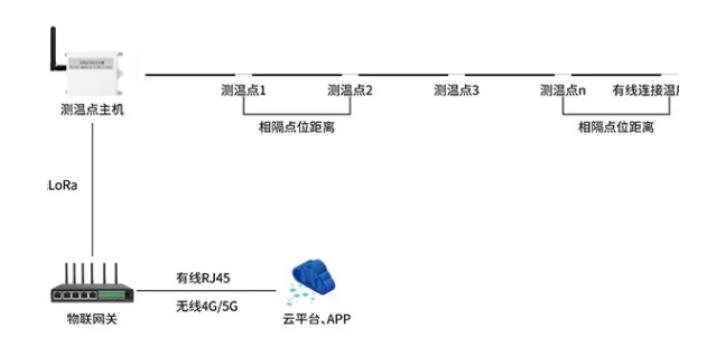

系統組成：

?1. 傳感器選型對比?

?2. 抗干擾設計?

?頻段選擇?：470MHz（中國LoRa免許可頻段）

?跳頻技術?：避免同頻干擾

?EMC防護?：傳感器電路板加裝磁環濾波

?3. 電源方案?

?鋰電池+太陽能?：適用于無電源區域（續航≥3年）

?工業24V供電?：固定式監測點

?三、部署方案?

?1. 傳感器布置?

?深埋式?：

縱向間距5m，深度1.5~3m（根據料堆高度）

采用316不銹鋼探桿（耐腐蝕）

?表面式?：

安裝在料堆邊緣支架上（避免機械損傷）

?2. 網絡優化?

?信號測試?：使用LoRa RSSI檢測工具調整網關位置

?冗余設計?：關鍵區域部署雙網關

?3. 典型配置清單?

?四、系統優勢?

?無布線?：避免料堆移動損壞電纜

?預警功能?：溫度梯度>5℃/h時觸發自燃預警

?擴展性?：可集成濕度、CO濃度監測

?五、實施案例?

?某焦化廠煤場?：

部署120個無線傳感器，覆蓋8萬㎡

減少人工巡檢頻次70%，年避免自燃損失超200萬元

如需定制方案，請?zhí)峁┝蠄龀叽?、物料類型及溫度閾值要求?/p>
