LM2766 CMOS 電荷泵電壓轉換器可作為 1.8 V 至 5.5 V 范圍內輸入電壓的倍壓器工作。該電路使用兩個低成本電容器和一個二極管,可提供高達
20 mA 的輸出電流。
LM2766 在 200kHz 開關頻率下工作,以降低輸出電阻和電壓紋波。LM2766 的工作電流僅為 350 μA(大多數負載下工作效率大于 90%)和 0.1 μA 典型關斷電流,為電池供電系統提供了理想的性能。該器件采用SOT-23 6引腳封裝制造。
*附件:lm2766.pdf
特性
- 輸入電源電壓加倍
- SOT-23 6引腳封裝
- 20-Ω典型輸出阻抗
- 20 mA 時 90% 典型轉換效率
- 0.1μA典型關斷電流
參數

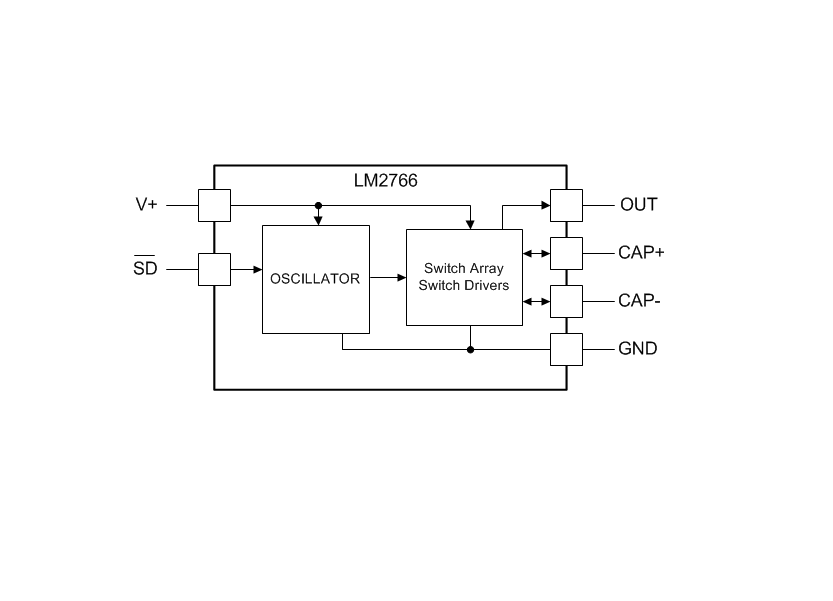

方框圖
?1. 核心特性?
- ?電壓倍增功能?:將1.8V至5.5V輸入電壓倍增為2倍輸出,最大輸出電流20mA(1.8V-2.5V輸入時為10mA)。
- ?高效節能?:典型轉換效率90%(20mA負載),待機電流僅0.1μA。
- ?緊湊封裝?:SOT-23 6引腳封裝(尺寸2.9mm × 1.6mm)。
?2. 關鍵參數?
- ?輸出阻抗?:典型值20Ω(受電容ESR影響)。
- ?開關頻率?:200kHz,降低輸出紋波。
- ?工作溫度?:-40°C至85°C。
?3. 典型應用?
- ?電路設計?:需外接2個電容(推薦低ESR型號)和1個肖特基二極管(如1N5817)。
- ?場景?:手機、PDA、運放電源等電池供電設備。
?4. 擴展功能?
- ?并聯?:降低輸出阻抗(公式:總阻抗=單路阻抗/并聯數)。
- ?級聯?:實現更高電壓輸出(效率隨級數增加下降)。
- ?穩壓?:可搭配LDO(如LP2980)實現穩壓輸出。
?5. 設計要點?
- ?電容選擇?:優先選用低ESR電容(如Nichicon PL系列)以提升效率。
- ?布局建議?:輸入/輸出電容盡量靠近芯片引腳,減少寄生電感。
?6. 安全規范?
- ?絕對最大額定值?:輸入電壓≤5.8V,輸出短路耐受時間1秒(高溫下需避免短路)。
- ?ESD防護?:HBM 2000V,CDM 200V。
-
