LM2681 CMOS電荷泵電壓轉換器作為+2.5V至+5.5V范圍內輸入電壓的倍壓器工作。該電路使用兩個低成本電容器和一個二極管（啟動期間需要），可提供高達 20 mA 的輸出電流。LM2681 還可以用作分壓器，將 +1.8V 至 +11V 范圍內的電壓分成兩半。

LM2681 在 160 kHz 振蕩器頻率下工作，以降低輸出電阻和電壓紋波。LM2681 的工作電流僅為 550 μA（大多數負載下的工作效率大于 90%），為電池供電系統提供了理想的性能。該器件采用SOT-23、6引腳封裝。
*附件：lm2681.pdf

特性

• 將輸入電源電壓加倍或分頻
• SOT-23 6引腳封裝
• 15Ω典型輸出阻抗
• 20 mA 時 90% 典型轉換效率

參數

方框圖

?1. 產品概述?
LM2681 是一款 CMOS 電荷泵電壓轉換器，支持以下兩種工作模式：

• ?電壓倍增模式?：輸入范圍 +2.5V 至 +5.5V，輸出電流可達 20 mA，典型轉換效率 90%。
• ?電壓分壓模式?：輸入范圍 +1.8V 至 +11V，輸出為輸入電壓的一半。
  采用 SOT-23 6 引腳封裝，適用于電池供電設備（如手機、PDA、手持儀器等）。

?2. 關鍵特性?

• ?電氣參數?：
  • 典型輸出阻抗：15Ω
  • 振蕩器頻率：160 kHz（降低輸出紋波）
  • 靜態電流：550 μA（低功耗設計）
• ?保護功能?：
  • 輸出短路保護（1 秒內耐受）
  • ESD 防護等級：2 kV

?3. 典型應用電路?

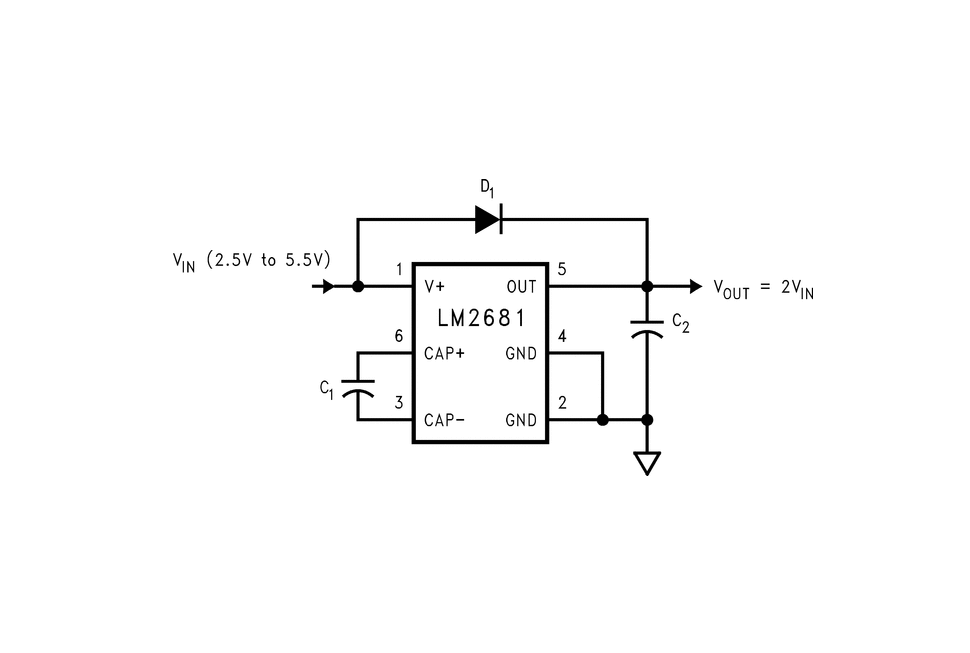

• ?電壓倍增電路?：需外接 2 個電容和 1 個啟動二極管（如 1N5817）。
• ?電壓分壓電路?：無需啟動二極管，直接切換輸入/輸出引腳。

?4. 設計注意事項?

• ?電容選擇?：推薦低 ESR 電容（如鉭電容或陶瓷電容）以降低輸出阻抗和紋波。
• ?并聯/級聯應用?：
  • 并聯可降低輸出阻抗（公式：Rout_total = Rout/n）。
  • 級聯可提高輸出電壓（但效率會下降）。
• ?輸出穩壓?：可搭配 LDO（如 LP2980）實現穩壓輸出。

?5. 性能曲線?
文檔提供了輸出阻抗、效率、頻率隨電壓/溫度變化的曲線圖（見圖 2-9），供設計參考。

?6. 封裝與訂購信息?

• 封裝型號：SOT-23 (DBV) 6 引腳
• 工作溫度范圍：-40°C 至 +85°C
• 訂購后綴示例：LM2681M6/NOPB（卷帶包裝）
