LM2765 CMOS 電荷泵電壓轉換器可作為 1.8 V 至 5.5 V 范圍內輸入電壓的倍壓器工作。該電路使用兩個低成本電容器和一個二極管，可提供高達 20 mA 的輸出電流。

LM2765 在 50kHz 開關頻率下工作，以降低輸出電阻和電壓紋波。LM2765 的工作電流僅為 130 μA（大多數負載下的工作效率大于 90%）和 0.1 μA 的典型關斷電流，為電池供電系統提供了理想的性能。該器件采用 6 引腳 SOT-23 封裝制造。
*附件：lm2765.pdf

特性

• 輸入電源電壓加倍
• SOT-23 6引腳封裝
• 20-Ω典型輸出阻抗
• 20 mA 時 90% 典型轉換效率
• 0.1μA典型關斷電流

參數

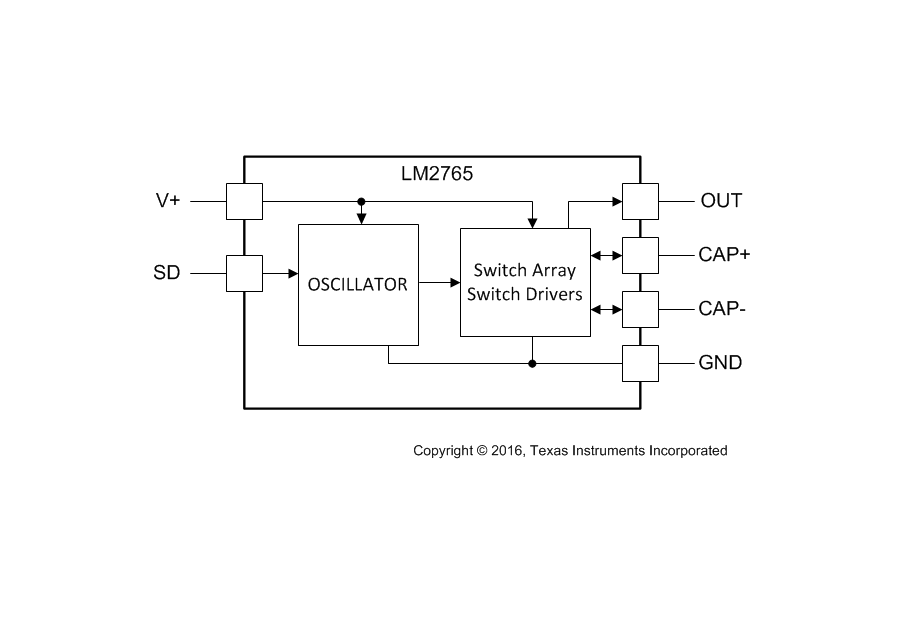

方框圖

?1. 產品概述?

• 型號：LM2765 CMOS電荷泵電壓轉換器
• 功能：輸入電壓倍增器（1.8V-5.5V輸入，2倍輸出）
• 封裝：6引腳SOT-23
• 關鍵參數：20Ω典型輸出阻抗，90%轉換效率（20mA時），0.1μA關斷電流

?2. 主要特性?

• 電壓倍增功能：通過外部電容實現2倍升壓
• 高效節能：工作電流僅130μA，關斷模式0.1μA
• 50kHz開關頻率：降低輸出紋波
• 寬輸入范圍：1.8V至5.5V
• 輸出能力：最大20mA電流

?3. 典型應用?

• 移動設備：手機、PDA、傳呼機
• 電源系統：運放供電、接口電源
• 便攜儀器

?4. 技術細節?

• 引腳配置：V+(電源)、GND(地)、CAP±(泵電容)、OUT(輸出)、SD(關斷控制)
• 工作模式：
  • 正常模式：SD接地
  • 關斷模式：SD接高電平（>40%V+）
• 熱特性：結溫范圍-40℃至100℃

?5. 設計要點?

• 電容選擇：推薦3.3μF低ESR電容
• 布局建議：
  • 輸入/輸出電容就近放置
  • 縮短泵電容引線
• 擴展方案：
  • 并聯：降低輸出阻抗
  • 級聯：實現更高倍壓（需注意效率下降）

?6. 安全規范?

• ESD防護：2000V HBM
• 絕對最大額定值：
  • 輸入電壓：5.8V
  • 工作溫度：-40℃至85℃
