TPS6014x 升壓穩壓電荷泵可±從 1.8V至3.6V輸入電壓范圍。這些器件通常由兩個堿性、鎳鎘或 鎳氫電池，并從 2V 輸入提供至少 100 mA 的輸出電流。只有四個 需要外部電容器來構建完整的電壓三倍電荷泵。

這些器件使用脈沖跳躍拓?fù)鋪?lái)調節輸出。控制器是 針對整個輸出電流范圍內的最低輸出電壓紋波進行了優化。輸出峰值 電流，因此輸出電壓紋波與傳統相比大大降低 通過調節電荷泵輸出電阻來實現脈沖跳跳拓?fù)?。在輕負載下最大 限制輸出電阻以確保低靜態電流。
*附件：tps60141.pdf

該TPS60140包括一個低電量比較器，如果電池電量 電壓降至用戶可調的閾值電壓以下。該TPS60141具有電源良好的輸出 當輸出電壓達到其標稱值的 90% 時，它就會激活。

邏輯關斷功能禁用轉換器，將電源電流降低到 最大 1 μA，并斷開輸出與輸入的連接。特殊的電流控制電路 防止在啟動過程中從電池中汲取過多電流。該DC/DC轉換器 不需要電感器，因此 EMI 幾乎不值得關注。TPS6014x 在自由空氣上運行 溫度范圍為 –40°C 至 85°C。 它采用小型、熱增強型 20 引腳 HTSSOP 包 （PWP）。

特性

• 穩壓 5 V ±4% 輸出電壓
• 高達 100 mA 的輸出電流
• 1.8V至3.6V輸入電壓范圍
• 65μA靜態電源電流
• 0.05μA 關斷電流，關斷時電池
  與負載隔離
• 集成低電量或電源良好指示燈
• 整個輸出
  電流范圍內的低輸出電壓紋波
• 無需電感
  器，設計簡單，采用低EMI電源
• 提供評估模塊 （TPS60140EVM-144）
• 采用 6.5 mm × 4.4 mm 20 引腳 HTSSOP
  封裝
  參數

  方框圖

?1. 核心功能?

• ?輸入/輸出特性?：輸入電壓范圍1.8V至3.6V，輸出穩定的5V±4%電壓，最大輸出電流100mA。
• ?高效拓?fù)?/strong>?：采用改進的脈沖跳躍（pulse-skip）拓?fù)?，集成電荷泵電壓三倍器，僅需4個外部電容。
• ?低功耗設計?：靜態電流65μA，關斷電流0.05μA，支持負載與輸入隔離。

?2. 關鍵特性?

• ?集成功能?：
  • ?TPS60140?：低電量檢測器（LBI/LBO），可調閾值電壓。
  • ?TPS60141?：電源就緒指示（PG），輸出達90%標稱值時激活。
• ?EMI優化?：無電感設計，降低電磁干擾。
• ?保護機制?：短路保護、欠壓鎖定（UVLO，閾值1.6V）。

?3. 應用場景?

• 電池供電設備（如兩節電池升壓至5V）、便攜式儀器、醫療設備、智能卡供電等。

?4. 設計要點?

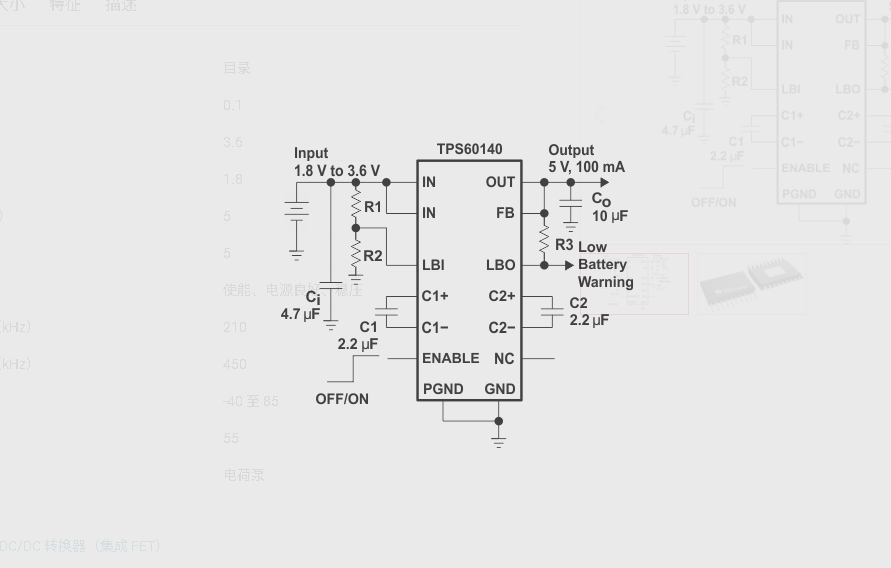

• ?電容選型?：推薦X7R/X5R陶瓷電容，飛跨電容（C1/C2）2.2μF，輸入電容4.7μF，輸出電容10μF（低ESR優先）。
• ?布局建議?：短接地路徑，電容靠近IC放置，參考EVM模塊布局優化散熱（HTSSOP-20封裝熱阻41°C/W）。

?5. 性能數據?

• ?效率?：典型值80%（2.4V輸入/50mA輸出），最低45%（3.6V輸入/100mA輸出）。
• ?紋波?：40mV（滿載），可通過增大輸出電容進一步降低。

?6. 型號差異?

• ?TPS60140?：支持低電量警告（LBO），需外部分壓電阻設置閾值。
• ?TPS60141?：提供電源就緒信號（PG），無需外部配置。

?7. 文檔支持?

• 包含完整電氣特性、典型應用電路、熱性能數據及封裝信息（如HTSSOP-20尺寸6.5mm×4.4mm）。

?注?：具體設計需參考數據手冊中的絕對最大額定值（如輸入電壓≤3.6V）和推薦工作條件。
