TPS6014x 升壓穩壓電荷泵可±從 1.8V至3.6V輸入電壓范圍。這些器件通常由兩個堿性、鎳鎘或 鎳氫電池，并從 2V 輸入提供至少 100 mA 的輸出電流。只有四個 需要外部電容器來構建完整的電壓三倍電荷泵。

這些器件使用脈沖跳躍拓?fù)鋪碚{(diào)節輸出。控制器是 針對整個輸出電流范圍內的最低輸出電壓紋波進行了優化。輸出峰值 電流，因此輸出電壓紋波與傳統相比大大降低 通過調節電荷泵輸出電阻來實現脈沖跳跳拓?fù)洹Ｔ谳p負載下最大 限制輸出電阻以確保低靜態電流。
*附件：tps60140.pdf

該TPS60140包括一個低電量比較器，如果電池電量 電壓降至用戶可調的閾值電壓以下。該TPS60141具有電源良好的輸出 當輸出電壓達到其標稱值的 90% 時，它就會激活。

邏輯關斷功能禁用轉換器，將電源電流降低到 最大 1 μA，并斷開輸出與輸入的連接。特殊的電流控制電路 防止在啟動過程中從電池中汲取過多電流。該DC/DC轉換器 不需要電感器，因此 EMI 幾乎不值得關注。TPS6014x 在自由空氣上運行 溫度范圍為 –40°C 至 85°C。 它采用小型、熱增強型 20 引腳 HTSSOP 包 （PWP）。

特性

• 穩壓 5 V ±4% 輸出電壓
• 高達 100 mA 的輸出電流
• 1.8V至3.6V輸入電壓范圍
• 65μA靜態電源電流
• 0.05μA 關斷電流，關斷時電池
  與負載隔離
• 集成低電量或電源良好指示燈
• 整個輸出
  電流范圍內的低輸出電壓紋波
• 無需電感
  器，設計簡單，采用低EMI電源
• 提供評估模塊 （TPS60140EVM-144）
• 采用 6.5 mm × 4.4 mm 20 引腳 HTSSOP
  封裝
  參數

  方框圖


?1. 產品概述?

• ?型號?：TPS60140/TPS60141，是德州儀器（TI）推出的低功耗電荷泵電壓三倍器，輸入電壓范圍1.8V至3.6V，輸出穩定的5V±4%電壓，最大輸出電流100mA。
• ?特點?：
  • 無需電感，僅需4個外部電容即可構建完整電路。
  • 靜態電流低至65μA，關斷電流僅0.05μA。
  • 集成低電量檢測（TPS60140）或電源良好指示（TPS60141）。
  • 采用脈沖跳躍（pulse-skip）拓?fù)鋬?yōu)化輸出紋波。

?2. 關鍵參數?

• ?輸入電壓?：1.8V–3.6V（典型值2V時輸出100mA）。
• ?效率?：典型效率80%（2.4V輸入、50mA負載）。
• ?封裝?：20引腳HTSSOP（6.5mm×4.4mm），支持-40°C至85°C工作溫度。

?3. 功能模塊?

• ?TPS60140?：包含低電量比較器，可自定義觸發閾值（通過電阻分壓）。
• ?TPS60141?：提供電源良好信號（輸出達90%標稱值時激活）。
• ?保護功能?：短路保護、欠壓鎖定（UVLO）及軟啟動限制浪涌電流。

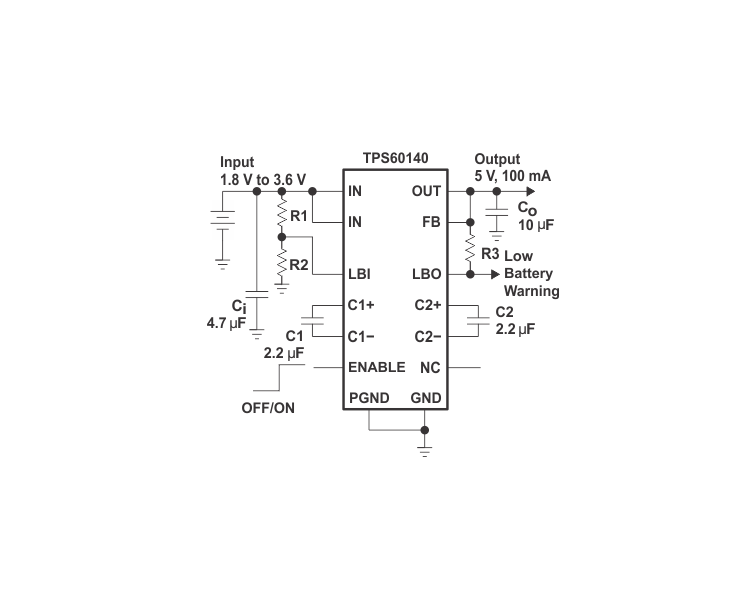

?4. 典型應用電路?

• 外部元件：輸入電容（4.7μF）、飛跨電容（2.2μF×2）、輸出電容（10μF）。
• 布局建議：優先使用低ESR陶瓷電容（X7R/X5R材質），縮短走線以降低EMI。

?5. 設計注意事項?

• ?電容選擇?：輸出電流和紋波要求決定電容值（如100mA負載需10μF輸出電容）。
• ?散熱?：最大功耗580mW（3.6V輸入、100mA輸出），需注意PCB散熱設計。

?6. 文檔支持?

• 提供評估模塊（TPS60140EVM-144）和參考設計（如PowerPAD布局指南）。

?應用場景?

• 電池供電設備（如便攜儀器、醫療設備）、5V智能卡供電、替代帶電感的DC-DC轉換器。
