一、背景

1.新型電力系統發展迅速

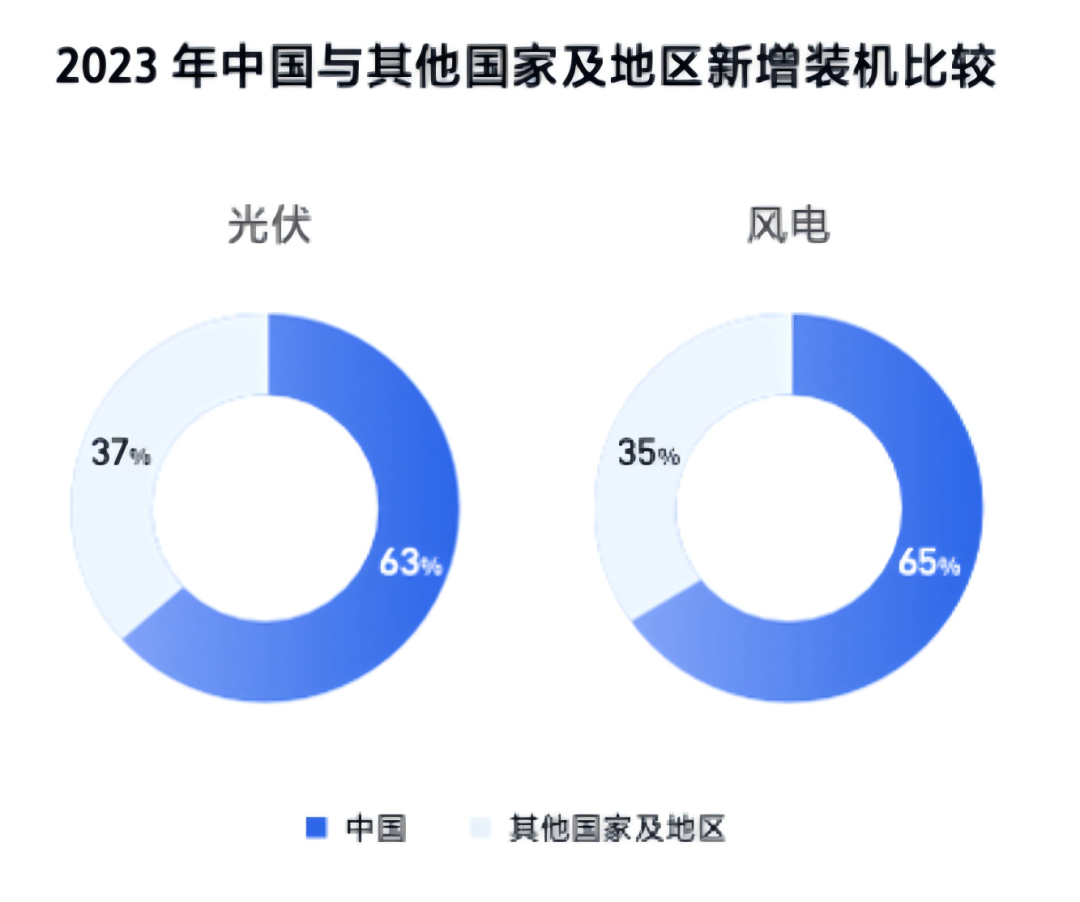

當前，我國新能源裝機容量穩居全球前列，在實現“雙碳”目標的背景下，隨著大規模分布式新能源裝機并網，越來越多的用電企業告別了傳統的電網單一電源的模式，通過新建分布式光伏、風電、儲能等新能源來降低企業能源成本和碳排放。

安科瑞

2.新能源汽車充電需求激增

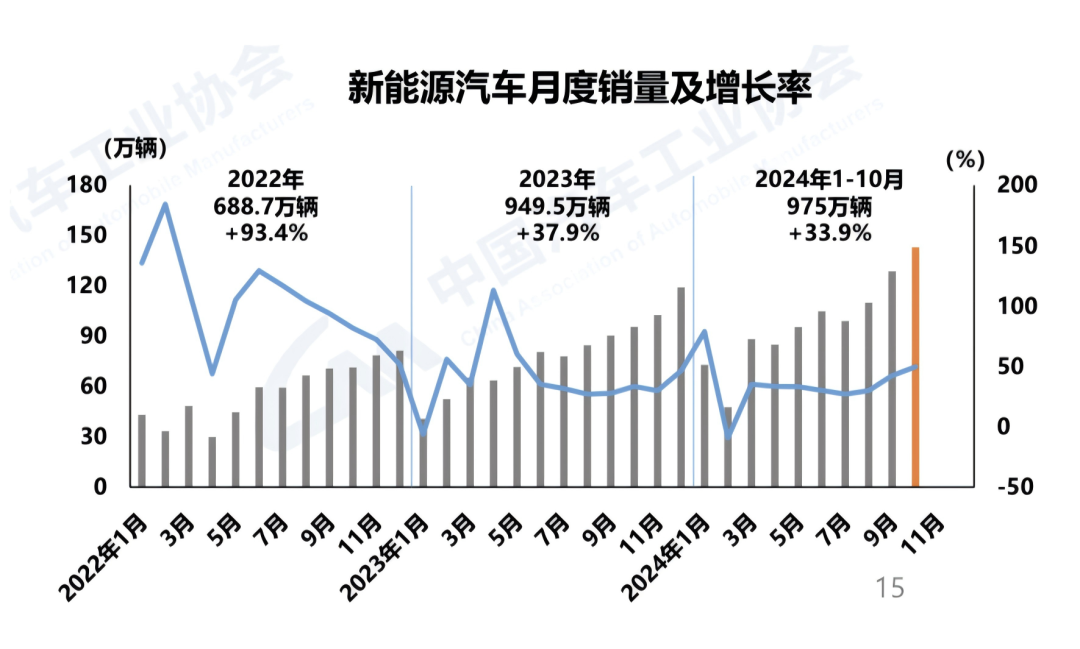

新能源汽車保有量截至2024年底為3140萬輛，2025年銷量將突破1600萬輛，新能源汽車滲透率超過50%，超越燃油車，這將會產生大量的充電需求。光儲充一體化已經成為新能源建設的重要趨勢，都依賴智慧能源管理系統進行管理。

二、10kV并網分布式光伏

1.概述

分布式光伏發電監控系統的電力二次部分主要包含繼電保護及安全自動裝置，具體如線路保護裝置、安全自動裝置、防孤島保護裝置、UPS 電源等；為滿足調度自動化要求，需配置遠動系統、對時設備及安全防護裝置；為實現系統電量統計，需配備電能計量裝置，包括關口計量表、并網電能表、自用電計量電能表及采集終端等；為保障并網電能質量達標，需配置電能質量監測裝置；同時，還需搭建覆蓋整個光伏系統的通信設備，以滿足系統互聯互通與可管理性需求。

依據《分布式電源接入電網技術規定》《電能質量管理辦法（暫行）》等相關標準規范，光伏電站并網點需對電能質量進行監測；根據《分布式電源接入電網技術規定》，并網點應安裝防孤島保護裝置；對于自發自用、余電不上網的系統，其公共連接點處還需額外配置防逆流保護裝置。

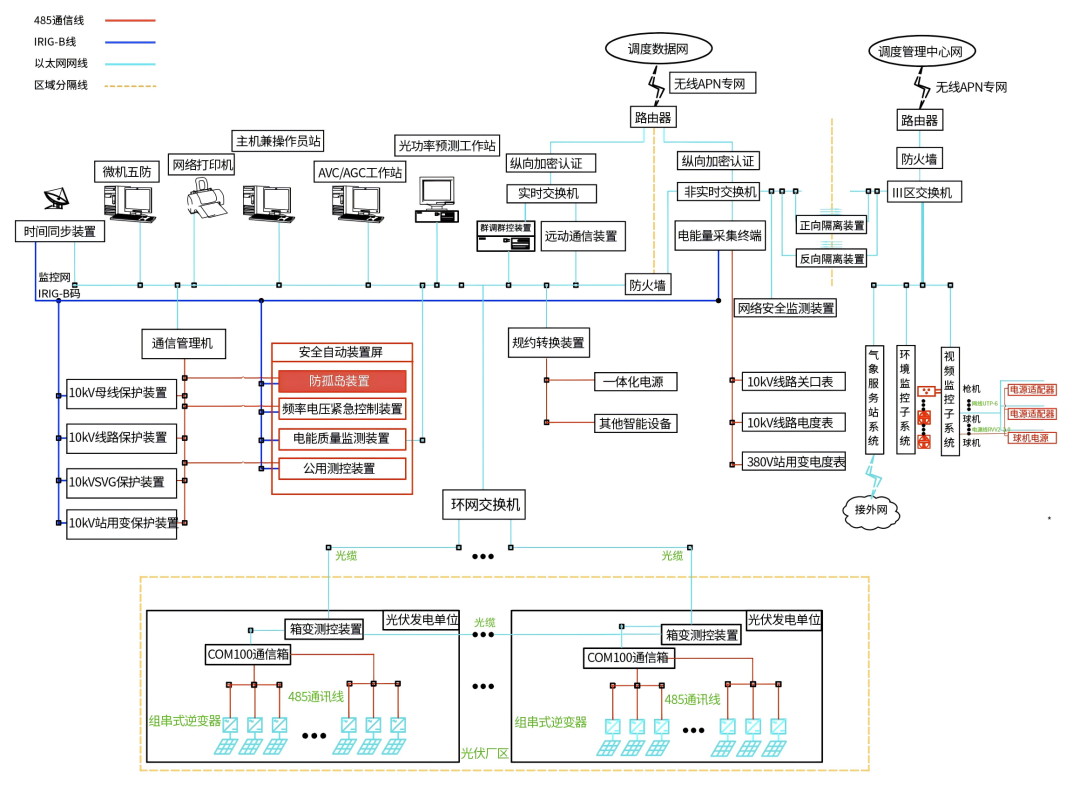

系統架構

2.分布式光伏監控系統解決方案功能

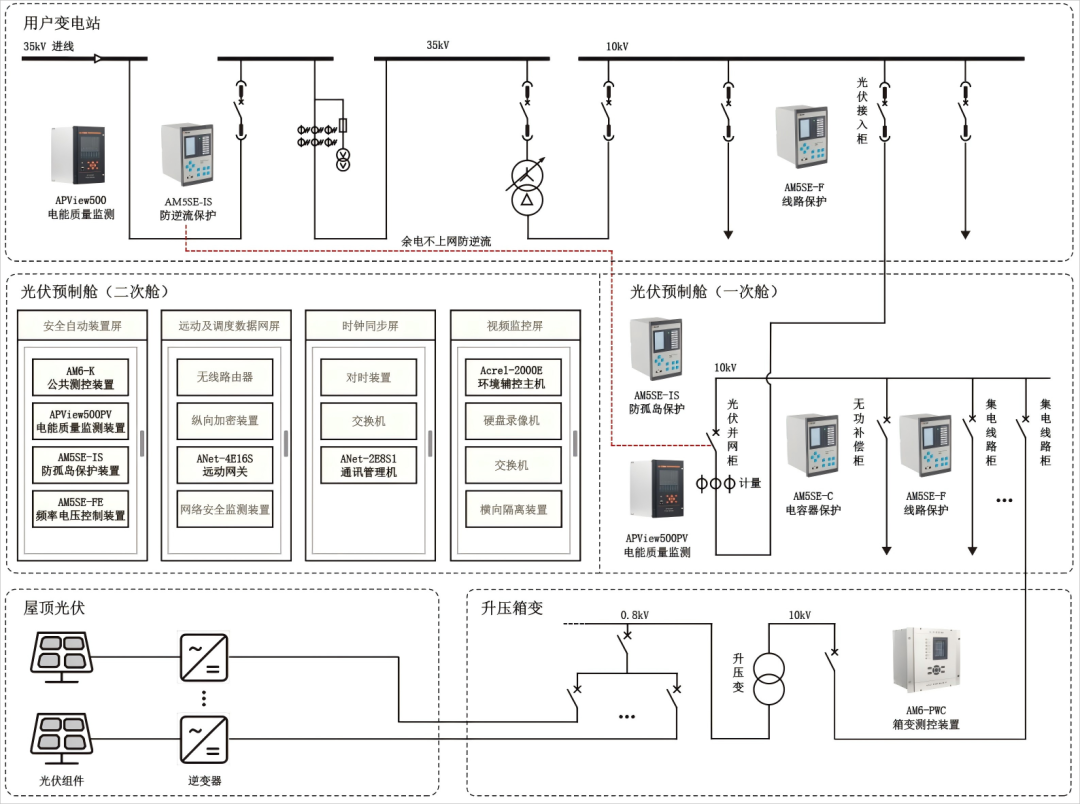

拓樸圖

①全站安全穩定運行：依賴繼電保護及安全自動裝置

②發電效益與收益：涉及逆變器監測與箱變測控、光功率預測、防逆流保護與控制策略

③標準規范并網：包含 AGC/AVC 控制系統、調度自動化、安全防護

④全站電力監控與運維：借助環境輔控系統、視頻監控系統

三、Acrel-1000DP分布式光伏監控系統功能

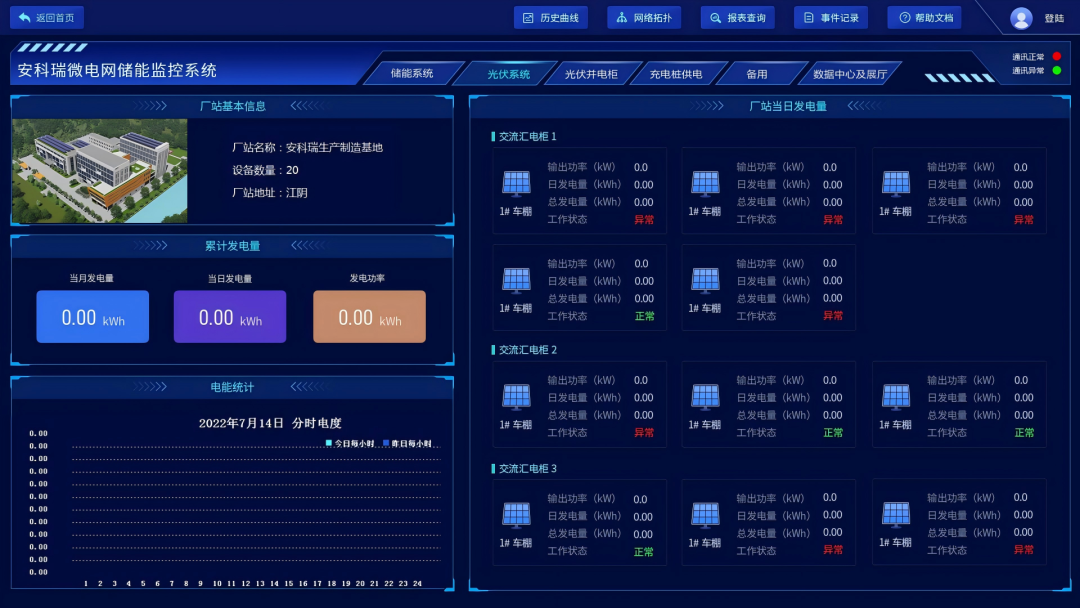

1.全站綜合監測

展示光伏電站名稱、位置、逆變器數量等基本信息；

統計當前光伏電站日、月、年發電量；

按匯流數據分散分析每組光伏組件發電功率以及工作狀態。

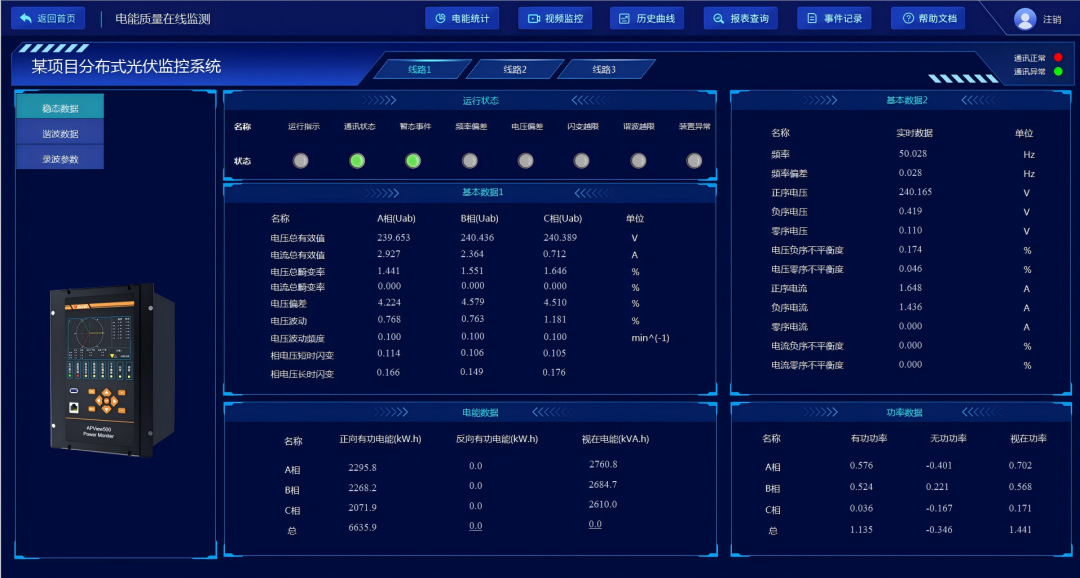

2.并網點電能質量分析

監測站內電能質量檢測儀所采集數據，如電壓有效值，偏差率，諧波畸變率，電流有效值，分相功率，總功率等；

通過柱狀圖展示電能質量檢測儀諧波和間諧波各頻譜；

通過曲線圖展示三相電流/電壓諧波數據、實時負荷曲線、有效值/波動/偏差/閃變等參數；

展示所選站點下全部電能質量檢測儀所有暫態事件

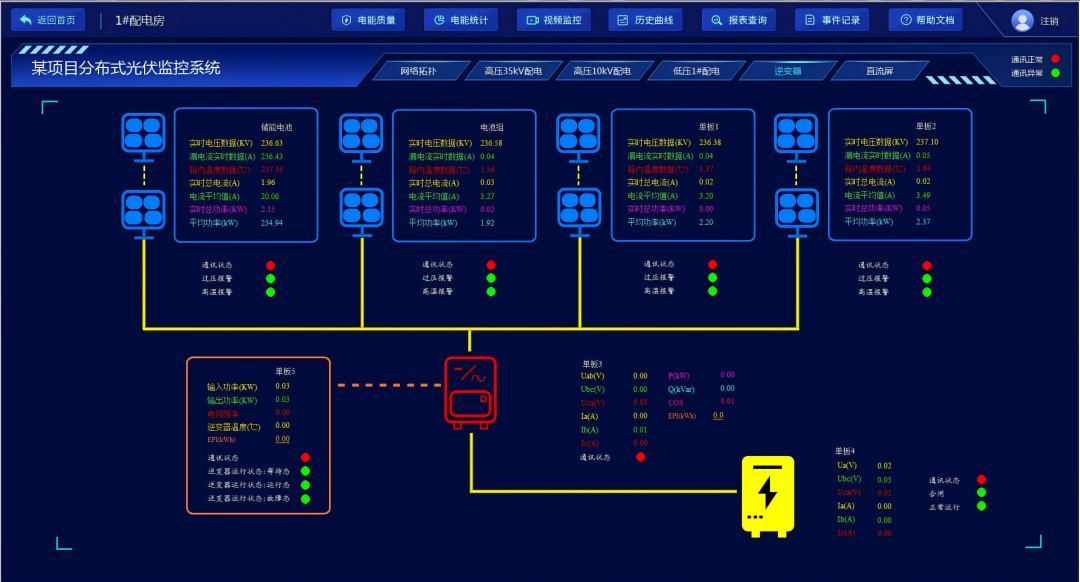

3.逆變器運行監測

監測整個光伏陣列各個組件的電壓、電流、功率等電參量信息；

監測逆變器當前輸入功率、輸出功率、溫度及當前狀態等信息；

監測逆變器交直流側電參量信息。

4.逆變器運行分析

展示逆變器交流側總有功功率曲線；

展示逆變器直流側電壓曲線；

展示當前光伏發電站所處環境溫度曲線；

綜合分析環境對光伏發電的影響。

（陽光電源，錦浪，固德威，華為等）

四、總結

在 “雙碳” 目標與新型電力系統發展背景下，企業轉向分布式光伏降本減碳；新能源汽車增長催生大量充電需求，光儲充一體化依賴智慧能源管理，安科瑞積極參與。

10kV 并網分布式光伏監控系統構建有明確規范，含多種保護、調度、計量、電能質量監測及通信設備，按標準需監測電能質量、裝防孤島裝置，部分需防逆流裝置，系統架構和方案是穩定運行保障。

Acrel-1000DP 系統功能可綜合監測電站信息與組件狀態、分析并網點電能質量、監測逆變器運行及分析環境影響，適配多品牌逆變器，為 10kV 并網分布式光伏穩定運行提供技術支持。
