隨著電子控制技術和精密制造技術的發展，越來越多的微小型高精度驅動器和傳感器得到研究和制造，并得到廣泛應用。流體的高精度輸送是現代科技領域重要的手段，在臨床中，糖尿病患者對于體內胰島素量的精確控制的需求不斷增加。與其他驅動技術相比，壓電驅動器具有體積小、響應速度快、功率密度及工作頻率高、高精度、長行程和機械動力學性能好等優點。另外壓電驅動可以不使用線圈，既不產生也不受到電磁干擾。因此壓電驅動器能夠在強磁場、低溫等惡劣環境條件下正常工作。

安泰電子ATA-2042高壓放大器，可以提供400Vpp交流信號，能產生直流、交流正弦、脈沖、方波、三角波、鋸齒波和任意波形等，可驅動壓電材料，構建實驗環境。

實驗名稱：V型粘滑式壓電驅動器設計與實驗研究

實驗原理：

粘滑式壓電驅動器依靠壓電陶瓷驅動定子形變，由與滑塊之間的摩擦力驅動，粘滑式原理主要是利用鋸齒波電信號，使柔性梁在壓電雙晶片的驅動下發生彈性變形，定子在與滑塊接觸的過程中產生摩擦力，由于不同階段柔性梁的彈性變形速度不同，產生不同狀態的摩擦力，從而產生位移差，進而實現導軌的直線位移輸出，該裝置可實現正反兩個方向移動。

實驗框圖：

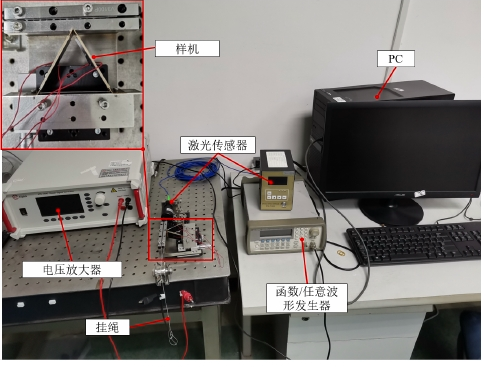

實驗實拍圖：

實驗過程：

實驗首先需要將激光位移傳感器光學頭的激光光斑在滑塊上對焦，確定有效測量范圍。調節波形發生器產生鋸齒波信號，再經過電壓放大器調節放大驅動器所需輸入電壓，輸出端與驅動器壓電片電極相連接。激光位移傳感器用來測量采集滑塊的末端位移，通過激光位移傳感器的控制器記錄位移數據，重復多次測量并將采集到的數據保存到計算機以供后續分析處理。

應用方向：航空航天、精密加工、光學工程、生物工程、半導體制造

應用場景：動微型胰島素注射泵、高精度運送、分配流體、藥物輸送

產品推薦：

圖：ATA-2042高壓放大器指標參數

本資料由Aigtek安泰電子整理發布，更多案例及產品詳情請持續關注我們。西安安泰電子Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
