臺灣偉斯掃碼槍通過RS232轉Profinet網關接入西門子1200 PLC的完整指南

在工業自動化領域，設備間的無縫通信是提升生產效率的關鍵。本文將詳細解析如何將臺灣偉斯掃碼槍通過RS232轉Profinet網關接入西門子1200系列PLC，實現數據高效傳輸與系統集成。

掃碼槍通常采用RS232串口通信，而西門子PLC的Profinet網絡是一種基于工業以太網的高效協議。兩者的通信協議差異如同“語言不通”，直接連接會導致數據無法識別。RS232轉Profinet網關（如XD-PNR200）充當“翻譯官”，將串口信號轉換為Profinet協議，同時提升通信穩定性和抗干擾能力。

RS232轉Profinet網關配置步驟詳解

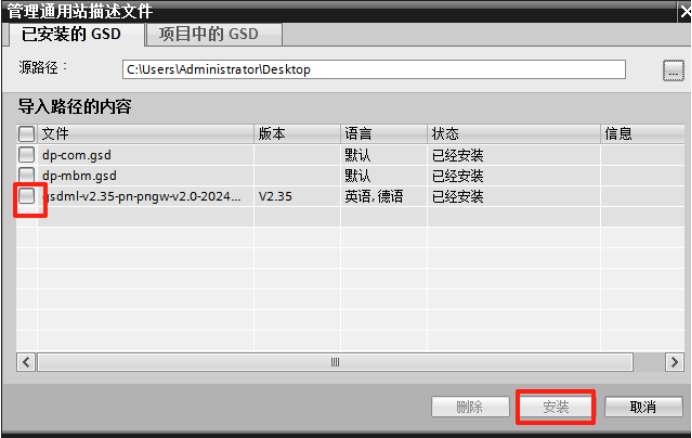

安裝GSD文件：在博圖（TIA Portal）軟件中加載網關的GSD文件，這是設備的“驅動程序”，確保PLC能識別RS232轉Profinet網關。

設備添加與參數設置：

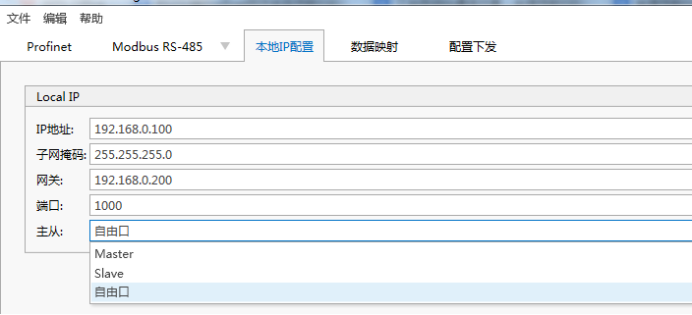

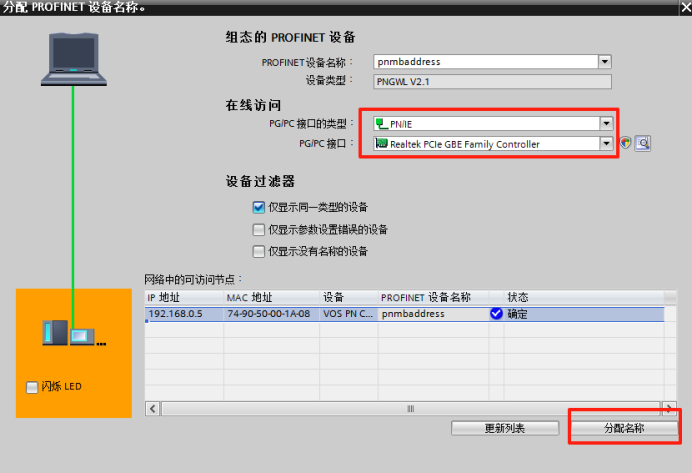

分配IP地址，如同給RS232轉Profinet網關分配“門牌號”；

設置數據長度和通信模式（如RTU或ASCII），匹配掃碼槍的輸出格式。

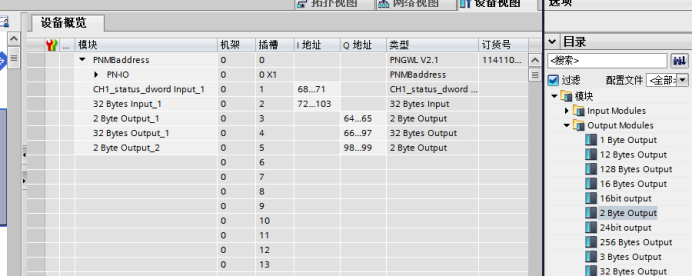

數據映射測試：將掃碼槍的條碼數據映射到PLC的輸入寄存器，通過模擬信號驗證通信是否暢通。

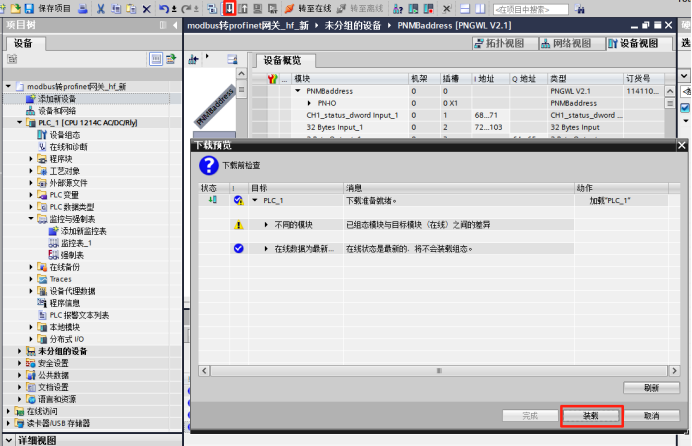

下載組態配置到plc

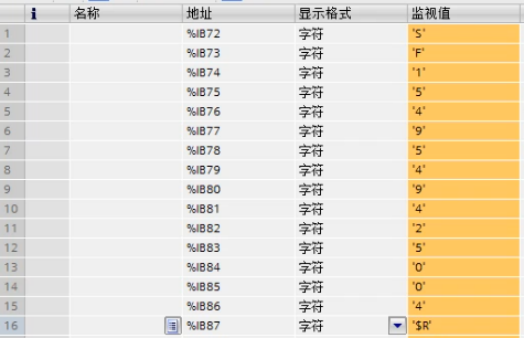

最后在監控表監控plc分配的I地址查看掃碼槍掃描到的數據

通過上述步驟，臺灣偉斯掃碼槍可高效集成到西門子1200 PLC系統中，成為智能工廠的“數據觸角”。這一方案不僅技術成熟，更能為企業帶來顯著的效率提升和成本優化。未來，隨著工業4.0的推進，此類協議轉換技術將扮演更加關鍵的角色。
