工業自動化通信方案：臺灣偉斯掃碼槍通過RS232轉Profinet網關接入西門子S7-1200 PLC系統詳解

在工業自動化領域，設備間的通信如同神經網絡的信號傳遞，需要精準且高效的連接方式。本文將聚焦如何將臺灣偉斯掃碼槍通過RS232轉Profinet網關接入西門子S7-1200 PLC系統，為讀者拆解這一技術方案的核心要點。

網關的核心作用

RS232與Profinet的差異如同鄉間小路與高速公路的對比——前者是傳統的串口通信協議，傳輸速率較低且距離受限；后者則是基于工業以太網的高速協議，支持多設備并行通信。RS232轉Profinet網關承擔著“協議翻譯官”的角色，通過硬件電路和嵌入式軟件的雙重配合，將掃碼槍發出的串口信號轉換為PLC可識別的Profinet數據包。這一過程需確保數據完整性，如同國際會議中的同聲傳譯，既要準確又要實時。

實際部署中，需準備臺灣偉斯掃碼槍、RS232轉Profinet網關（如興達易控XD-PNR200型號）及西門子S7-1200 PLC三大部分。掃碼槍通過DB9接口與RS232與Profinet網關的RS232端口相連，RS232與Profinet網關則通過網線接入PLC的PROFINET接口。這種連接方式類似于在掃碼槍與PLC之間架設了“數據立交橋”，物理層采用銅纜傳輸電信號，網絡層則依托IP地址實現設備尋址。

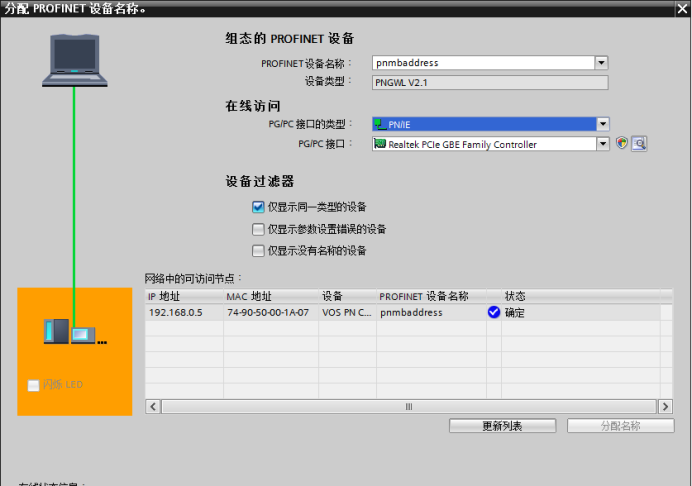

在博途（TIA Portal）軟件環境中，工程師需完成雙重參數匹配：首先為RS232與Profinet網關分配固定IP地址并設置Profinet設備名稱

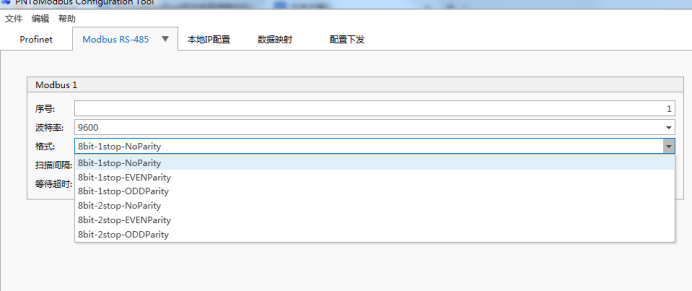

其次需保持掃碼槍與RS232與Profinet網關的串口參數完全一致。這包括波特率（數據流速）、數據位（單次傳輸信息量）、停止位（數據包間隔標識）等關鍵參數

數據傳輸?shù)闹悄軆?yōu)化

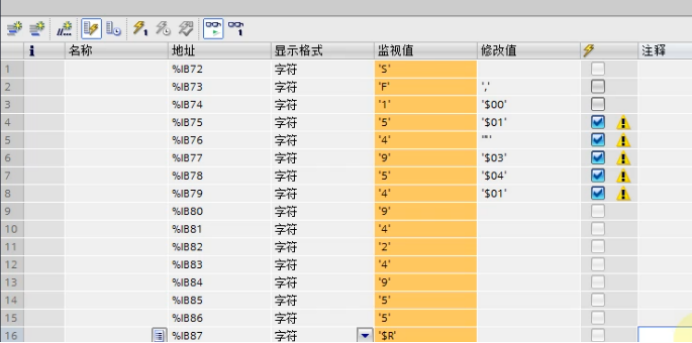

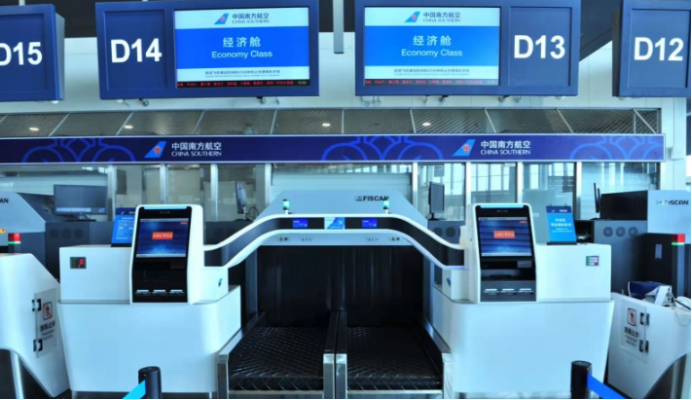

實際應用中需考慮掃碼槍的連續工作特性。通過RS232與Profinet網關內置的緩存機制，可避免因PLC掃描周期與掃碼頻率不匹配導致的數據丟失。部分RS232與Profinet網關還支持?jǐn)?shù)據過濾功能，例如只提取包含特定標識符的條碼信息，這類似于機場行李分揀系統自動識別目的地標簽。對于高頻次掃碼場景（如每分鐘200次以上），建議啟用數據校驗機制，采用奇偶校驗或CRC循環冗余校驗，確保每個數據包如同帶有防偽標記的機密文件般可靠。

生產線的實戰演繹

在某汽車零部件生產線中，這套系統實現了雙槍協同作業。兩臺偉斯掃碼槍分別負責讀取零部件二維碼和托盤標識碼，通過XD-PNR200網關將數據實時傳輸至S7-1200 PLC。PLC根據掃碼結果控制機械臂分揀路徑，并將數據上傳至MES系統。這種配置使產線換型時間縮短40%，錯誤率從萬分之五降至百萬分之一以下，相當于給生產線裝上了“電子眼”和“智能腦”。

通過這種通信架構的搭建，傳統串口設備得以融入工業4.0體系，既保護了企業原有設備投資，又實現了數據采集的智能化升級。未來隨著邊緣計算技術的滲透，這類網關還可能集成數據預處理功能，讓工業通信從簡單的“傳聲筒”進化為具備初級判斷能力的“智能助手”。
