如何用Arduino Nano/UNO R3開發板給另一個Arduino IDE不能下載的Arduino Nano/UNO R3開發板重新燒錄引導程序bootlaoder
@[toc]
一、準備一個能夠Arduino IDE下載的Arduino Nano/UNO R3開發板
二、制作ArduinoISP編程器
把一個能夠Arduino IDE下載的Arduino Nano/UNO R3開發板制作成為一個 ArduinoISP編程器 ，在Arduino IDE中自帶的示例中打開ArduinoISP示例，并把此例程編譯燒錄到這個Arduino Nano/UNO R3開發板中。
三、兩個開發板接線
ArduinoISP示例程序中，有一行注釋是D10引腳被用作復位目標微控制，那么就是能夠Arduino IDE下載的Arduino Nano/UNO R3開發板的D10引腳連接到不能夠Arduino IDE下載的Arduino Nano/UNO R3開發板的ICSP接口的RESET復位針腳上，接線如下圖所示
Arduino Nano的ICSP引腳如下圖所示
Arduino UNO的ICSP引腳如下圖所示
此時左邊的開發板USB口插電腦，右邊的開發板USB口不連接電腦
四、燒錄引導程序bootlaoder
按如圖所示中，選擇好后，點擊燒錄引導程序
五、驗證
斷開兩個開發板的接線，電腦連接好剛燒錄好的引導程序的開發板，打開一個Blink的示例程序，編譯上傳，觀察輸出結果，說明程序已經通過Arduino IDE下載到了剛燒錄好的引導程序的Arduino Nano/UNO R3開發板中了。
聲明：本文內容及配圖由入駐作者撰寫或者入駐合作網站授權轉載。文章觀點僅代表作者本人，不代表電子發燒友網立場。文章及其配圖僅供工程師學習之用，如有內容侵權或者其他違規問題，請聯系本站處理。
舉報投訴
-
IDE
+關注
關注
0文章
358瀏覽量
48488 -
開發板
+關注
關注
25文章
5987瀏覽量
109883 -
Arduino
+關注
關注
190文章
6508瀏覽量
194662 -
燒錄
+關注
關注
8文章
303瀏覽量
36742
發布評論請先 登錄
相關推薦
熱點推薦

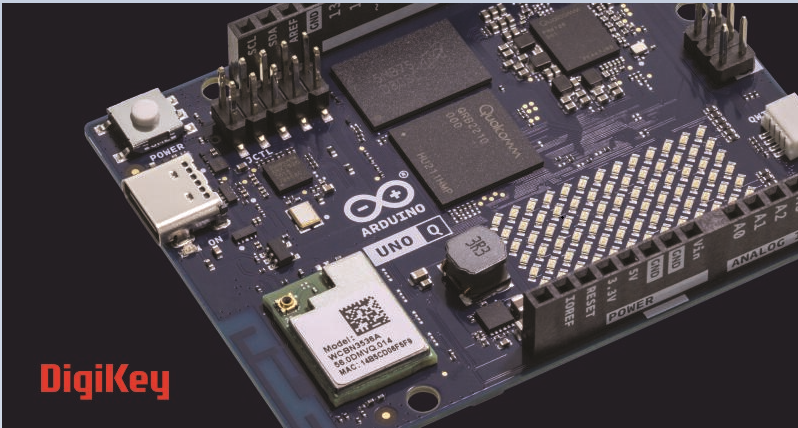

Arduino UNO Q 登陸 DigiKey，現已開放預訂
