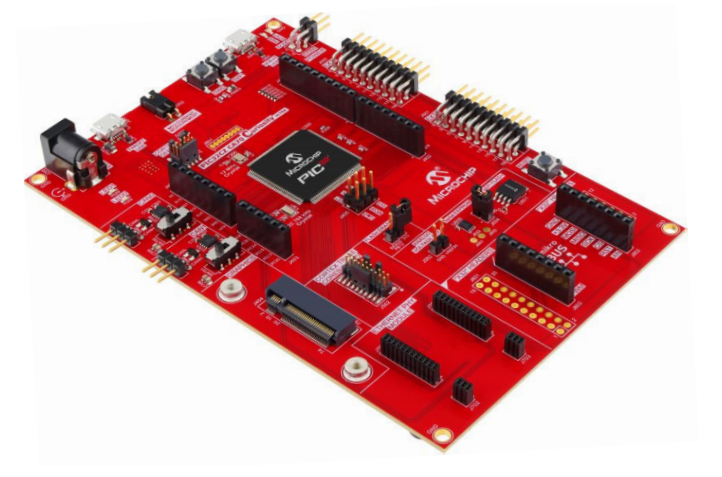

Microchip Technology PIC32CZ CA80 Curiosity Ultra板（EV51S73A）具有集成編程器/調試器，無需額外硬件。Microchip Technology EV51S73A使用Arduino Uno R3、MikroBus? 或Xplained Pro兼容擴展板擴展功能。該款多功能板支持各種應用，如BLUETOOTH? 音頻、物聯網 (IoT)、機器人開發和概念驗證設計。

數據手冊：*附件：Microchip Technology PIC32CZ CA80 Curiosity Ultra開發板數據手冊.pdf

特性

• PIC32CZ8110CA80208 300MHz、8M閃存、1M SRAM
• 板載調試器 (PKoB4)
  • 實時編程和調試
  • 虛擬COM端口 (VCOM)
  • 數據網關接口 (DGI)
• Arduino Uno R3兼容接口
• Xplained Pro擴展兼容接口
• 微型總線插座
• 板載溫度傳感器
• 用戶按鈕
• 用戶LED
• 圖形接口
• 千兆位以太網
• 2個高速USB（Type-C和Micro A/B）

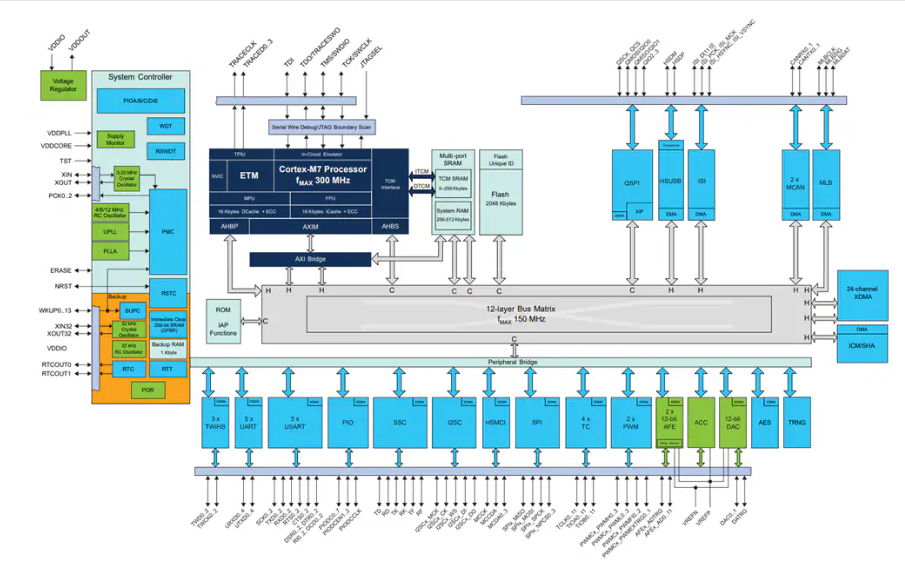

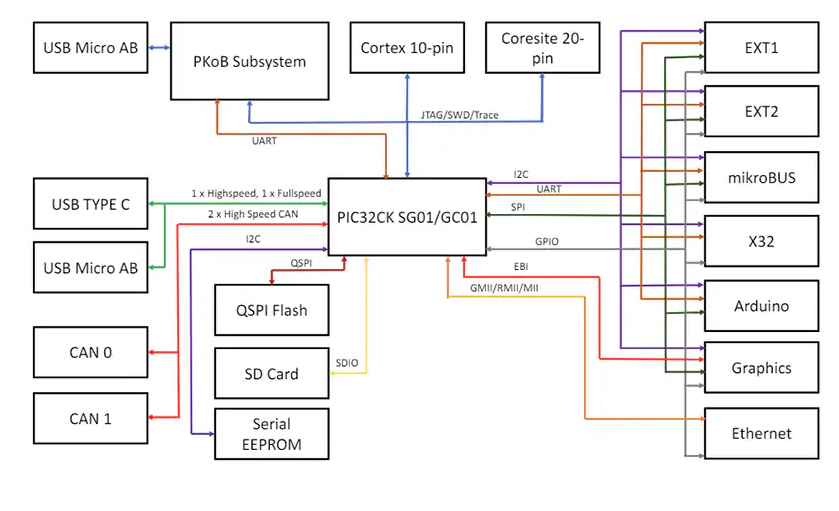

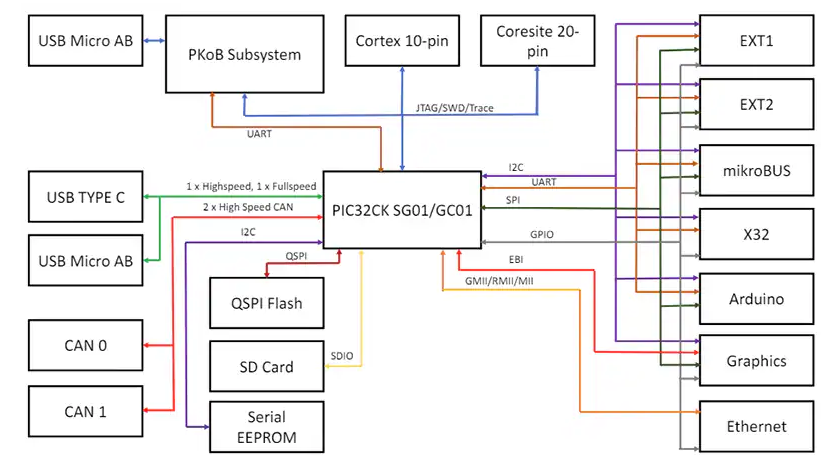

方框圖

基于PIC32CZ CA80/CA90 Curiosity Ultra開發板的技術解析與應用展望?

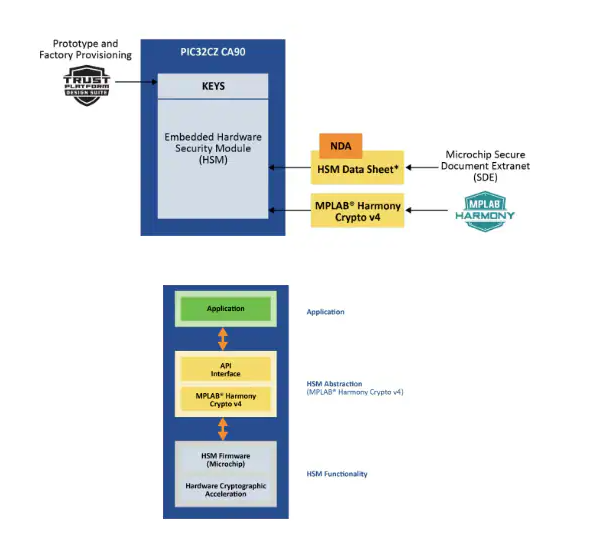

一、開發板核心特性概述

Microchip推出的PIC32CZ CA80/CA90 Curiosity Ultra開發板（型號EV61X20A/EV16W43A）是一款面向高性能嵌入式應用的開發平臺，其核心亮點包括：

• ?300 MHz雙核處理器?：搭載PIC32CZ8110CA80208或CA90208 MCU，配備8MB Flash和1MB SRAM，適用于實時控制與復雜算法處理。
• ?豐富外設接口?：集成Arduino Uno R3、mikroBUS?、Xplained Pro擴展接口，支持快速原型開發。
• ?雙CAN與千兆以太網?：內置2路高速CAN接口（CAN3/CAN4）和KSZ9031MNXIC千兆以太網PHY，滿足工業通信需求。
• ?圖形與音頻支持?：提供GFX接口（支持16/24位LCD）和X32音頻模塊接口（I2S/SSC），適用于HMI設計。

二、硬件架構深度解析

1. ?電源管理設計?

• 輸入電壓范圍6.5V-14V，通過MIC24052YJL-TR Buck轉換器生成5V系統電源，再經MIC5355-G4YMME LDO輸出3.3V/1.8V/1.2V多軌電壓，為MCU、PHY等模塊供電。
• 關鍵保護：MBR230LSFT1G二極管防止反接，MIC2026-2YM電源開關實現USB端口可控供電。

2. ?調試與編程?

• 板載PKoB4（PICkit? On-Board 4）調試器，支持實時編程、虛擬串口（VCOM）及Data Gateway接口，兼容MPLAB? X IDE。
• 緊急恢復模式：通過短接復位焊盤并執行IDE中的“Emergency Boot Firmware Recovery”可修復工具固件。

3. ?擴展能力?

• ? mikroBUS? ?：提供SPI/I2C/UART/PWM等信號線，兼容MikroElektronika Click板卡。
• ?Arduino接口?：映射MCU的ADC、PWM（如PA22/TCC7_WO0）、串口（PC21/PC22）等資源至UNO標準引腳。
• ?圖形接口?：支持并行LCD數據總線（D0-D23）與觸摸控制（PF1-PF4中斷引腳），可適配電阻/電容屏。

三、典型應用場景

1. ?工業物聯網網關?
   • 利用雙CAN接口連接現場設備，通過千兆以太網（KSZ9031MNXIC PHY）上傳數據至云端。
   • 示例：CAN3接口（PD13/PC29）連接傳感器，Ethernet實現Modbus TCP協議棧。
2. ?人機交互終端?
   • 驅動480x272 RGB LCD（通過GFX接口），結合X32音頻模塊（I2S_SCK/PC1）實現語音反饋。
   • 低延遲觸控：電阻屏通過PF1（IRQ1）觸發中斷，響應時間<10ms。
3. ?電機控制?
   • 使用PWM輸出（如PB10/TCC1_WO0）驅動BLDC電機，搭配板載溫度傳感器（通過I2C總線）實現過熱保護。

四、開發資源與生態支持

• ?軟件工具鏈?：MPLAB? X IDE + Harmony 3框架，提供外設驅動庫與RTOS集成。
• ?參考設計?：
  • 以太網合規性測試建議使用DSC1101DI5-025.0000低抖動振蕩器。
  • 圖形加速方案可外接Microchip GFX適配器卡（如EV23H32A）。
• ?社區支持?：Microchip官網提供DEMO代碼（如Tera Term串口調試示例）及硬件原理圖（DS70005522C文檔）。
