前言

削波 (Clipping) 是示波器上一種不良狀態，理解其對硬件分析、波形數據采集和自動測量時測試測量設置的影響至關重要。信號削波會導致示波器顯示屏上波形失真，造成測量不準確或信號保真度損失。通過了解示波器如何處理削波，設計人員可以就測試設置做出明智決策，確保測試期間測量的準確性。

本文將介紹了削波概念、削波指示和警告，以及如何在泰克6系列和 MSO6B系列示波器上避免削波。

傳統上，工程師會降低數字示波器的垂直刻度來檢查更精細的波形細節。然而，將垂直刻度設置過低會導致更大范圍的信號被削波。

輸入信號超過示波器輸入范圍時會導致信號削波或失真，這種情況稱為信號削波（或簡稱削波）。具體而言，當原始輸入信號包含超過數字示波器模數轉換器(ADC)和垂直設置最大輸入范圍的采樣或點時，就會發生削波。然而，削波也可能發生在信號路徑上任何限制被超過時，甚至在數字信號處理期間。

圖1：泰克示波器上的削波現象展示（通道標識與自動測量雙界面呈現）

圖1顯示了泰克MS064B上如何將削波作為警告指示器顯示在通道標識中。底部通道1標識上有一個紅色的"Clipping"指示，通道1的自動測量顯示紅色的"Neg clipping"警告。這些警告通知用戶輸入信號包含超過數字示波器垂直縮放和ADC范圍設置的采樣。

默認情況下，泰克示波器不允許用戶禁用或修改削波警告和指示器。這些警報對于在測量高電壓、電流或功率時最小化安全風險和防止?jié)撛趦x器損壞至關重要。此外，當測量結果可能不可靠導致測量不準確時，它們會通知用戶。

6系列示波器的削波指示

泰克示波器提供兩種可見的削波警告。這些削波警告告訴用戶輸入信號何時超過示波器輸入范圍，導致波形視圖中的波形被削波。最直接可靠的方法是觀察波形視圖底部通道標識上顯示的紅色"Clipping"警告（見圖2）。此外，

■ 即使可見波形不包含任何可見削波，削波警告也會出現。這意味著在采集中檢測到至少一個信號削波實例。

■ 當采集停止時，削波警告仍然存在。在泰克數字示波器中，即使波形視圖暫停，ADC也會持續采樣。

圖2：通道1標志上的Clipping警告

自動測量也有削波警告。當測量限定符檢測到無效輸入或波形點時，測量標識中會出現紅色"Pos clipping"或"Neg clipping"警告。圖3顯示了這些警告的示例。" Pos clipping "指信號在ADC范圍以上被削波的情況，而" Neg clipping "表示信號在ADC范圍以下被削波。

圖3：基于當前采集數據的測量標識削波警告

泰克示波器削波警告是示波器信號路徑中軟件生成的標志。圖4顯示了泰克6系列示波器的通用信號路徑圖。通道標識削波警告與示波器模擬前端的12位ADC相關聯。ADC具有固定的輸入范圍，模擬前端將垂直縮放輸入以適應ADC輸入范圍。通道標識削波警告特意放置在ADC處，以在模擬輸入沿信號路徑移動進行顯示之前檢測到削波時提醒用戶。這避免了依賴所顯示的波形，并通知用戶進行必要調整以避免ADC處的削波。如果沒有ADC處的此警告，當輸入超過ADC輸入范圍（即飽和）時，示波器有可能顯示失真的波形，導致波形表示不正確。

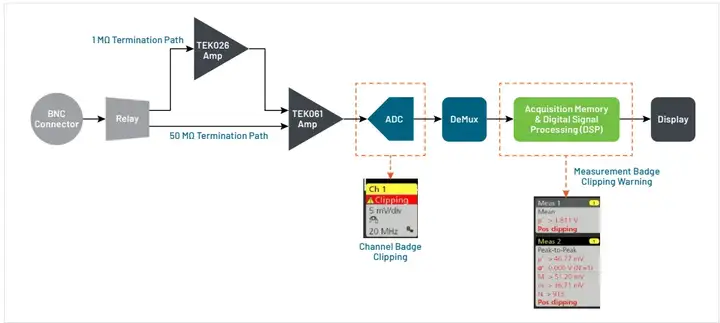

圖4：不同的削波警告及其與6系列信號路徑的關聯。TEK026和TEK061是泰克專用ASIC芯片，分別用于1MΩ和50Ω信號路徑。

在信號路徑的更下游，波形數據存儲在存儲器（采集存儲器）中。自動測量對存儲的波形數據進行操作。如果測量限定符檢測到數據中超出垂直刻度設置（符號表示為NaN或"Inf"）的無效輸入，自動測量標識將顯示類似于圖4所示的削波警告。

當采集期間發生削波時，它表示為NaN（非數字）。對于.csv和.MAT文件，NaN表示為"Inf"或"-Inf"，分別表示正或負削波。雖然不是最直接的削波指示，但應仔細檢查波形數據中任何削波波形數據的出現，因?yàn)橄鞑úㄐ螖?shù)據可能產生誤導或不正確的測量結果。

泰克6系列和6系列B MSO包含模擬（硬件）前端和DSP（即軟件）濾波。6系列使用硬件和DSP濾波來實現高帶寬和更精細垂直刻度的顯著低噪聲性能。6系列硬件濾波在示波器模擬前端（ADC之前）執行。軟件濾波在信號路徑的更下游（ADC之后）運行。當顯示屏上的波形可能看起來沒有被削波但顯示削波警告時，理解這些細節至關重要。

圖5顯示了由泰克AFG31000生成的噪聲波形。噪聲輸入在MS064B上測量，所有4個通道設置為50Ω終端。其余通道設置如表1所示。通道1、2和4的結果正確地將波形與通道標識的狀態相關聯。然而，通道3標識中有警告，但波形視覺上看起來沒有被削波。

圖5：MSO64B示波器1至4通道顯示AFG31000任意/函數發生器輸入的噪聲信號。通道3啟用的20 MHz帶寬濾波器在模數轉換器 (ADC)之后應用，因此會降低信號顯示幅值，但不會消除ADC超量程現象。

表1. 用于說明圖5中削波警告的通道設置。

這種現象是由于ADC、50Ω終端和DSP濾波之間的相互作用。為了獲得更低的噪聲性能，50Ω終端信號路徑在6系列MSO中不使用TEK026放大器進行信號調理（架構細節參見圖4）。此外，可選的200 MHz或20 MHz通道帶寬限制作為DSP濾波器實現，在信號路徑中的ADC之后應用。這使得ADC可以用更少的組件和縮放元件處理輸入信號，基本上是查看原始輸入。因此，如果輸入信號幅度超出ADC的輸入范圍，ADC可能飽和并在通道標識上啟動削波警告。同時，輸入信號沿信號路徑移動，在那里被數字化、濾波、存儲在存儲器中并顯示。這可能視覺上看起來波形沒有被削波，但通道標識警告用戶存在削波。

盡管削波警告和顯示屏上的波形似乎給出不同的指示，但這種設計是有意為之，以實現6系列在更精細伏/格下的低噪聲性能。50Ω終端輸入中不使用TEK026放大器，因?yàn)樗哂休^低的帶寬和較高的噪聲規格，不適合更高保真度的50Ω路徑。因此，只有TEK061在模擬前端的50Ω輸入中。這一決定防止了額外的噪聲并保持了50Ω輸入信號完整性。6系列還使用DSP濾波實現200 MHz和20 MHz帶寬。

與模擬濾波相比，DSP濾波具有改進的截止精度和隨時間一致的性能。使用200MHz或20MHz DSP濾波減少了50Ω輸入中的高頻噪聲，并防止混疊，而不會增加可能提高噪聲水平和降低信號完整性的組件。

示波器探頭也影響削波。大多數數字示波器有50Ω和1MΩ信號路徑（阻抗為路徑的終端）。一些現代示波器通道可以根據連接的探頭自動設置信號路徑終端。泰克6系列有50Ω和1MΩ信號路徑，根據連接的探頭，啟用不同的信號路徑，從而影響削波行為。

圖6顯示了帶有TPP1000無源探頭連接到通道1和TDP1000高壓差分探頭連接到通道2的泰克MS064B，兩個通道的帶寬設置為1GHz。此圖演示了1.2 V峰峰值噪聲信號輸入如何顯示兩個通道（即兩個探頭）的通道標識和測量標識削波。

將通道帶寬降至20 MHz對削波行為有顯著影響。如圖7所示，通道1（TPP1000）顯示無削波，而通道2（TDP1000）顯示標識中有削波，盡管兩者視覺上看起來沒有被削波。這種現象是由于每個通道采用的信號路徑。通道1（TPP1000）使用包含TEK026放大器路徑的1MΩ信號路徑。同時，通道2（TDP1000）使用50Ω信號路徑且不包含TEK026放大器。TEK026具有適當調節和縮放輸入以適合ADC輸入范圍的效果，并消除前端的削波警告。

注意：在圖6和7中，通道1標識中的符號表示使用1MΩ信號路徑的無源探頭，TEK026配置為250kΩ終端。

圖6：通道1連接TPP1000探頭與通道2連接TDP1000探頭的對比測試（雙通道均啟用1GHz帶寬限制）

圖7：通道1配置TPP1000無源探頭（1MΩ信號路徑），通道2配置TDP1000差分探頭（50Ω信號路徑），雙通道均啟用20MHz帶寬限制
