導語：在電動汽車技術飛速發展的當下，功率器件的創新與優化成為了推動行業進步的關鍵因素。SiC（碳化硅）與Si（硅）多變量融合逆變器技術作為一項極具前瞻性的創新成果，正逐漸在電動汽車領域嶄露頭角。

本文結合知識星球中關于SiC+Si混碳專欄的幾十篇原創內容，同時，綜合了英飛凌、意法、匯川、舍弗勒等知名企業的技術方案調研成果，加之相關的實踐經驗，從多個維度對SiC+Si多變量融合逆變器進行了全面且深入的解析。

從器件概念的提出，到系統方案的落地，本文詳細闡述了這一技術如何從理論設想逐步走向?qū)嶋H應用？無論是對于半導體器件特性的深入分析，還是對逆變器系統設計的探討，亦或是對實際應用中面臨的挑戰與解決方案的研究，都進行了系統的梳理和解讀。

通過本文，讀者將能夠全面了解SiC+Si多變量融合逆變器技術的發展脈絡、技術要點以及未來趨勢，為從事電動汽車及相關領域的技術研發和應用提供有價值的參考。

圖片來源：YOLE

目錄

1. 市場需要什么樣的逆變器？

1.1 中國電動汽車發展趨勢

1.2 電動汽車細分市場情況

1.3 消費者對電動汽車需求變化

1.4 逆變器關鍵性能指標發展探討

2. 逆變器KPI發展路線圖

2.1 逆變器核心KPI發展趨勢

2.2 影響逆變器KPI變化的因素

3. SiC+Si融合 · 適配EV牽引逆變器的底層邏輯詳解

3.1 動力總成的工況需求與矛盾

3.2 SiC與Si · 特性的互補優勢說明(知識星球發布)

3.2.1 低電流工況：SiC MOSFET的"輕載王者"

3.2.2 高電流工況：IGBT的“重載守護者”

3.2.3 SiC+Si動態適配特性的核心邏輯

4. SiC+Si融合逆變器的工程設計：從特性優化到系統落地全路徑解析(知識星球發布)

4.1 靜態特性：效率優勢的底層支撐

4.2 柵極驅動方案：動態性能的核心控制

4.2.1 共同驅動方案：低成本的基礎適配

4.2.2 獨立驅動方案：高性能的精準調控

4.3 電磁兼容（EMC）性能：意外的成本優勢

4.4 效率與經濟性：量化收益驗證

5. 總結：SiC+Si，成本效益與工程挑戰并存(知識星球發布)

5.1 成本效益解決方案

5.2 SiC+Si融合帶來的挑戰

5.3 SiC+Si融合的工程實踐要點

01

市場需要什么樣的逆變器？

——中國電動汽車發展趨勢與功率半導體需求

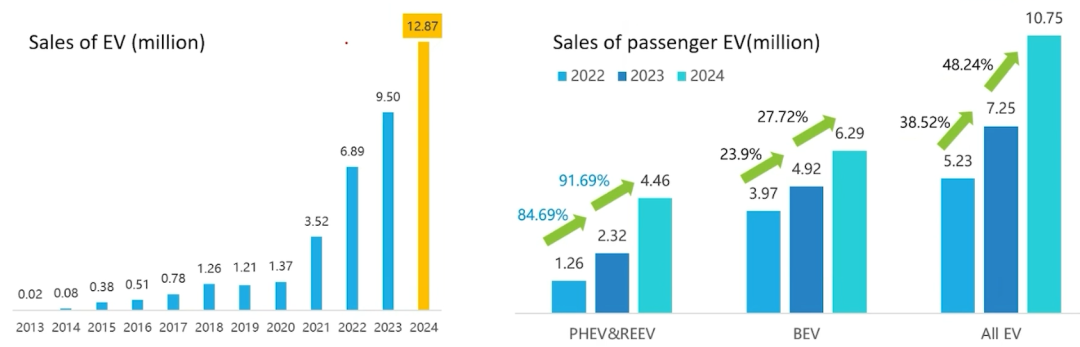

中國電動汽車市場已進入爆發式增長階段，成為全球新能源轉型的核心驅動力。從下圖可以看出，從2013到2024年，10年+時間，銷量從幾萬輛飆升至1287萬輛，這得益于政策扶持、消費者環保意識提升和技術進步。乘用車在電動汽車市場占比持續攀升，2024年電動汽車在新車銷量中占比達40.9%，市場從政策推動轉向需求驅動，消費者接受度大幅提高。

圖片來源：IA prediction,Inovance

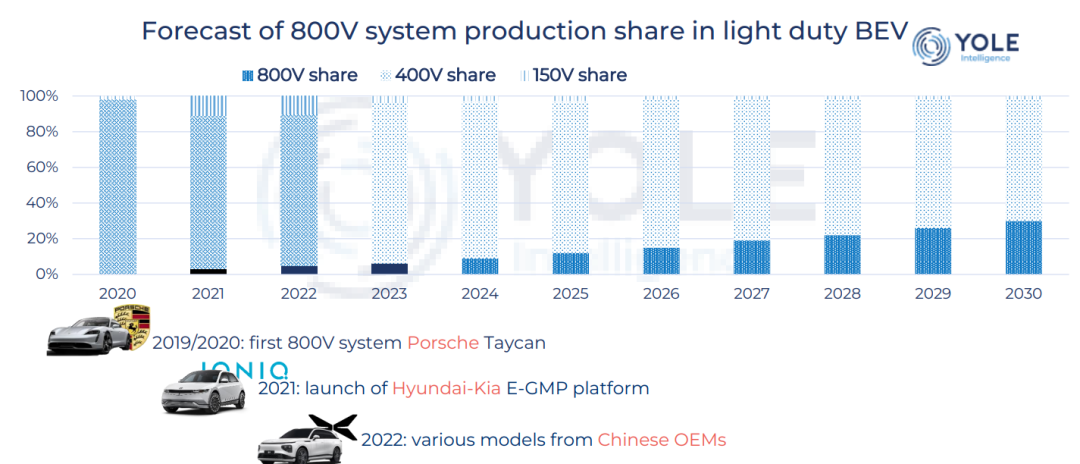

在細分市場中，PHEV與REEV近兩年增速達84.69%。其“柔性補能”特性，如城市通勤用純電模式降低成本、長途出行用燃油補能消除續航焦慮，適配了用戶多元出行場景。在電壓平臺方面，800V高壓平臺市場份額從2022年的2%快速提升至2025年的15%，快充能力（功率可達300kW以上）和能效提升優勢明顯，適配高端車型需求。

圖片來源：YOLE

我們能感知到：消費者對電動汽車需求日益多樣，偏好“大空間”和“強動力”，動力總成需向“更小、更強勁、更高效、更便宜”演進。在了解市場趨勢后，逆變器作為電驅系統的核心部件，其關鍵性能指標又是如何發展的呢？接下來我們?cè)敿?xì)探討逆變器KPI發展路線圖。

02

逆變器KPI發展路線圖：率半導體創新方向

牽引逆變器作為電動汽車的關鍵部件，其性能直接影響著整車的動力輸出、能源利用效率和駕駛體驗，其性能優化已然成為了車企和供應商提升競爭力的重要手段。我們聚焦于逆變器的核心KPI：成本、功率密度、循環效率，來看看TA們的發展趨勢是怎樣的？

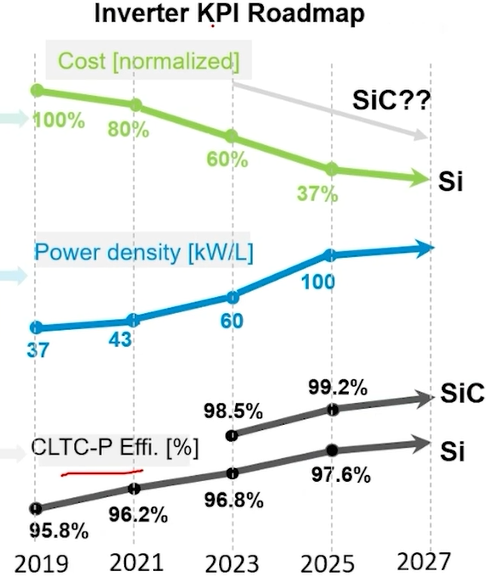

下圖所展示為逆變器從2019年到2027年，在上述核心KPI指標上的變化趨勢。通過“Inverter KPI Roadmap”，我們可以清晰地捕捉到：

成本：自2019年以來，Si IGBT的價格下降了65%，SiC的價格有一定程度下降，但目前仍比Si IGBT貴約2.5 - 3倍

功率密度：逆變器功率密度曲線呈上升趨勢，從2019年的37 kW/L預計到2027年達到100 kW/L，有助于實現更緊湊、高效的逆變器設計。

CLTC-P效率：SiC的效率曲線從2019年的95.8%預計提升至2027年的99.2%；Si的效率也有提升，但始終低于SiC。

圖片來源：Inovance

那么，究竟是什么因素影響著上述這些KPI的變化呢？主要有這么幾個方面（后續的著力點）：

集成技術的發展：包括IC集成、機械集成、減少連接等→有助于簡化系統結構，減少不必要的能量損耗和信號干擾，從而降低成本，提高系統的可靠性和功率密度

供應鏈的穩定和優化：規模效應和內部設計、本地化供應等因素→有效控制成本，確保器件的穩定供應；

通過擴大生產規模和優化供應鏈布局，可以降低SiC和Si器件的成本

創新手段：如芯片嵌入PCB構型、軟件功能算法（如DPWM、方波控制、載波頻率優化、斜率控制）、新一代Si/SiC芯片技術、低雜散電感的封裝和布局、融合功率器件、三級拓?fù)?/strong>等→ 提高器件的性能和可靠性，為逆變器的性能提升提供堅實的技術支撐

因此，我們可以感知到，逆變器的性能躍遷，核心是功率器件技術從“單點突破”到“系統協同”的結果：Si基IGBT的規?；当?、SiC的高效突圍、各種創新技術的協同，共同構建起逆變器技術的“三維競爭力”。在這場變革中，誰能在成本、效率、集成度上實現“三重優化”，誰就能掌握電動汽車電驅系統的先機，引領行業邁向更高維的舞臺。

03

SiC+Si融合 · 適配EV牽引逆變器的底層邏輯詳解

3.1 動力總成的工況需求與矛盾

(知識星球發布）

從上面我們可以看出，電動汽車及動力總成的核心KPI需求可以簡潔地概括為“三高一低”，即追求更長的續航里程、更強的加速性能、更高的效率以及更低的成本。

這一系列需求對牽引逆變器提出了極為嚴苛的要求，需要其同時具備兩大關鍵特性：大電流降本能力+輕載提效。下面我解釋這是什么意思？以及為什么？

......

所以，這種大電流降本與輕載提效之間的矛盾，成為了電動汽車動力系統發展中的一個關鍵問題。那么，如何解決這一矛盾呢？這就催生了Si與SiC的融合技術。

3.2 SiC與Si · 特性的互補優勢說明

我們知道到，Si-IGBT與SiC-MOSFET在特性上存在顯著差異，而這些差異恰好形成了一種互補關系。這種互補性，可以推動電動汽車牽引逆變器技術從“單一優化”邁向“動態適配”。我們具體從下面幾方面來闡述下這背后的底層邏輯。

3.2.1 低電流工況：SiC MOSFET的"輕載王者"

(知識星球發布）

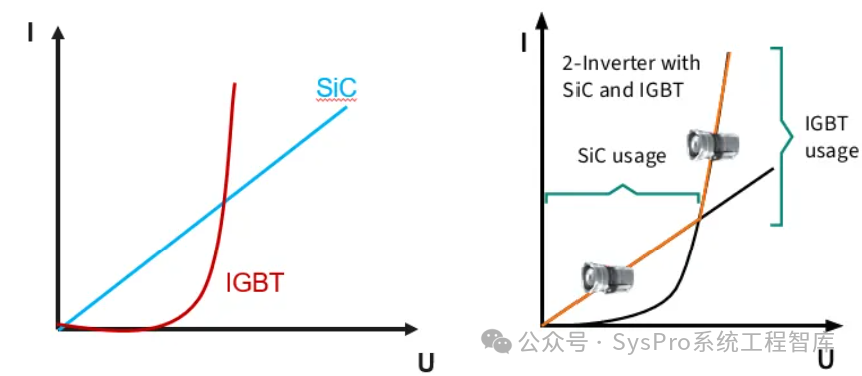

在CLTC-P/WLTC主流區間（即低電流工況），SiC MOSFET憑借三大核心優勢：

1. 無拐點電壓損耗：導通特性的“直線優勢”...

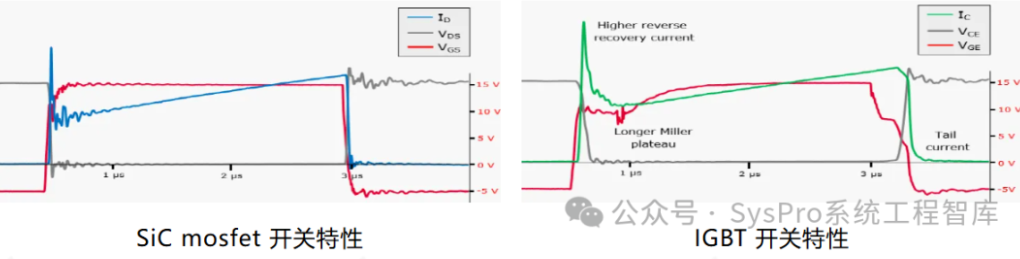

2. 極速開關與零拖尾電流...

3. 175℃高溫穩定性...

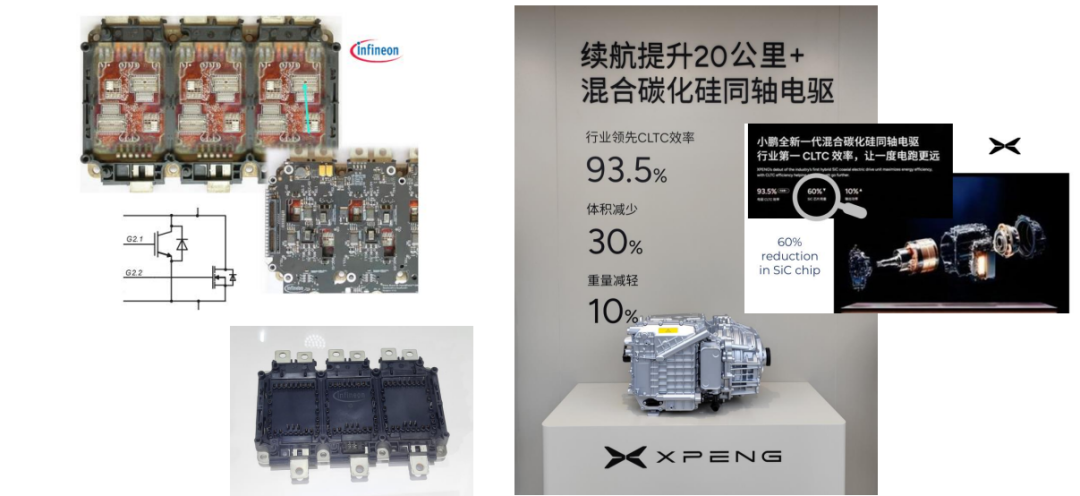

圖片來源：英飛凌

3.2.2 高電流工況：IGBT的“重載守護者”

(知識星球發布）

當車輛進入急加速、爬坡等高電流工況時，IGBT憑借三大特性，成為重載效率與可靠性的“壓艙石”...

1. 電導調制效應：導通電阻的“低谷優勢”...

2. 成本與量產優勢：大規模應用的“經濟基石”...

3. 3μs短路耐受：異常工況的“安全護盾”...

圖片來源：網絡

3.2.3 SiC+Si動態適配特性的核心邏輯

(知識星球發布）

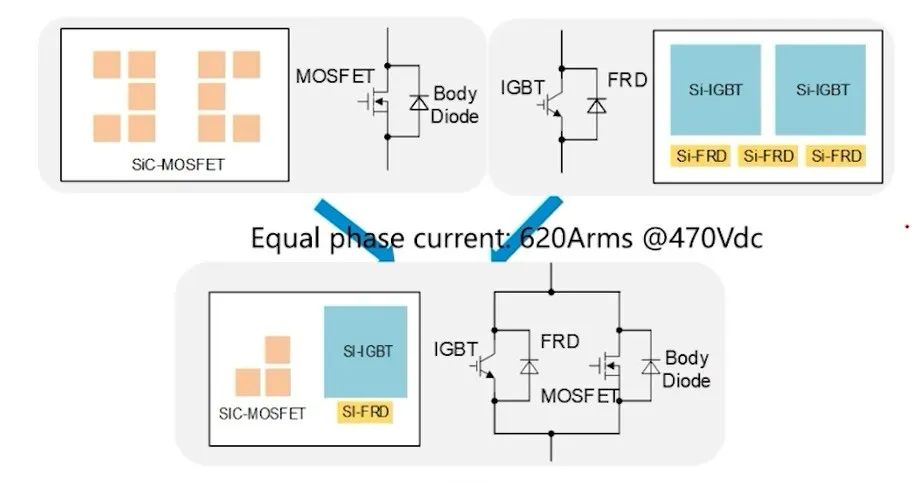

通過上述對于SiC-Mosfet和Si-IGBT的特性說明，可以看出混碳技術可以更好地滿足電動汽車的工況需求，其核心特性用一句話概述就是："低電流用SiC、高電流用Si"的動態適配特性。其核心邏輯主要在于三方面：

......

可以看出，通過在不同工況下合理地選擇使用SiC-Mosfet或Si-IGBT，融合技術成功地在效率與成本之間找到了最優解，為電動汽車牽引逆變器的性能提升提供了一種創新的解決方案。

那么，在了解融合技術的底層邏輯后，其在工程設計方面又是如何實現從特性優化到系統落地的呢？接下來我們?cè)敿?xì)介紹。

圖片來源：Inovance

04

SiC+Si融合逆變器的工程設計

——從特性優化到系統落地全路徑解析

(知識星球發布）

SiC+Si融合技術的優勢需通過系統工程的思維和方法論才能轉化為實際性能。其落地路徑可簡單分為三個層級：器件級 -> 模塊級 -> 系統級。下面我們先概述下整條鏈路，然后逐一展開講講。

4.1 靜態特性：效率優勢的底層支撐（知識星球發布）

4.2 柵極驅動方案：動態性能的核心控制（知識星球發布）

4.2.1 共同驅動方案：低成本的基礎適配...

4.2.2 獨立驅動方案：高性能的精準調控...

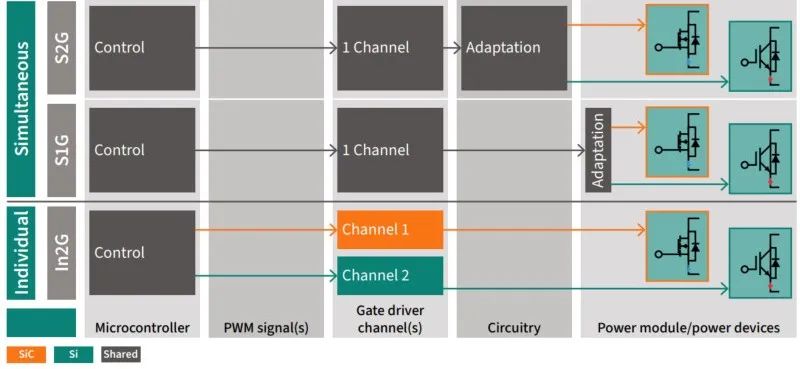

圖片來源：Infineon

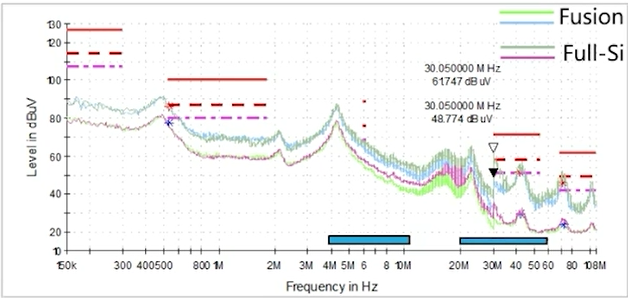

4.3 電磁兼容（EMC）性能：意外的成本優勢（知識星球發布）

4.4 效率與經濟性：量化收益驗（知識星球發布）

圖片來源：Inovance

05 總結

SiC+Si，成本效益與工程挑戰并存

以上是本次關于SiC+Si融合技術逆變方案的全部?jī)?nèi)容，我們從成本效益解決方案、面臨的挑戰、工程實踐要點三方面做下總結。

5.1 成本效益解決方案（知識星球發布）

5.2SiC+Si融合帶來的挑戰（知識星球發布）

5.3 SiC+Si融合的工程實踐要點

關于Si和SiC融合的工程實踐，需要更多的專業知識。用戶需要建立系統的工程方法來設計基于融合的逆變器系統，以下方面需重點考慮：

1. 開關電阻與延遲設計原則：設計開關電阻和開關延遲的原則是確保逆變器系統高效穩定運行的基礎。合理的開關電阻設計可以減少能量損耗，而精確的開關延遲控制則有助于提高系統的響應速度和控制精度。

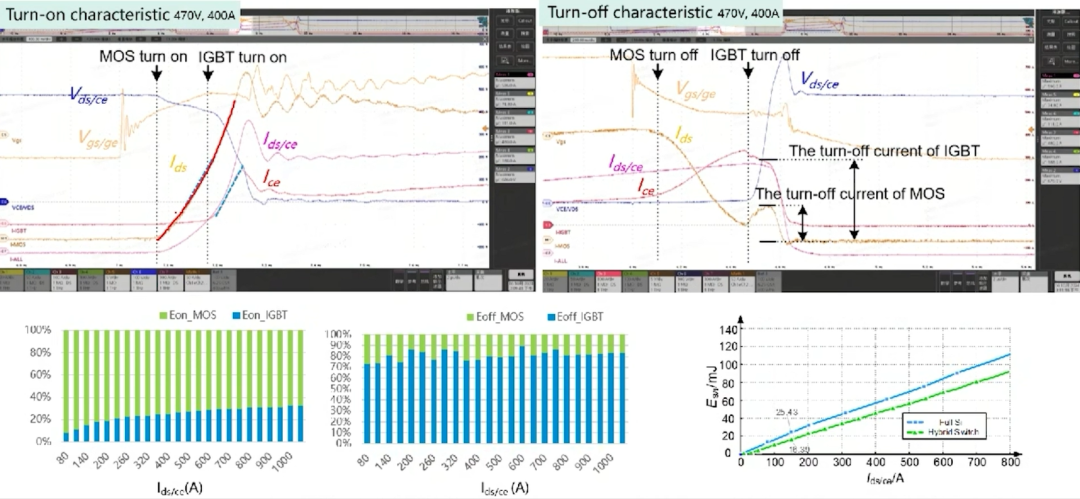

圖片來源：Inovance

|SysPro備注，關于混碳技術開關策略，感興趣的可以查閱星球中相關文章，相關文章：

2.1 SiC+Si混合功率器件的4種拓?fù)?/strong>

2.2SiC+Si導通特性

2.3SiC+Si開關特性

2.6 同步開關中的驅動強度控制策略上篇：開關過程詳解

2.13 柵極控制策略在逆變器中的應用：調節驅動電壓結合時序控制

2.14 柵極控制策略在逆變器中的應用：時序控制結合可變開關頻率控制

2. 驅動模式切換策略：根據電流、結溫、電壓、工作模式以及EMC要求等因素切換驅動模式，是優化系統性能的關鍵。例如，在不同負載條件下，選擇合適的驅動模式可以提高能源轉換效率，降低損耗。

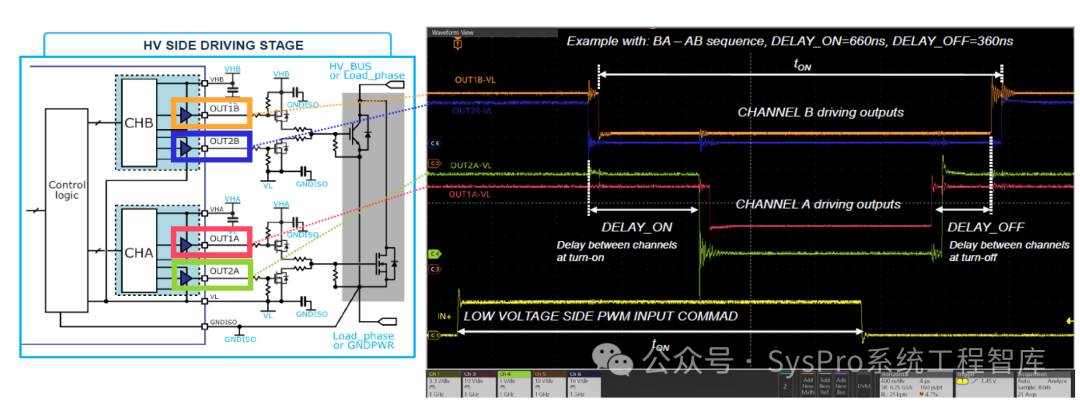

圖片來源：ST

|SysPro備注，關于驅動模式切換策略，感興趣的可以查閱星球中相關文章，這里做個引導：

1.可采用動態延時校準，基于損耗模型（開通損耗Eon=Es_on + ΔEc_on、關斷損耗Eoff=ΔEc_off+Es_off），實時調整開通/關斷延遲，實現損耗最小化；通過實時監測逆變器的工作狀態，根據損耗模型計算出當前工況下的最優開通和關斷延遲時間，并及時調整驅動信號，從而降低開關損耗、提高逆變器的效率。相關文章：

2.9混碳損耗模型（上/下）

2.10 基于損耗模型的混碳動態延時控制策略

2.可通過自適應電流分配，結合結溫反饋修正電流分配方程（IMOS = Rce + RdsRceIF + Rce + RdsVknee），使電流能夠根據器件的實際特性進行合理分配，避免因電流分配不均導致的器件過熱或損壞。相關文章：

2.4 混合開關電流分配特性

2.12 柵極控制策略在逆變器中的應用：基于負載電流大小的混合開關時序控制

3. 熱保護策略：在不同復雜工作條件和冷卻系統故障情況下，準確估算結溫對于保護器件至關重要。有效的熱保護策略可以防止器件因過熱而損壞，提高系統的可靠性和壽命。

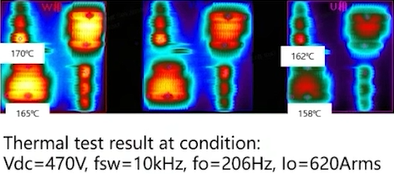

圖片來源：Inovance

|SysPro備注，關于熱保護策略，感興趣的可以查閱星球中相關文章，這里做個引導：

可建立損耗 - 熱阻 - 結溫閉環模型，基于Tj=Tc+Zth(j?c)?Ploss，結合瞬態熱阻抗曲線，實時監控結溫，冷卻系統故障時通過降頻、限流保護器件。實施結溫平衡控制，動態調整損耗分配，使SiC與IGBT結溫差控制在5℃以內，避免單一器件老化加速。相關文章：

2.5 異步開關中的最佳損耗

2.8/2.9 混碳損耗模型（上/下）

2.12 柵極控制策略在逆變器中的應用：基于負載電流大小的混合開關時序控制

2.11 柵極控制策略在逆變器中的應用：高負載下時序控制和驅動強度控制的對比

4. 系統化工程方法：采用系統化的工程方法可以減少開發和驗證的工作量，提高開發效率，降低成本。通過建立標準化的設計流程和測試規范，可以確保系統的質量和性能。

|SysPro備注，關于混碳的系統工程方法，感興趣的可以查閱星球中相關文章，這里做個引導：

通過參數決策矩陣，明確不同工況下的驅動電阻、延遲時間限制因素，降低定制化項目工作量。例如，在不同的工況和溫度條件下，根據參數決策矩陣可以快速確定驅動電阻和延遲時間的合適范圍，減少設計過程中的調試和優化時間。開發通用功率模塊平臺，兼容不同Si/SiC配比（如20%SiC + 80%Si、33%SiC + 67%Si），快速適配不同車型需求。相關文章：

2.4 混合開關電流分配特性

2.8/2.9 混碳損耗模型（上/下）

2.12 柵極控制策略在逆變器中的應用：基于負載電流大小的混合開關時序控制

SiC+Si混合驅動技術全解析：器件特征對比、拓?fù)浞治?、WLTP能耗分析、Si SiC選擇原則
