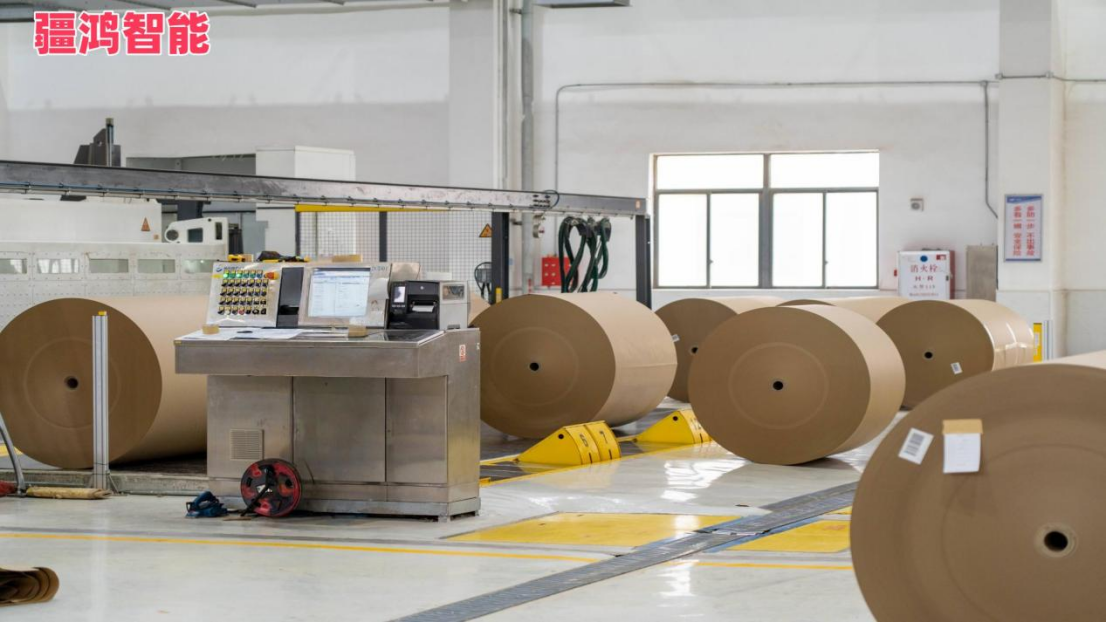

一、項目背景：當高速紙張遇上控制瓶頸

在我們?cè)旒埿袠I(yè)，尤其是高速印刷單元，穩定性和響應速度就是生命線。我所在的車間，核心控制采用AB ControlLogix PLC（走EtherNet/IP），而遍布產線的張力調節閥、糾偏氣缸執行器、壓輥伺服驅動這些“手腳”卻大量依賴DeviceNet總線。時間一長，問題就暴露了：兩種網絡協議互不相通，數據交換得靠PLC做繁重的協議轉換，系統響應明顯遲滯。更頭疼的是，當某個DeviceNet節點出故障（比如一個氣動閥反饋異常），排查起來像大海撈針，嚴重影響生產效率和紙張質量——高速運行中，滾筒壓力波動哪怕多0.1秒都可能導致廢品率飆升。打通這條“神經通路”，讓PLC和底層執行器順暢對話，成了我們技改的當務之急。

二、解決方案與選型：精準“翻譯”是關鍵

核心思路很明確：在EtherNet/IP主干網與DeviceNet設備子網之間，部署一臺高性能協議轉換網關，讓它充當“專職翻譯官”。

經過反復測試對比，最終敲定疆鴻智能網關?？粗兴膸c(diǎn)硬實力：

原生協議支持：對EtherNet/IP (Scanner/Adapter) 和DeviceNet (Master/Slave) 的原生深度支持，配置后數據映射穩定可靠，不像有些網關需要復雜腳本。

   強悍實時性：標稱循環時間< 10ms，滿足我們滾筒壓力控制的毫秒級響應需求。

   雙網隔離：內置電氣隔離，有效杜絕產線上常見的電機啟停對通訊信號的脈沖干擾。

   診斷可視化：自帶Web界面和狀態指示燈，哪個DeviceNet節點掉線、信號抖動一目了然，省了我們大量排查時間。

實施要點：

拓?fù)淝逦壕W(wǎng)關EtherNet/IP端口直連車間交換機，納入PLC同級網絡；DeviceNet端口作為主站，下掛各執行器（如丹佛斯變頻器、博世力士樂閥島）。

   標簽化映射：在RSLogix 5000中為網關創建EtherNet/IP模塊，將DeviceNet上的關鍵I/O（如滾筒壓力設定值、當前糾偏位置、變頻器狀態字）直接映射為PLC的INT或REAL標簽，PLC程序讀寫這些標簽就像訪問本地IO一樣簡單。

   布線規范：DeviceNet干線采用標準粗纜，嚴格執行終端電阻配置和屏蔽層接地，避免長距離傳輸?shù)男盘?hào)衰減問題。

三、應用效果與性能數據：穩定與效率雙提升

網關上線后效果立竿見影，幾個關鍵數據說話：

1. 系統響應速度提升： PLC獲取DeviceNet末端執行器狀態或發送控制指令的循環周期，從改造前的平均80-100ms 縮短至穩定的 <15ms。特別是紙張張力微調響應更快，高速運行下的斷紙率降低22%。
2. 通訊穩定性增強： 網關自帶診斷功能結合PLC的GSV指令，可實時監控DeviceNet網絡狀態。網絡通訊導致的非計劃停機月度次數歸零，因信號干擾導致滾筒壓力異常波動的頻次下降90%。
3. 維護效率飛躍： 設備維護人員通過網關狀態燈或Web界面，能在1分鐘內定位到具體故障的DeviceNet節點（如某個編碼器電源異常），平均故障修復時間(MTTR) 縮短65%。
4. 成本優化： 省去了在PLC中編寫復雜協議解析程序的工作量和后期維護成本，網關本身的投入在6個月內即通過減少?gòu)U品和停機得以回收。

設備技術參數

最大連接數：63個從站

單個從站輸入最大：128字節

單個從站輸出最大：128字節

支持不同的DeviceNet波特率，如125Kbps、250Kbps、500Kbps等，可根據實際應用需求進行選擇。

EtherNet/IP支持字節：500字節.

通常支持10/100Mbps自適應速率，以滿足不同網絡環境的需求。

以太網接口類型，如RJ45。

支持的以太網協議標準，確保與不同設備的兼容性。

四、總結：小網關，大作為

在現代化造紙及印刷產線中，異構網絡并存是常態。這次通過引入JH-EIP-MDVN疆鴻智能EtherNet/IP轉DeviceNet網關，我們成功打通了信息層與控制層的關鍵瓶頸。它不僅實現了數據的無縫、高速、可靠傳輸，滿足了印刷單元對滾筒壓力和紙張輸送同步性的嚴苛要求，更通過強大的診斷能力顯著提升了設備可維護性和生產連續性。實踐證明，選擇一款性能優異、穩定可靠的協議轉換網關，對于整合新舊設備、優化控制系統架構、最終提升生產效能與產品質量，是一項極具性價比的關鍵基礎設施投入。對于面臨類似多協議集成挑戰的同行，這絕對是一條值得優先考慮的實踐路徑。
