2.6 信號帶寬與上升時間的關系

2.4節已經說明了由信號的頻譜可以得到時域波形，實質上是傅里葉逆變換過程，只不過對于周期信號來說，這一傅里葉逆變換過程更明顯地表現為一系列單頻信號的加權和的形式。對于理想方波信號，上升時間為0，每一個頻率分量都是必需的，因此，理論上理想方波信號帶寬是無窮大的。盡管如此，無窮大的帶寬對實際工程應用沒有什么實際意義，信號頻譜中各個頻率分量的貢獻是不同的。我們已經知道了頻率趨于無窮大時方波信號的頻譜幅度以-20dB/十倍頻程的速度衰減，對于某個頻率分量，如果其頻譜幅度足夠小，以至于我們可以把它對波形的貢獻忽略掉，那么我們就可以不必考慮它的影響，這就是定義信號帶寬的根本原因。使用有限帶寬的頻譜來代替無窮寬的頻譜，進而得到一個對原信號的可接受的近似，對工程應用更具有實際意義。

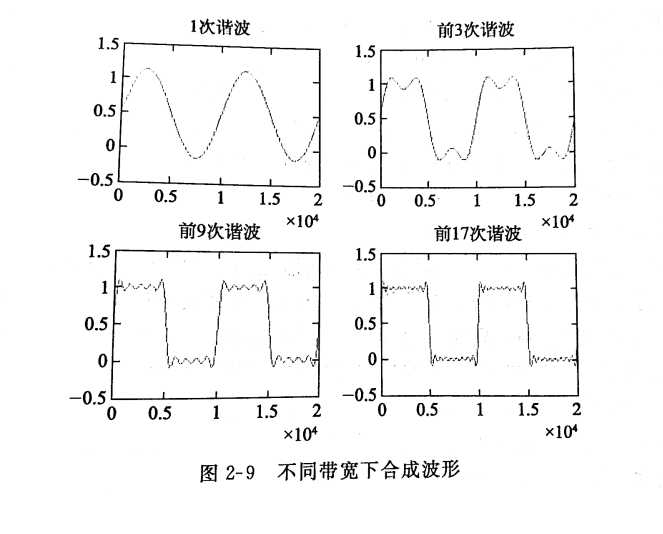

現在的問題是信號頻譜中各個頻率分量是如何影響信號時域波形的。理解這一問題最直觀、最有效的方法是仿真實驗。要想在工程中應用某種知識，直覺非常重要，通過仿真實驗可以讓我們很容易地建立一種直覺的認識。圖2-9顯示了不同帶寬下合成波形的情況，方波信號周期T為1μs,基波頻率fo=1 MHz,占空比為50%,幅度為1。圖中比較了只包含1次諧波(帶寬BW=1MHz)、只包含前3次諧波(BW=3MHz)、只包含前9次諧波(BW=9MHz)、只包含前17次諧波(BW=17MHz)4種情況下的波形。所取的信號帶寬越大，合成的波形越接近于理想方波波形，也就是說帶寬越大；合成波形對理想方波的近似越好。近似的好壞表現之一就是信號的上升邊沿隨著帶寬增大而變陡，換句話說，帶寬越大，合成波形上升時間越小。

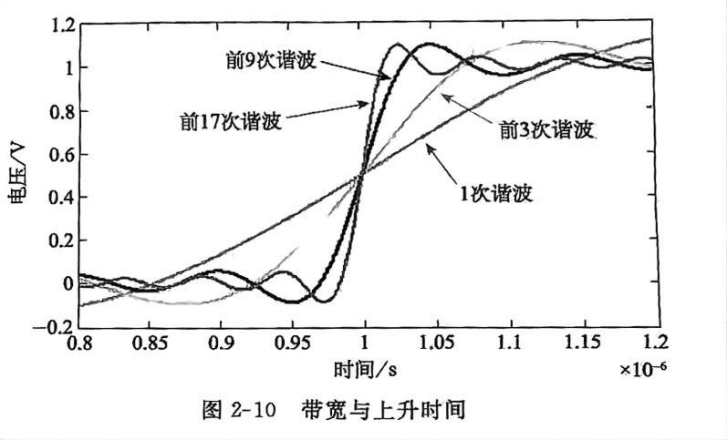

我們把這4種情況下的波形放在一張圖中，并對上升邊沿進行放大顯示，得到圖2-10,該圖直觀地顯示了帶寬與波形上升時間的關系。從圖中可以清晰地看到上升時間隨帶寬的變化情況。

至此，我們得到結論!所選信號帶寬越大，波形上升時間越小?；蛘哒f(shuō)，波形上升時間越小。信號帶寬越大。信號帶寬與上升時間的關系是信號完整性問題的基礎和前提。要想理解信號完整性問題就必須對信號上升時間和帶寬的關系有深刻的認識。

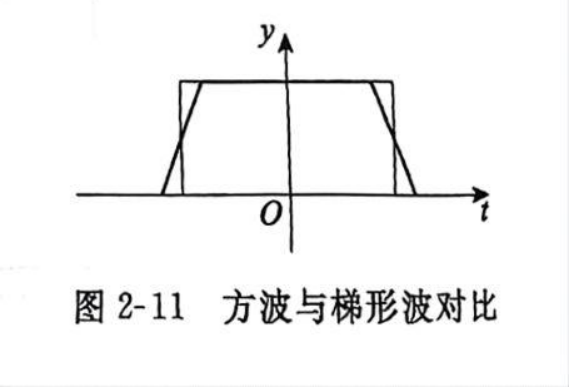

在上面的例子中，我們使用的是上升時間為0的理想方波。實際上，不論上升時間是0還是有限值(如1ns),信號頻譜中所含的頻率分量必然是無限多的。但是正如在仿真實驗中所看到的，我們只需要相對小的帶寬就可以合成一個上升時間非0的信號，而合成上升時間為0的理想方波則需要無限大的帶寬，從這個角度出發，我們很容易形成一個直覺的認識：與上升時間為0的理想方波頻譜相比，上升時間非0的信號頻譜中，高頻分量一定衰減得更快，只有這樣才能使高頻成分的貢獻更小。這是一種直覺的猜測，事實是否如此？我們?nèi)匀挥梅抡鎸?shí)驗來驗證這一結論的正確性。這里使用梯形波來表示一個上升時間不為0的波形。圖2-11顯示出實驗中使用的兩個波形之間的關系。

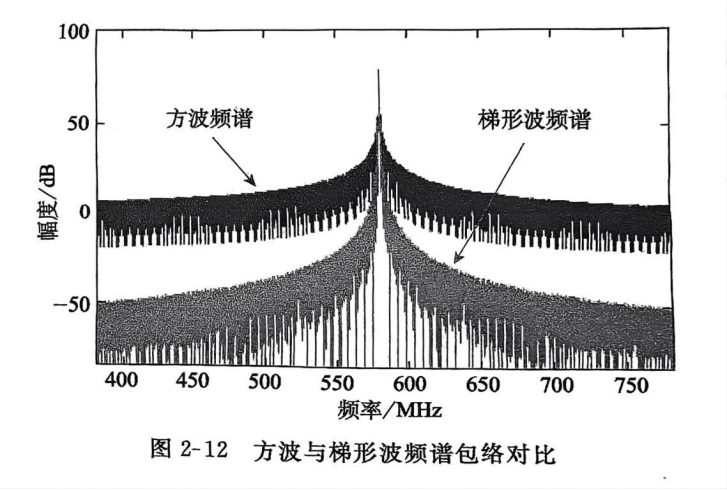

根據傅里葉分解原理。我們知道周期信號頻譜是離散譜，而相同波形的非周期信號頻譜是連續譜，而且周期信號頻譜是對非周期信號頻譜的離散取樣。所以非周期信號頻譜實際上是周期信號頻譜的包絡，只要知道非周期信號頻譜，就可以知道固期信號頻譜的變化趨勢。圖2-12對比了方波與梯形波頻譜，頻譜幅度采用對數坐標，明顯可見，形波頻譜中高頻成分的衰減要比方波快得多：仿真實驗驗證了我們的直覺的正確性、現在我們到確切的結論并給出合理的解釋。上升時間越小，信號帶寬越大，說明高頻成分對信號的貢獻越大，如果信號上升時間較長!使用術相對較小的帶寬就可以合成信號放形，說明高頻成分的貢獻要小得多反映在頻譜上，高頻成分的頻譜幅度相對較小，因此，上升時間越長，頻譜中高頻成分衰減越快。

以上內容來自行業內著名專家——于博士，著作“ 信號完整性揭秘-于博士SI設計手記 ”書中第二章第六小節！
