IBC太陽能電池憑借其背接觸設計（電極全部位于電池背面），消除了正面金屬柵線導致的遮光損失，從而提高了光吸收效率。然而，其制造過程復雜且成本高昂，主要技術挑戰在于實現有效的表面鈍化和相關參數的精細化優化。本研究利用Quokka3模擬軟件，系統分析了晶體硅（c-Si）體壽命、晶圓電阻率、背面硼摻雜層方塊電阻、復合電流密度（J?）等關鍵參數對電池性能的影響規律。美能四探針電阻測試儀可以對電池樣品進行快速、自動的掃描，獲得樣品不同位置的方阻/電阻率分布信息。

研究方法

Millennial Solar

本研究基于Quokka3軟件對IBC電池結構進行模擬。模擬電池采用n型晶體硅（c-Si）晶圓作為基底。電池正面覆蓋鈍化層和減反射層（ARC）以優化光子捕獲并最小化損失。電池背面設計有p?型發射極（Emitter）和n?型背表面場（BSF），兩者交錯排列且無物理隔離區，以增強電學連續性。優化的背面鈍化/減反射層以及電極設計進一步降低了復合損失。

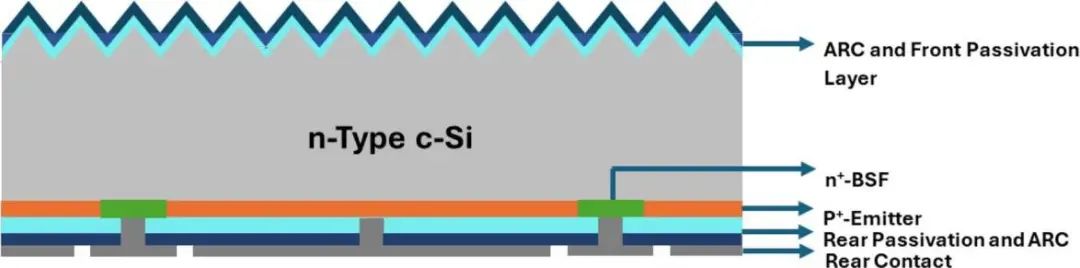

IBC太陽能電池結構示意圖

關鍵模擬參數包括：

電池厚度：150 μm

晶圓電阻率：0.6–1.8 Ω·cm

體壽命（SRH電子/空穴壽命）：1–5 ms

發射極方塊電阻：100–500 Ω/sq

BSF方塊電阻：35 Ω/sq

前表面鈍化復合電流密度J?：1–60 fA/cm2

后表面鈍化復合電流密度J?：1–60 fA/cm2

發射極/BSF接觸電阻：2×10?? Ω·cm2

c-Si體壽命和晶圓電阻率的影響

Millennial Solar

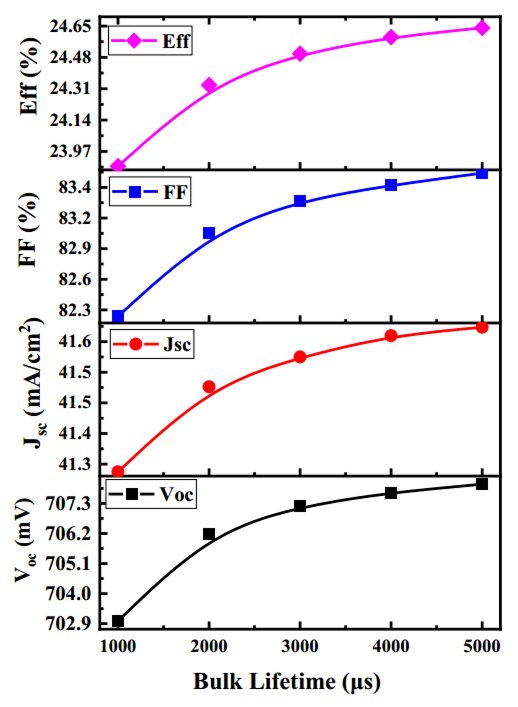

IBC太陽能電池電學參數隨n型c-Si硅片體壽命變化的仿真結果

延長c-Si的體壽命（1-5ms）顯著提升Voc、Jsc、FF和η。體壽命延長直接降低了載流子復合率，從而減小了飽和電流密度I?，導致Voc升高。同時，載流子擴散長度增加提高了光生載流子的收集效率，進而提升Jsc和FF。模擬結果表明，當體壽命達到5 ms時，電池效率η最高可達24.64%，充分證明了高品質硅材料對電池性能及可靠性的關鍵作用。

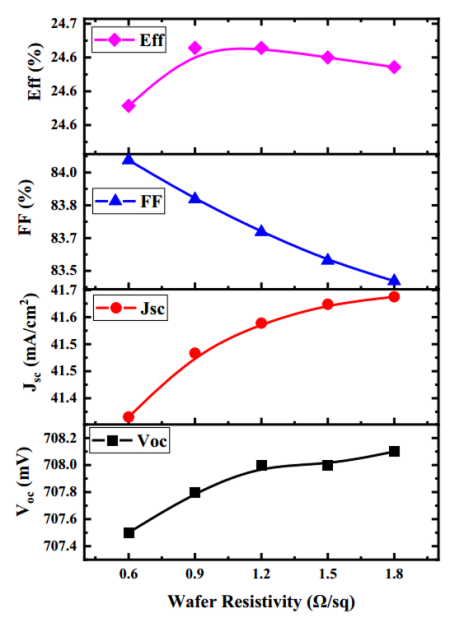

IBC太陽能電池電學參數隨n型c-Si硅片電阻率變化的仿真結果

晶圓電阻率變化（0.6–1.8 Ω·cm）對電池性能的影響呈現非線性特征。在0.6–1.2 Ω·cm范圍內，隨著電阻率升高，Voc和Jsc呈現上升趨勢。這主要因?yàn)檩^高的電阻率拓寬了pn結耗盡區寬度，有利于降低體區復合損失，并增強了長波長光子的吸收。當電阻率超過1.2 Ω·cm后，串聯電阻增加導致FF下降，效率在達到峰值后開始降低。模擬結果顯示，電阻率為1.2 Ω·cm時電池效率達到峰值24.65%，表明優化晶圓電阻率是平衡材料導電性與復合損失的關鍵。

背面硼摻雜層方塊電阻的影響

Millennial Solar

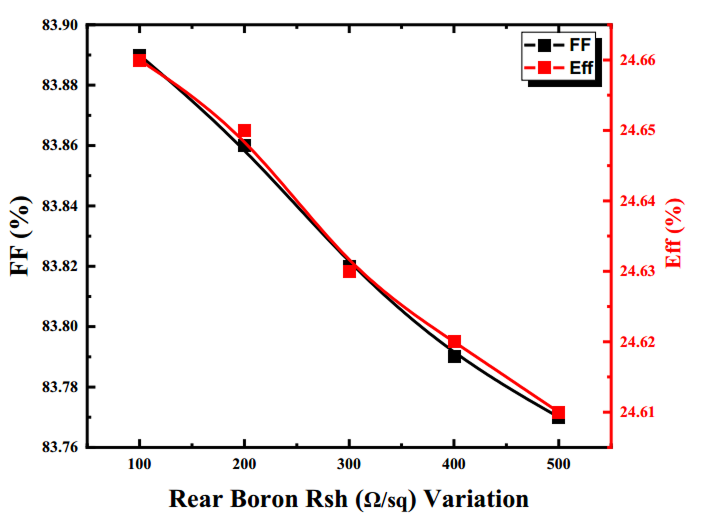

背面硼方塊電阻(Rsh)對IBC太陽能電池FF與η影響的Quokka3仿真結果

模擬結果顯示，背面硼摻雜層方塊電阻R??的增加會導致FF輕微下降和轉換效率η降低。這主要是由于R??升高增大了電池的串聯電阻，阻礙了載流子的有效收集和傳輸，導致I-V曲線“方形度”變差。值得注意的是，開路電壓Voc和短路電流密度Jsc基本不受R??變化的影響，因?yàn)樗鼈兎謩e由材料的帶隙和光吸收能力決定。這突顯了背面發射極特性對FF的顯著影響，優化硼摻雜濃度以平衡導電性和復合至關重要。

J?對鈍化效果的影響

Millennial Solar

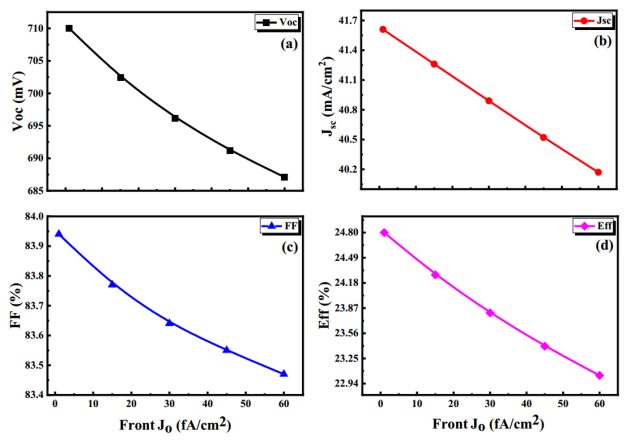

Quokka3仿真的前表面鈍化層復合電流密度(J?)對IBC電池電學參數的影響

前表面復合電流密度J?的增大會導致Voc、Jsc、FF和η全面下降。較高的J?值意味著前表面復合加劇，減少了可用于收集的光生載流子數量，并劣化了I-V曲線特性。模擬數據表明，當J?超過約30 fA/cm2時，效率開始顯著下滑，這強調了在正面應用高質量鈍化層的必要性。

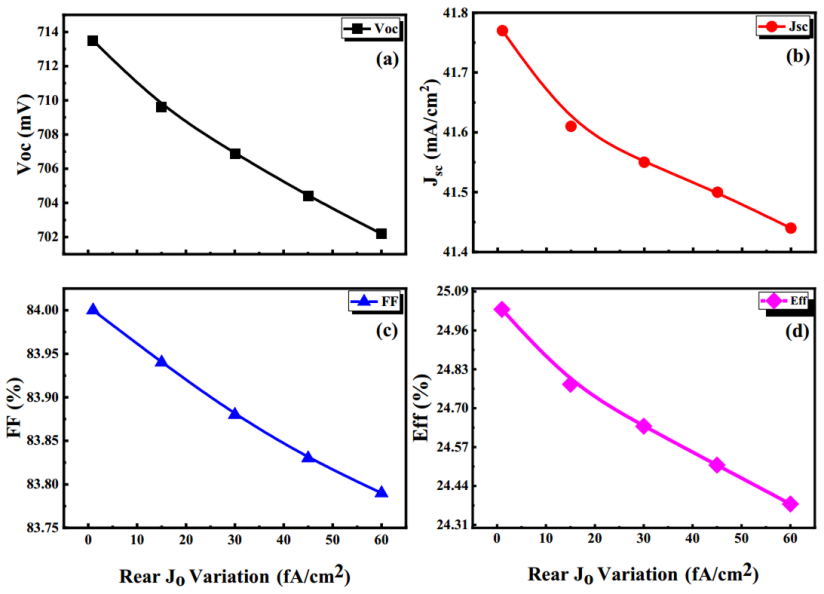

Quokka3仿真的后表面鈍化層復合電流密度(J?)對IBC電池電學參數的影響

背面復合電流密度J?的增大同樣會降低Voc、Jsc、FF和η。對于IBC電池，由于所有載流子收集均通過背面接觸完成，背面鈍化質量J?的影響尤為關鍵。背面J?升高直接增加了在pn結彎曲區域的復合損失，顯著劣化Voc和FF。采用選擇性鈍化技術（例如在p?發射極上使用Al?O?，在n?BSF上使用SiO?）可以有效降低復合并提升Voc，但pn結區域的設計和鈍化仍是影響偽填充因子（pFF）的敏感因素。

發射極覆蓋與背面硼方阻影響

Millennial Solar

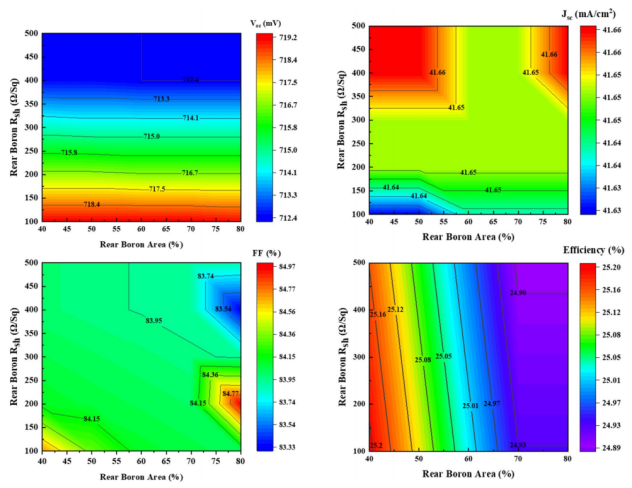

后硼方塊電阻與覆蓋率對IBC電池參數的聯合影響仿真

發射極覆蓋率與背面硼方塊電阻的協同優化是實現峰值效率的核心。模擬結果表明，當發射極覆蓋率約為40%且背面硼方塊電阻R??= 100 Ω/sq時，電池性能達到最佳：Voc= 719.2 mV, Jsc= 41.66 mA/cm2, FF = 84.71%,轉換效率η = 25.2%。此優化點有效平衡了接觸區復合損失和電阻損失。當覆蓋率低于40%時，電流聚集效應導致?lián)p失顯著增加；當覆蓋率高于40%時，大面積鈍化表面的復合損失開始主導，抵消了低接觸電阻帶來的益處。

本文系統研究了IBC太陽能電池的鈍化和減反射技術優化，通過Quokka3模擬揭示了c-Si體壽命、方塊電阻和J?的精細化調控對效率的提升機制。首次整合體壽命、電阻率、背面硼方塊電阻和發射極覆蓋的交互效應，實現25.2%的峰值效率，為行業設立新基準。

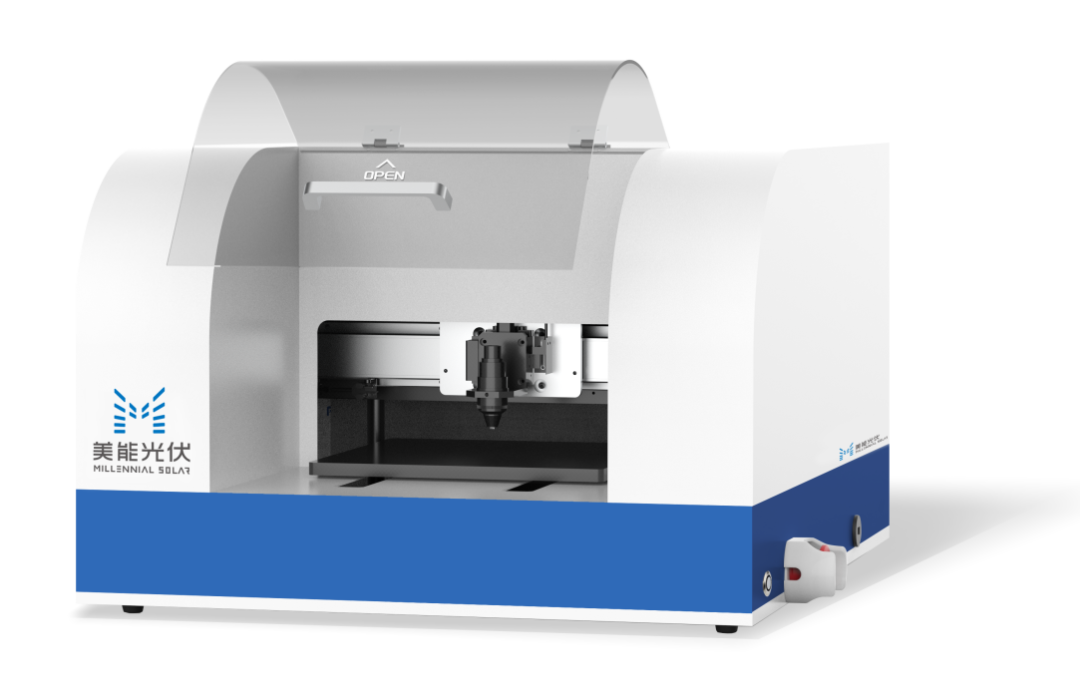

美能四探針電阻測試儀

Millennial Solar

美能四探針電阻測試儀可以對最大230mm的樣品進行快速、自動的掃描，獲得樣品不同位置的方阻/電阻率分布信息，可廣泛應用于光伏、半導體、合金、陶瓷等諸多領域。

超高測量范圍，測量1mΩ~100MΩ

高精密測量，動態重復性可達0.2%

全自動多點掃描，多種預設方案亦可自定義調節

快速材料表征，可自動執行校正因子計算

美能四探針電阻測試儀是獲取IBC電池核心電學參數的核心實驗設備，其作用貫穿材料篩選、工藝監控及性能驗證全流程，支撐25.2%效率優化點的實驗復現，其數據直接決定了研究結論的可靠性和產業落地價值。

原文參考：Improved passivation and antirefection techniques for higher?efciency Interdigitated Back Contact (IBC) solar cells
