一、行業背景與核心痛點

當前新能源行業規?；瘮U張，光伏、風電等領域智能化管控成為升級核心，尤其是光伏組件生產工序，對設備協同、數據實時傳輸要求極高。西門子S7-200 PLC因穩定性強、性價比高，廣泛應用于光伏組件串焊、層壓工序，但其僅配備PPI 9針DP口，無以太網接口，采用西門子專有PPI串口協議；S7-1200 PLC標配Profinet以太網接口，采用TCP/IP協議及優化S7協議，支持PUT/GET指令，適配新能源車間集中管控系統數據交互需求，兩者協議異構無法直接互通，形成數據孤島。同時，S7-200已連接進口西門子觸摸屏（型號：6AV2124-0MC01-0AX0，SIMATIC HMI TP1200 Comfort）實現本地參數監控，該觸摸屏支持PPI/PROFIBUS-DP接口，適配西門子全系PLC通訊，改造易中斷通訊，影響生產線24小時連續運行；整體替換設備成本高，不符合降本增效需求，協議差異成為老舊設備智能化升級的核心阻礙。

二、項目概況

某大型新能源光伏組件生產企業層壓車間，1臺西門子S7-200 PLC（無網口，僅PPI 9針DP口）負責層壓工序的溫度、壓力參數采集及設備啟停控制，已通過PPI口連接西門子6AV2124-0MC01-0AX0進口觸摸屏實現本地操作監控。為搭建全車間集中管控體系，需將S7-200采集的生產數據實時上傳至S7-1200 PLC，支撐MES系統數據分析與生產調度，要求通訊延遲≤10ms、不影響觸摸屏正常使用，且適配車間強電磁、高粉塵環境。最終選用捷米特ETH-S7200-JM01 Plus直通型以太網模塊，實現雙向通訊，是新能源行業老舊PLC升級的經典應用，契合光伏生產智能化升級需求。

三、選型與部署方案

3.1選型依據

核心選型標準：支持PPI與以太網雙向協議轉換，兼容S7-200/1200 PLC，適配西門子進口觸摸屏，工業級品質（耐高低溫、抗干擾），配置便捷，契合新能源生產連續性需求。捷米特ETH-S7200-JM01 Plus直通型內置專用PPI協議解析芯片，其DSUB9針母口可直接連接西門子觸摸屏，實現PPI與TCP/IP雙向轉換，支持S7-1200 PUT/GET指令，替代西門子CP243-1功能，支持觸摸屏與PLC并行通訊，不占用PLC編程口，投入成本僅為設備整體替換的1/10，無需停產改造，適配新能源車間高效生產需求。

3.2部署方案

1.硬件連接：模塊PPI 9針母口對接S7-200 DP口，直接連接西門子6AV2124-0MC01-0AX0觸摸屏，以太網口通過工業網線連接S7-1200以太網口，閉環通訊互不干擾；

2.位置部署：安裝于S7-200旁控制柜，縮短線路減少信號損耗，適配車間高粉塵、強電磁環境；

3.軟件調試：通過捷米特NetDevice工具設置IP與S7-1200同網段，配置PPI波特率（9.6Kbps~187.5Kbps自適應），1天內完成調試，不中斷生產。

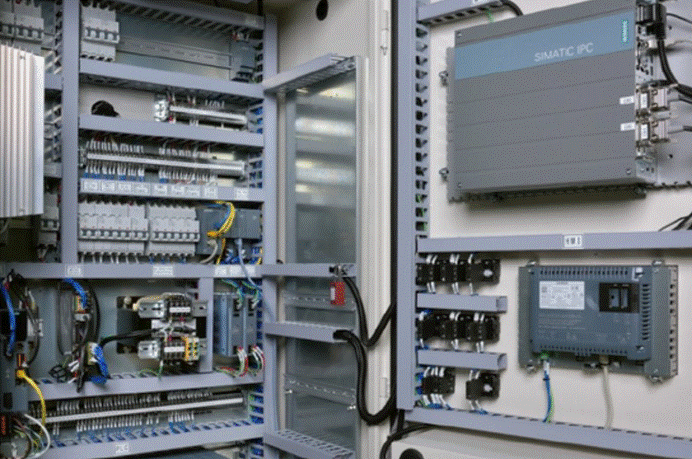

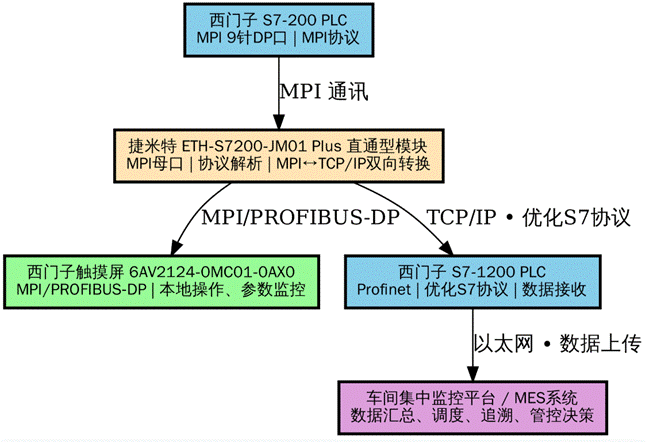

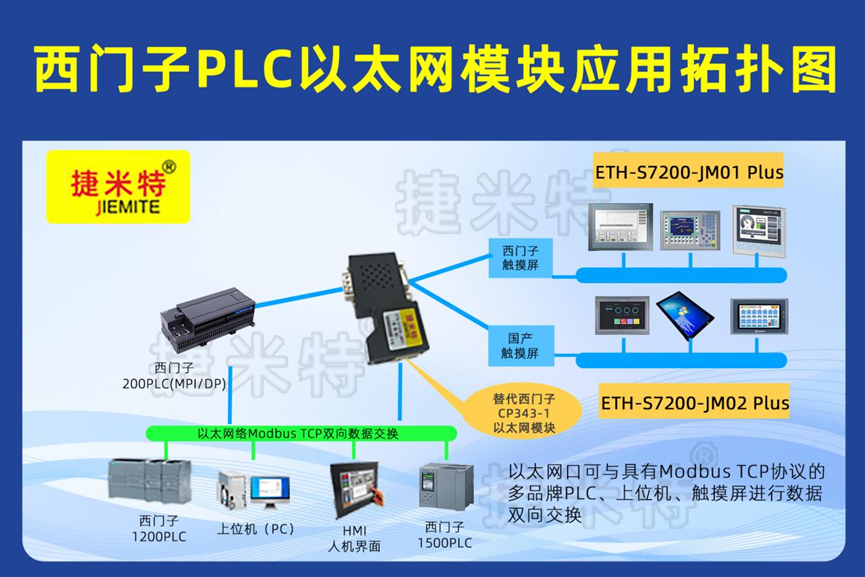

3.3可視化結構拓撲圖

四、技術架構與硬件配置

4.1技術架構設計

采用“底層現場設備-中間協議轉換-上層集中管控”三層架構，貼合新能源行業智能化管控需求：底層為S7-200 PLC與西門子進口觸摸屏，負責現場生產控制與本地操作；中間層為捷米特ETH-S7200-JM01 Plus模塊，作為核心樞紐，完成PPI與TCP/IP雙向透明轉換，支持多主站并行通訊，保障數據實時傳輸；上層為S7-1200 PLC與監控平臺，實現全車間生產數據統籌，契合新能源行業高效管控、降本增效需求。

4.2硬件配置

1.西門子S7-200 PLC（帶PPI 9針DP口）1臺；

2.西門子S7-1200 PLC（CPU 1214C，Profinet接口）1臺；

3.捷米特ETH-S7200-JM01 Plus直通型模塊1臺；

4.西門子進口觸摸屏（6AV2124-0MC01-0AX0）1臺；

5.工業網線、PPI通訊線若干；

6.工業控制柜1臺（含開關電源、接線端子，適配車間高粉塵環境）。

五、網關功能與產品優勢

5.1核心功能

內置工業級TCP/IP協議棧，支持PPI與以太網雙向轉換，實現S7-200與S7-1200數據雙向傳輸，保障光伏生產參數精準同步；支持STEP7、WinCC等上位機，最多連接32臺，適配車間多設備管控；作為Modbus從站，支持西門子觸摸屏訪問，無需額外編程；10/100M自適應以太網口，通訊延遲≤10ms，支持遠程運維，無需外接電源，直接安裝于PLC通訊口，安裝便捷，適配新能源車間復雜環境。

5.2產品優勢（核心亮點）

1.協議解析強：專用芯片穿透西門子PPI專有協議，兼容S7-1200優化S7協議，完美適配西門子進口觸摸屏，破解新能源車間新舊設備通訊壁壘；

2.直通型優勢：九針母口直接對接西門子觸摸屏，不占用PLC編程口，支持多主站并行通訊，零中斷改造，保障新能源生產連續性；

3.工業級品質：寬溫-40℃~85℃，抗電磁干擾，IP30防護，適配新能源車間高粉塵、強干擾環境；

4.便捷高效：可視化配置，無需復雜編程，1天完成調試，不影響生產進度；

5.高性價比：成本僅為設備替換的1/10，低成本實現老舊設備升級，契合新能源企業降本增效需求。

六、經典應用案例

某大型新能源光伏企業6條組件層壓生產線，均配備S7-200 PLC（僅PPI接口）及西門子6AV2124-0MC01-0AX0進口觸摸屏，需接入S7-1200搭建集中管控體系，且不中斷生產。采用6套捷米特ETH-S7200-JM01 Plus直通型模塊部署，實現雙向通訊，運行至今無故障，成功搭建集中管控平臺，生產效率提升32%，人工成本降低28%，成為新能源行業老舊PLC升級的經典應用。

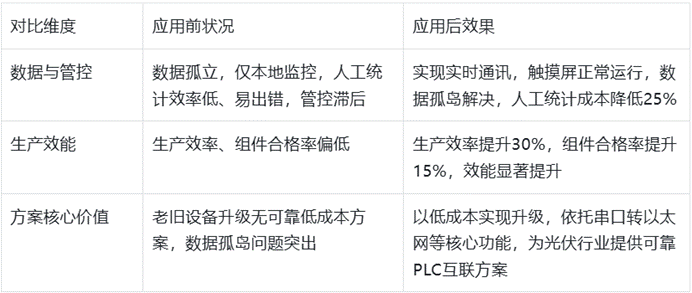

七、應用效果與方案價值

八、網關未來發展趨勢

結合新能源行業智能化升級趨勢，工業以太網網關呈現五大方向：

1. AI集成，結合西門子工業基礎模型，實現故障提前預警，保障光伏生產穩定；

2.多協議融合，適配新能源車間多品牌設備，提升場景適配性；

3. 5G+TSN融合，拓展無線部署，適配光伏車間布線需求；

4.零信任安全，強化數據加密，保障生產數據安全；

5.綠色節能，適配新能源行業低碳生產需求。捷米特將持續迭代產品，貼合新能源行業高效管控需求。

九、總結

本方案針對新能源行業S7-200與S7-1200 PLC協議不兼容的核心痛點，采用捷米特ETH-S7200-JM01 Plus直通型模塊，通過串口轉以太網、以太網轉換器、以太網橋接器功能，實現PPI與TCP/IP雙向轉換，不影響西門子6AV2124-0MC01-0AX0進口觸摸屏通訊，以低成本完成老舊設備升級。方案有效破解數據孤島，提升生產效率、降低成本，彰顯產品優勢與價值，為新能源及各類工業場景老舊PLC以太網升級提供可靠、可復制的解決方案，助力行業智能化發展。
