研華工控機 UNO-2484G 是一款 緊湊型、高性能、無風扇嵌入式工控機。它采用堅固的鋁合金外殼設計，具備出色的散熱性能和抗沖擊振動能力，專為空間受限且要求高可靠性、寬溫運行的嚴苛工業環境（如工廠自動化、機器視覺、軌道交通、車載、自助終端、邊緣計算網關等）而設計。

核心特點： 無風扇設計（全密閉）、寬壓直流輸入、寬溫工作、豐富的工業級 I/O 接口、支持多種安裝方式（壁掛、DIN 導軌、桌面）。

一、 功能說明

1. 核心功能：

(1)高性能嵌入式計算： 搭載 Intel Elkhart Lake 處理器 (J6412)，提供強大的處理能力，適用于數據采集、邏輯控制、機器視覺處理、通信網關、邊緣計算等應用。

(2)無風扇可靠運行： 采用全密閉鋁合金外殼和高效散熱設計，完全消除風扇故障點，實現靜音運行，提高系統可靠性和壽命，適應多塵、潮濕環境。

(3)工業級連接： 提供豐富的板載 I/O 接口：

顯示：HDMI, DisplayPort (支持獨立雙顯)。

網絡：4 x 千兆以太網口 (Intel I211)，滿足多網絡設備連接或網絡隔離需求。

串口：4 x RS-232/422/485 串口 (帶自動流控)，可軟件配置模式和終端電阻，方便連接 PLC、HMI、儀器儀表等。

USB：4 x USB 3.2 Gen1 (5Gbps), 2 x USB 2.0。

GPIO：8 通道數字輸入/輸出 (DIO)，用于連接傳感器、開關、指示燈等。

音頻：Line-out, Mic-in。

(4)靈活擴展： 提供 1 個全尺寸 Mini-PCIe 插槽 (支持 mSATA 或 PCIe 信號) 和 1 個 M.2 B Key 3052 插槽 (支持 USB/PCIe/SIM 信號，常用于 4G/5G/WiFi/BT 模塊)。

(5)寬范圍電源輸入： 支持 9~48 VDC 寬壓輸入，并具備過壓、反接保護，適應工業現場不穩定的電源環境（如車輛電源、電池供電）。

(6)多種安裝方式： 支持壁掛安裝、DIN 導軌安裝（需選購安裝套件）或桌面放置，部署靈活。

(7)數據存儲： 內部支持安裝 1 個 2.5" SATA HDD/SSD (7/9.5mm 高) 和 1 個 M.2 2280 M Key 插槽 (支持 PCIe NVMe SSD)，提供高速和大容量存儲選項。

2. 擴展功能 (依賴于選配模塊)：

通過 Mini-PCIe 插槽可擴展：mSATA SSD、WiFi/藍牙模塊、特定功能卡。

通過 M.2 B Key 插槽可擴展：4G/5G 蜂窩網絡模塊、WiFi/藍牙模塊、GPS 模塊等。

可選配專用擴展模塊或通過 USB/串口連接外部設備。

二、 規格參數 (基于該特定 MOD 型號和系列共性)

1. 核心系統：

(1)處理器： Intel? Celeron? J6412 (4核4線程, 基礎頻率 2.0 GHz, 最大睿頻 2.6 GHz, TDP 10W)。

(2)芯片組： 集成于處理器 (Elkhart Lake SoC)。

(3)內存： 板載 8GB LPDDR4x (通常為固定容量，不可擴展。*部分型號可能有不同容量選項，需確認具體配置*)。

(4)存儲 (預裝/支持)：

板載 eMMC： 64GB (用于安裝操作系統和應用程序)。

1 x M.2 M Key 2280： 支持 PCIe NVMe SSD (該 MOD 型號預裝 512GB NVMe SSD)。

1 x 2.5" SATA 驅動器位： 支持 7mm/9.5mm 高的 HDD/SSD (該 MOD 型號未預裝，需用戶自選安裝)。

TPM： 板載 Infineon SLB 9665 TPM 2.0 (增強安全性)。

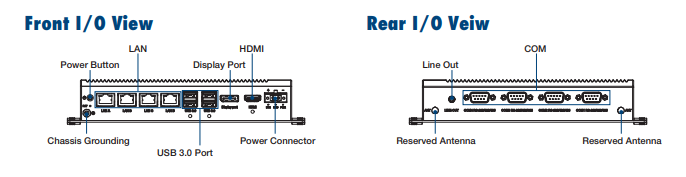

2. I/O 接口：

(1)顯示：1 x HDMI 1.4b (支持 4K@30Hz)；1 x DisplayPort 1.2 (支持 4K@60Hz) *（支持獨立雙顯）

(2)網絡： 4 x 10/100/1000 Mbps RJ-45 以太網口 (Intel I211-AT)。

(3)串口： 4 x RS-232/422/485 (軟件可選模式，帶 15KV ESD 保護，DB9 接頭)。

(4)USB：4 x USB 3.2 Gen1 (5Gbps) Type-A (后部)；2 x USB 2.0 Type-A (前部，帶 1個 5V/2A 電源輸出)

(5)GPIO： 8 通道 DIO (軟件可配置輸入/輸出，0~30V，光耦隔離)。

(6)音頻： 1 x Line-out (綠色), 1 x Mic-in (粉色), 3.5mm 接口。

(7)擴展槽：

1 x Full-size Mini-PCIe (支持 mSATA 或 PCIe x1/USB 2.0 信號)

1 x M.2 B Key 3052 (支持 USB 2.0/3.0, PCIe x1, SIM 卡)

SIM 卡槽： 1 x 嵌入式 SIM 卡槽 (需配合 M.2 B Key 蜂窩模塊使用)。

(8)天線開孔： 提供 4 個 SMA 天線孔位 (2 個用于 WiFi/BT, 2 個用于 WWAN)。

(9)電源輸入： 1 x 3 針可插拔端子臺，支持 9~48 VDC 寬壓輸入，帶過壓和反接保護。

3. 機械與環境：

(1)外殼： 全鋁合金，無風扇設計。

(2)尺寸 (W x D x H)： 約 225 mm x 140 mm x 62 mm (不含安裝支架)。

(3)重量： 約 1.8 kg。

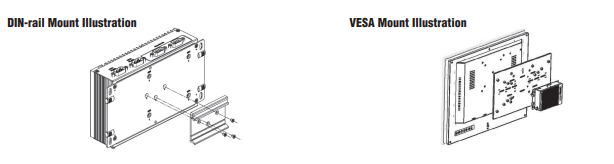

(4)安裝方式： 壁掛 (VESA 75mm 或自帶支架孔)，可選配 DIN 導軌安裝套件，桌面放置。

(5)工作溫度： -25°C 至 60°C (寬溫設計，適用于嚴苛環境)。 *注意：存儲溫度可能要求更高溫度，請查手冊。*

(6)工作濕度： 10% 至 90% RH (非凝露)。

(7)抗振動： 符合 IEC 60068-2-64 標準 (操作中：3 Grms, 5~500 Hz, 隨機振動)。

(8)抗沖擊： 符合 IEC 60068-2-27 標準 (操作中：50 G, 半正弦波, 持續時間 11 ms)。

4. 電源：

(1)輸入電壓： 9~48 VDC (額定 12/24/48 VDC)。

(2)功耗： 典型功耗約 15~25W (取決于負載和配置)，最大功耗 (瞬時峰值) 需參考手冊。

(3)保護： 過壓保護 (OVP), 過流保護 (OCP), 反接保護 (RPP)。

5. 軟件與安全：

(1)操作系統支持： Windows 10 IoT Enterprise, Windows 11 IoT Enterprise, Linux (Ubuntu, Yocto)。

(2)安全特性： TPM 2.0 (硬件級安全), 支持 Secure Boot, BitLocker 等安全技術。

(3)管理： 支持研華 SUSIAccess 遠程管理軟件 (需網絡連接)。

6. 認證 (典型)：

(1)EMC: CE (EN 55032, EN 55035, EN 61000-3-2, EN 61000-3-3, EN 61000-4-2/3/4/5/6/8/11), FCC Part 15B Class A。

(2)安全： UL/cUL 62368-1, EN 62368-1。

(3)環境： RoHS, REACH。

(4)行業特定： 符合 EN 50155 (軌道交通 - 需確認具體符合的測試項和等級，非所有型號都完整認證，請查數據表)， 符合 EN 45545-2 (軌道交通防火 - 需確認)。

三、 特性與優勢

1. 卓越的可靠性與耐用性：

(1)無風扇全密閉設計： 消除風扇故障點，防止灰塵、濕氣、污染物侵入，顯著提高 MTBF (平均無故障時間)，適用于惡劣工業環境。靜音運行。

(2)寬溫運行 (-25°C ~ 60°C)： 適應極寒和酷熱環境，保證嚴寒地區戶外設備或高溫車間內的穩定運行。

(3)堅固鋁合金外殼： 提供優異的散熱性能和機械強度，有效抗沖擊和振動。

(4)寬壓直流輸入 (9-48VDC) 與保護： 適應不穩定的工業電源和車輛電源，內置過壓、反接保護，提升系統電源安全性。

2. 強大的計算性能與豐富接口：

(1)Intel Elkhart Lake J6412 四核處理器： 提供充足的性能應對工業自動化、邊緣計算、機器視覺等任務。

(2)豐富的工業 I/O： 4個千兆網口滿足多網絡需求；4個軟件可選串口方便連接傳統設備；8通道隔離 GPIO 用于數字信號控制；多個高速 USB 3.2 連接外設。

(3)雙獨立顯示輸出 (HDMI + DP)： 支持多屏顯示，適用于監控室、HMI 應用。

3. 靈活的擴展性與存儲方案：

(1) 多樣化的擴展插槽： Mini-PCIe 和 M.2 B Key 插槽支持?jǐn)U展無線通信 (4G/5G/WiFi/BT)、存儲 (mSATA) 或特定功能模塊。

(2)靈活的存儲配置： 板載 eMMC 保證系統快速啟動，M.2 NVMe 提供高速存儲，2.5" SATA 位支持大容量硬盤，滿足不同速度和容量需求。

4. 易于部署與集成：

(1)緊湊小巧尺寸： 節省空間，易于集成到設備內部或狹小空間。

(2)多種安裝方式： 壁掛、DIN 導軌（選配件）、桌面放置，適應各種安裝場景。

(3)工業標準設計： 符合工業應用要求，易于集成到現有系統中。

5. 增強的安全性與可管理性：

(1)硬件級安全 (TPM 2.0)： 支持安全啟動、硬盤加密 (如 BitLocker)、密鑰存儲，保護敏感數據和系統完整性。

(2)支持遠程管理： 通過研華 SUSIAccess 軟件進行遠程監控、配置、維護和軟件部署。

以上研華工控機信息基于官方網頁和典型 UNO-2484G 規格整理。最終準確、詳細、最新的信息（特別是預裝配置細節、認證列表、精確尺寸圖、接口定義等），請務必查閱產品手冊并咨詢研華銷售人員或經銷商。
