摘要：隨著電動汽車的普及，住宅小區規?；妱?dòng)汽車充電需求日益增長，無序充電可能導致電網負荷過大、設備過載等問題。本文探討了住宅小區規?；妱?dòng)汽車有序充電策略及系統實現，分析了有序充電的必要性、關鍵技術和系統架構，并提出了實施路徑和未來展望。研究表明，有序充電策略能有效平衡電網負荷、降低充電成本、提高充電效率，是解決住宅小區電動汽車充電問題的有效途徑。

關鍵詞 電動汽車；住宅小區；有序充電；充電策略；充電系統

引言

隨著環保意識的增強和技術的進步，電動汽車在全球范圍內得到了快速發展。據統計，2022年我國電動汽車保有量已突破1000萬輛，預計到2025年將達到3000萬輛。住宅小區作為電動汽車的主要充電場所，面臨著規?；潆妿淼奶魬?zhàn)。無序充電可能導致電網負荷峰谷差加大、變壓器過載、電能質量下降等問題。因此，研究住宅小區規?；妱?dòng)汽車有序充電策略及系統實現具有重要意義。

本文首先分析住宅小區規模化電動汽車充電現狀及問題，然后探討有序充電的必要性和關鍵技術，接著提出系統架構和實施路徑，最后展望未來發展方向。通過本研究，旨在為住宅小區電動汽車充電管理提供理論參考和實踐指導。

1住宅小區規?；妱?dòng)汽車充電現狀及問題

當前住宅小區電動汽車充電主要存在以下問題：一是充電設施不足，無法滿足日益增長的充電需求；二是充電行為集中，導致電網負荷峰谷差加大；三是缺乏智能管理，充電效率低下；四是電費結算方式單一，用戶參與度低。這些問題不僅影響用戶體驗，也對電網安全穩定運行構成威脅。

1.1 充電基礎設施供需矛盾突出

隨著電動汽車保有量快速增長，住宅小區充電設施建設明顯滯后。根據中國充電聯盟數據，2023年我國車樁比僅為2.5:1，遠未達到1:1的理想配置。老舊小區受限于配電容量和停車位資源，充電樁安裝率普遍不足30%。新建小區雖預留充電設施接口，但實際投運率不足50%，無法滿足居民日常充電需求。

1.2 充電負荷時空分布失衡

調研數據顯示，住宅小區充電高峰集中在18:00-22:00的用電晚高峰時段，與居民生活用電負荷高度重疊。某中型小區實測數據表明，無序充電使變壓器負載率從45%驟增至85%，局部線路溫升超過安全限值。周末充電負荷較工作日增加40%，季節性差異顯著。

1.3 電能質量與安全隱患

多臺大功率充電樁同時工作導致電壓波動超過±7%，諧波畸變率達8.3%，影響家電使用。部分小區存在私拉亂接現象，電氣火災風險增加。某市消防統計顯示，2022年電動車相關火災中，住宅小區占比達62%。

1.4 運營管理機制缺失

當前90%以上的小區充電樁采用即插即充模式，缺乏智能調度功能。電費計價方式單一，無法引導錯峰充電。物業公司普遍缺乏專業運維能力，故障響應時間超過48小時。用戶投訴數據顯示，充電樁可用率不足70%。

2有序充電的必要性和關鍵技術

有序充電是指通過智能調度和管理，合理安排電動汽車充電時間和功率，以達到優化電網負荷、降低充電成本、提高充電效率的目的。其必要性主要體現在：平衡電網負荷，避免設備過載；降低用戶充電成本；提高充電設施利用率；促進可再生能源消納。

有序充電的關鍵技術包括：負荷預測技術，準確預測小區用電負荷；智能調度算法，如基于電價激勵、基于負荷均衡等策略；通信技術，確保數據傳輸實時可靠；用戶交互界面，提高用戶參與度。

2.1 有序充電的多元價值

實施有序充電可降低變壓器峰值負荷30%以上，延緩電網升級改造投資。某試點項目表明，通過谷時段充電，用戶平均充電成本下降40%。充電設施利用率可從45%提升至75%，周期縮短2-3年。同時可消納夜間過剩風電，某北方城市實踐顯示可提高可再生能源利用率15%。

2.2 負荷預測技術

采用LSTM神經網絡模型，綜合歷史充電數據、天氣、節假日等因素，實現24小時負荷預測誤差<8%。某示范項目引入居民用電行為分析，將預測準確率提高至92%。需建立動態更新機制，定期修正模型參數。

2.3 智能調度算法

（1）基于電價的激勵策略：實施分時電價，設置3-5個價格階梯，價差應達0.5元/kWh以上才能有效引導行為。

（2）負荷均衡算法：采用混合整數規劃，在保證用戶需求前提下，使變壓器負載曲線方差化。

（3）緊急響應機制：當電網出現異常時，可在30秒內調整充電功率或暫停非緊急充電。

2.4 通信技術體系

構建"云-管-邊-端"四級架構：云端平臺負責策略制定，5G/光纖實現數據傳輸，邊緣計算節點處理實時控制，充電樁終端執行具體指令。需滿足100ms級時延要求，通信可靠性達到99.99%。

3系統架構和實施路徑

有序充電系統架構包括：用戶終端（手機APP、車載終端等）、充電樁、集中控制器、小區配電系統和電網調度。系統工作流程為：用戶提交充電需求→系統收集電網和負荷信息→制定充電計劃→執行充電并實時監控→完成結算和反饋。

實施路徑建議：階段，建設基礎充電設施和通信網絡；階段，試點有序充電策略，收集用戶反饋；第三階段，推廣并優化系統性能；第四階段，與其他智能電網系統融合。

3.1 分層控制系統架構

（1）設備層：包含智能電表、交流/直流充電樁（7kW-21kW）、車載BMS系統，支持即插即充和預約充電。

（2）邊緣層：部署區域控制器，集成負荷預測、實時調度功能，具備離線運行能力。

（3）平臺層：云計算平臺實現大數據分析和策略優化，支持與電網調度系統互聯。

（4）應用層：開發用戶APP，提供充電預約、費用查詢、參與需求響應等功能。

3.2 關鍵設備技術要求

智能充電樁需具備：（1）功率動態調整（1kW步進）；（2）雙向計量（精度0.5S級）；（3）安全防護（漏電保護、溫度監測）；（4）標準通信接口（OCPP1.6+協議）。配電系統應配置電能質量在線監測裝置。

3.3 分階段實施策略

階段（1年）：

完成配電設施改造，容量預留30%裕度

建設30%充電車位，部署通信網絡

建立基礎充電管理平臺

階段（2年）：

充電車位覆蓋率達80%

試點動態電價機制

開展用戶行為引導

第三階段（3年）：

實現100%智能充電

接入虛擬電廠平臺

開展V2G技術驗證

4未來展望

未來住宅小區電動汽車有序充電將呈現以下發展趨勢：一是與分布式能源（如光伏、儲能）深度結合，形成微電網系統；二是應用人工智能技術，實現更精準的負荷預測和調度；三是探索車網互動（V2G）模式，發揮電動汽車儲能潛力；四是建立更靈活的電價機制，提高用戶參與積極性。

4.1 新型電力系統下的融合發展

到2025年，預計60%的新建小區將配置光儲充一體化系統。通過"分布式光伏+儲能+充電樁"模式，可實現小區40%的能源自給。需研發多能流協調控制系統，解決源荷時空匹配難題。

4.2 人工智能深度應用

基于深度強化學習的充電調度算法，可實時優化變量，響應速度較傳統方法提升100倍。數字孿生技術將實現充電系統全生命周期管理，故障預測準確率達90%以上。

4.3 車網互動商業化

隨著動力電池技術進步，到2030年電動汽車可提供相當于3個三峽電站的靈活調節能力。需建立完善的V2G市場機制，包括：（1）容量電價補償；（2）電池衰減計量標準；（3）快速結算體系。

4.4 政策法規保障

建議出臺《居民區電動汽車充電設施建設運營規范》，明確：（1） 物業配合義務；（2）電力擴容標準；（3）安全監管責任。完善需求響應激勵機制，對參與有序充電的用戶給予積分獎勵或電費返還。

5安科瑞充電樁收費運營云平臺系統選型方案

5.1概述

AcrelCloud9000安科瑞充電柱收費運營云平臺系統通過物聯網技術對接入系統的電動電動自行車充電站以及各個充電整法行不間斷地?cái)?shù)據采集和監控，實時監控充電樁運行狀態，進行充電服務、支付管理，交易結算，資要管理、電能管理，明細查詢等。同時對充電機過溫保護、漏電、充電機輸入/輸出過壓，欠壓，絕緣低各類故障進行預警；充電樁支持以太網、4G或WIFI等方式接入互聯網，用戶通過微信、支付寶，云閃付掃碼充電。

5.2應用場所

適用于民用建筑、一般工業建筑、居住小區、實業單位、商業綜合體、學校、園區等充電樁模式的充電基礎設施設計。

5.3系統結構

系統分為四層：

1）即數據采集層、網絡傳輸層、數據層和客戶端層。

2）數據采集層：包括電瓶車智能充電樁通訊協議為標準modbusrtu。電瓶車智能充電樁用于采集充電回路的電力參數，并進行電能計量和保護。

3）網絡傳輸層：通過4G網絡將數據上傳至搭建好的數據庫服務器。

4）數據層：包含應用服務器和數據服務器，應用服務器部署數據采集服務、WEB網站，數據服務器部署實時數據庫、歷史數據庫、基礎數據庫。

5）應客戶端層：系統管理員可在瀏覽器中訪問電瓶車充電樁收費平臺。終端充電用戶通過刷卡掃碼的方式啟動充電。

小區充電平臺功能主要涵蓋充電設施智能化大屏、實時監控、交易管理、故障管理、統計分析、基礎數據管理等功能，同時為運維人員提供運維APP，充電用戶提供充電小程序。

5.4安科瑞充電樁云平臺系統功能

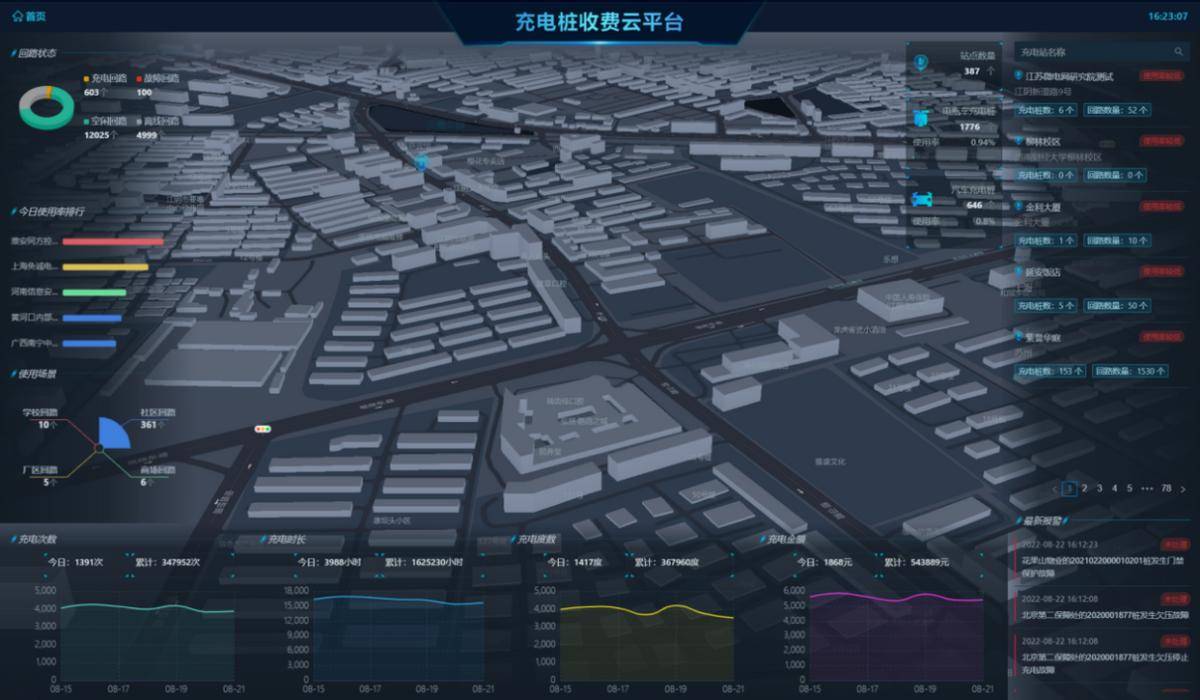

5.4.1智能化大屏

智能化大屏展示站點分布情況，對設備狀態、設備使用率、充電次數、充電時長、充電金額、充電度數、充電樁故障等進行統計顯示，同時可查看每個站點的站點信息、充電樁列表、充電記錄、收益、能耗、故障記錄等。統一管理小區充電樁，查看設備使用率，合理分配資源。

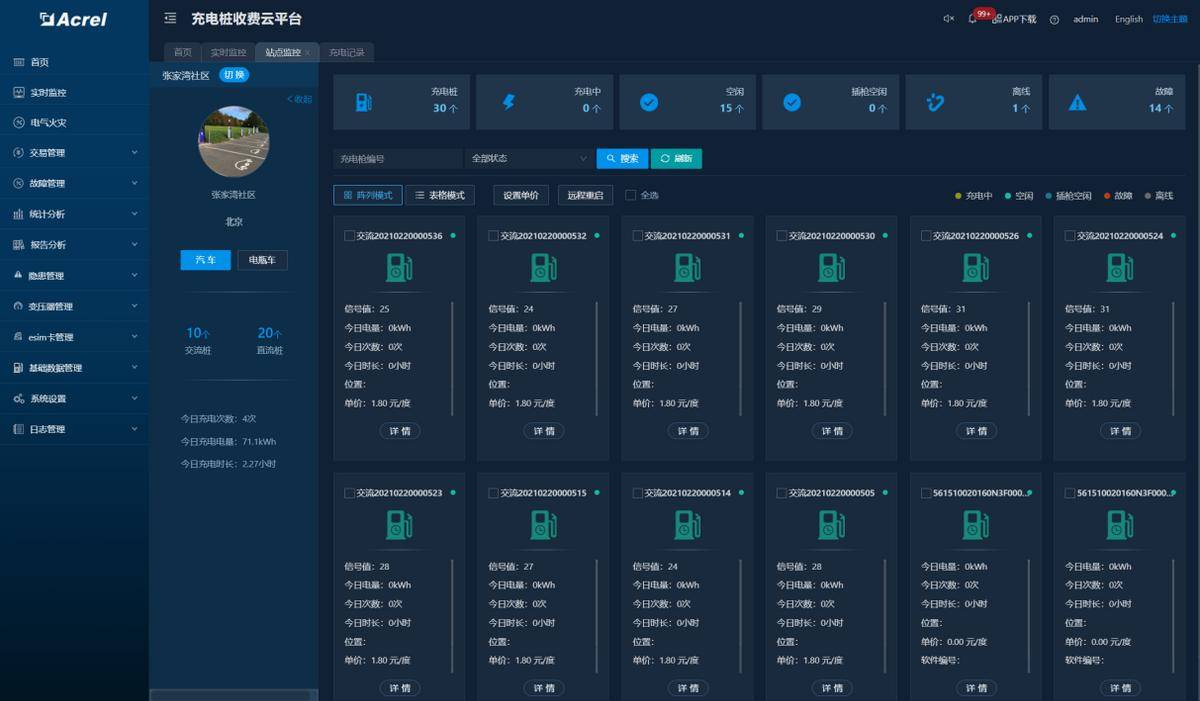

5.4.2實時監控

實時監視充電設施運行狀況，主要包括充電樁運行狀態、回路狀態、充電過程中的充電電量、充電電壓電流，充電樁告警信息等。

5.4.3交易管理

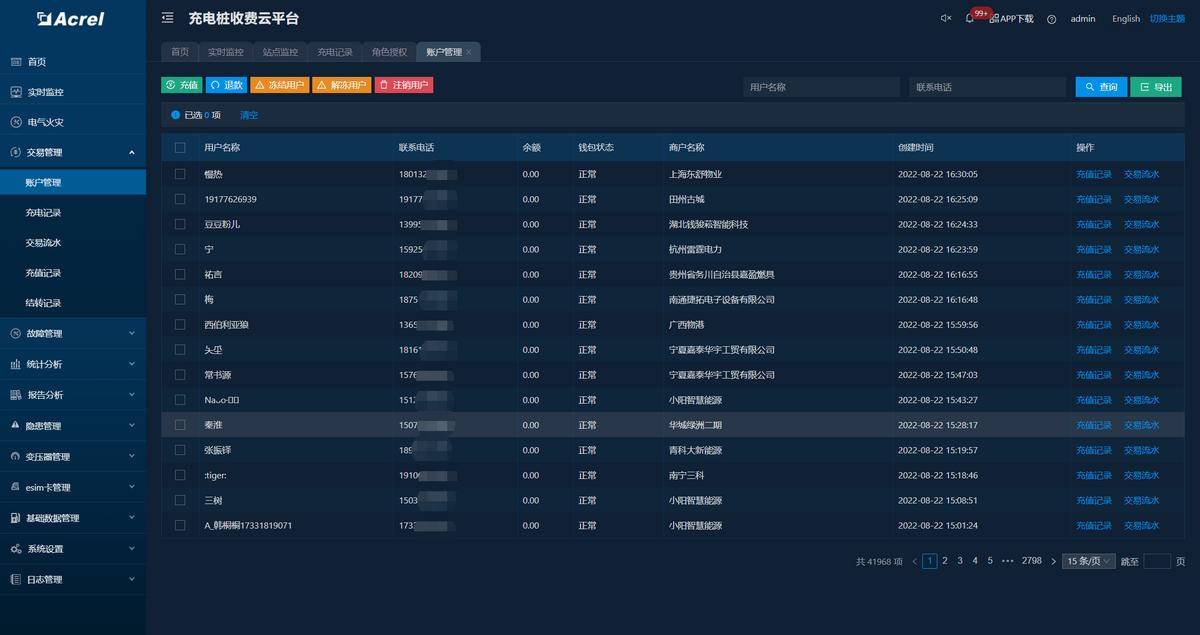

平臺管理人員可管理充電用戶賬戶，對其進行賬戶進行充值、退款、凍結、注銷等操作，可查看小區用戶每日的充電交易詳細信息。

5.4.4故障管理

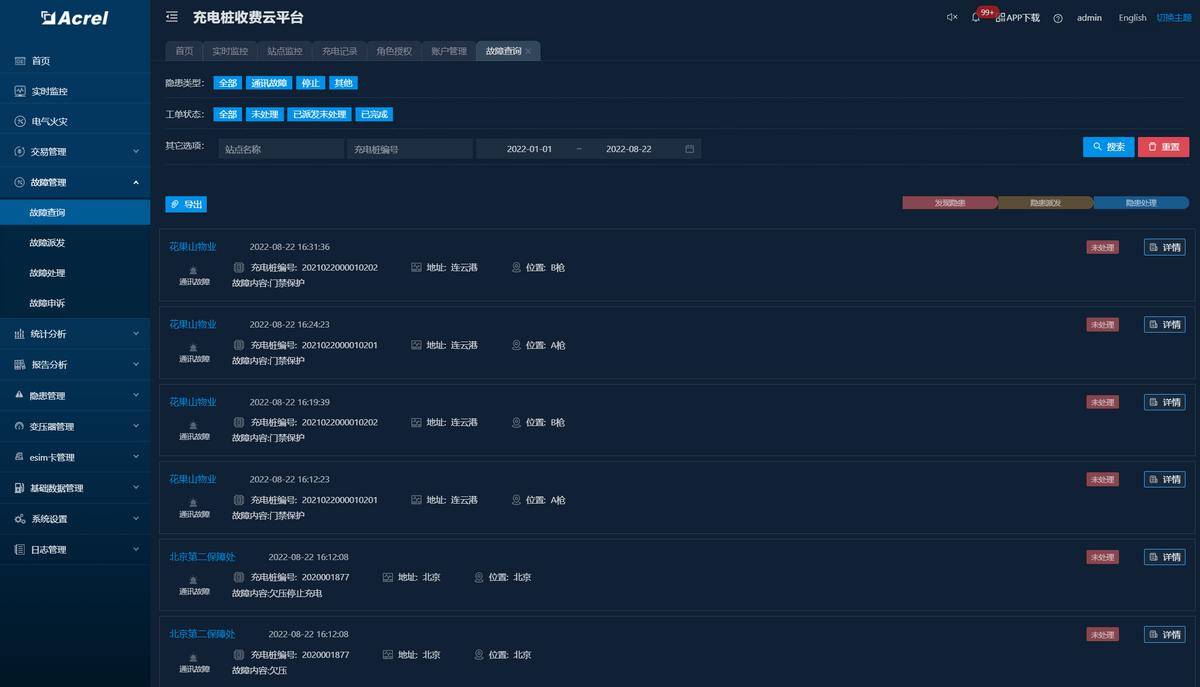

設備自動上報故障信息，平臺管理人員可通過平臺查看故障信息并進行派發處理，同時運維人員可通過運維APP收取故障推送，運維人員在運維工作完成后將結果上報。充電用戶也可通過充電小程序反饋現場問題。

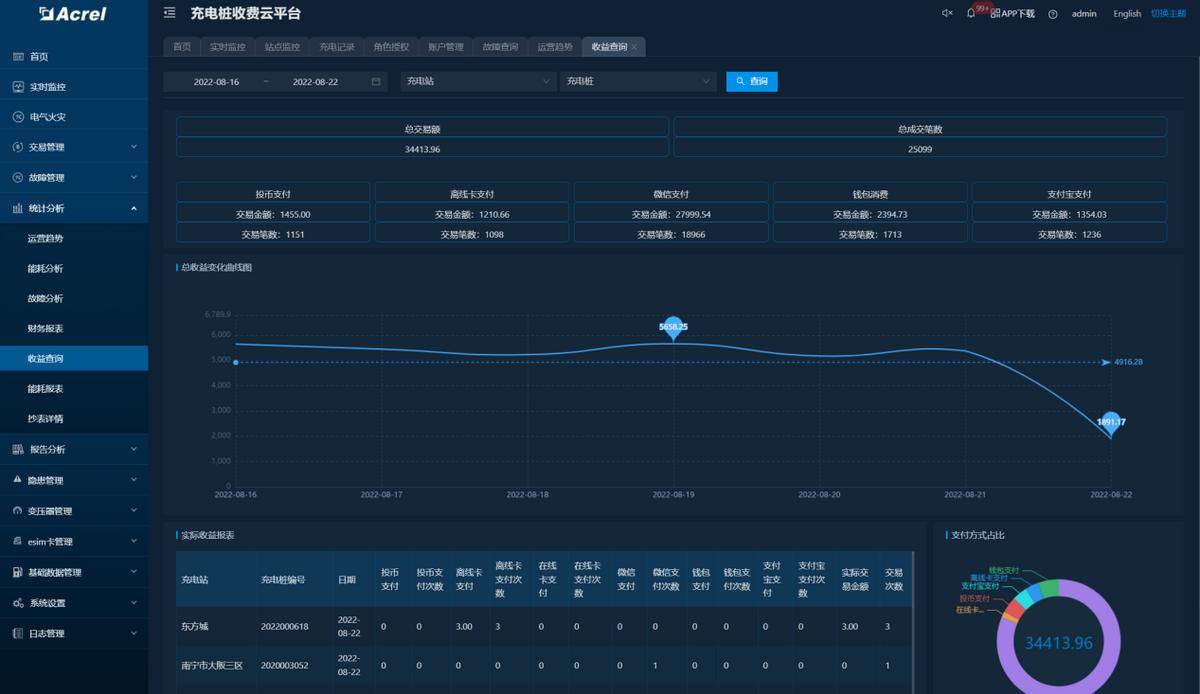

5.4.5統計分析

通過系統平臺，從充電站點、充電設施、、充電時間、充電方式等不同角度，查詢充電交易統計信息、能耗統計信息等。

5.4.6基礎數據管理

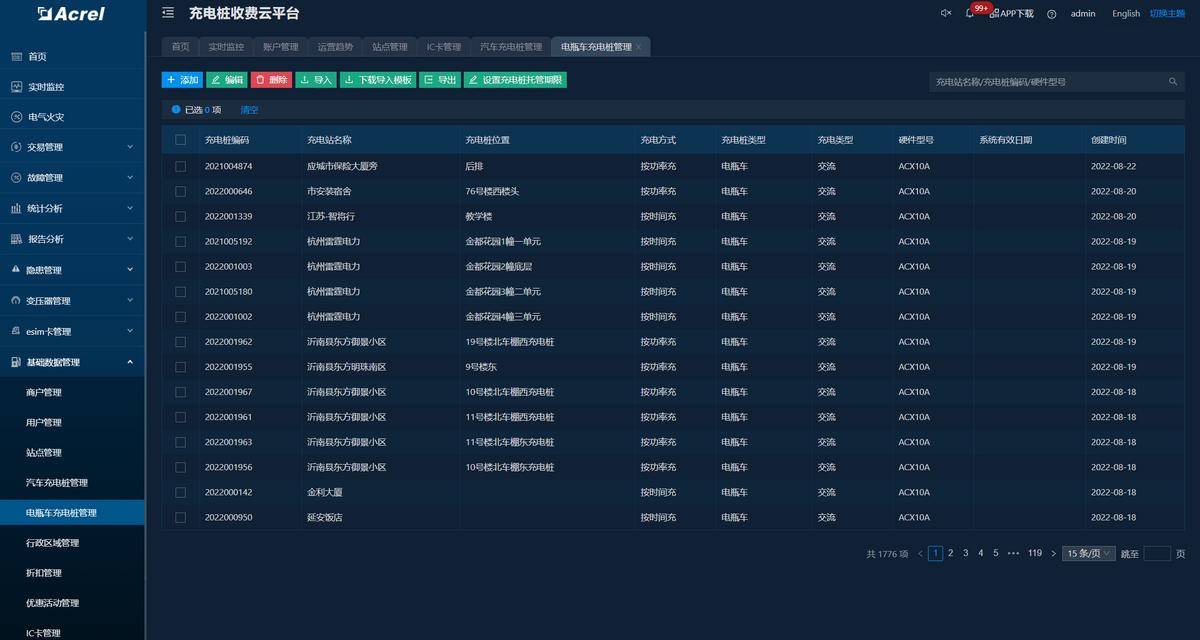

在系統平臺建立運營商戶，運營商可建立和管理其運營所需站點和充電設施，維護充電設施信息、價格策略、折扣、優惠活動，同時可管理在線卡用戶充值、凍結和解綁。

5.4.7運維APP

面向運維人員使用，可以對站點和充電樁進行管理、能夠進行故障閉環處理、查詢流量卡使用情況、查詢充電充值情況，進行遠程參數設置，同時可接收故障推送

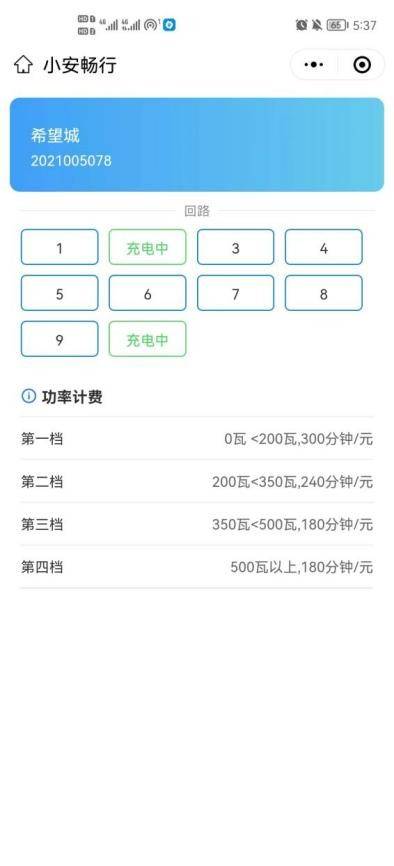

5.4.8充電小程序

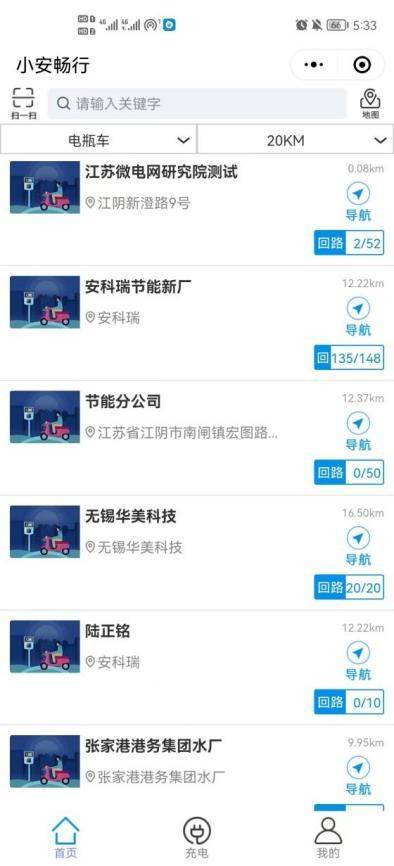

面向充電用戶使用，可查看附近空閑設備，主要包含掃碼充電、賬戶充值，充電卡綁定、交易查詢、故障申訴等功能。

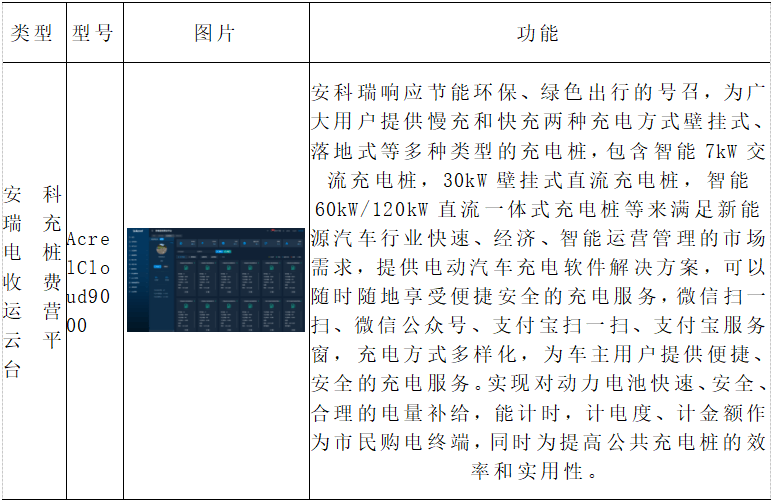

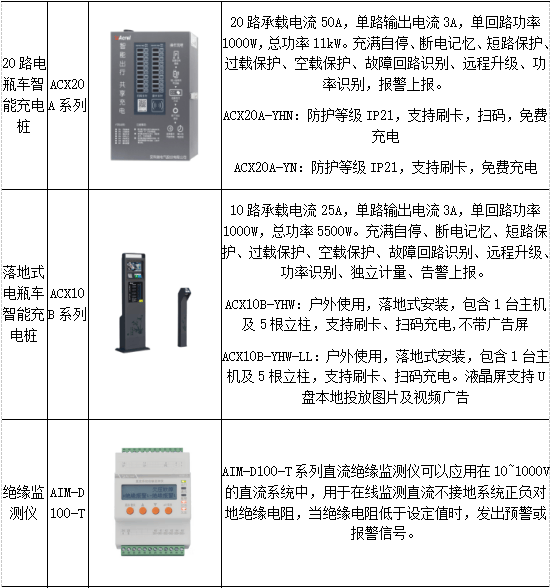

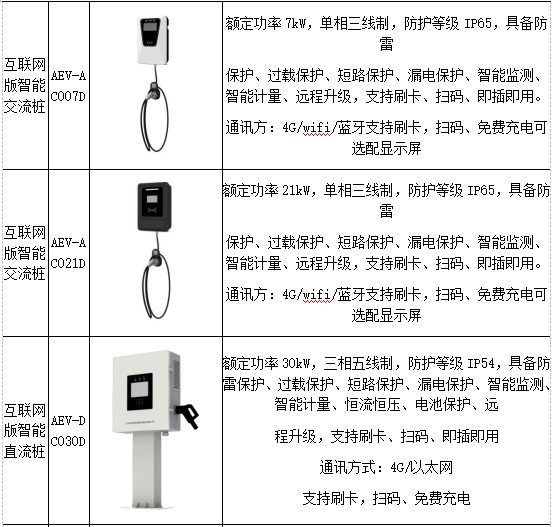

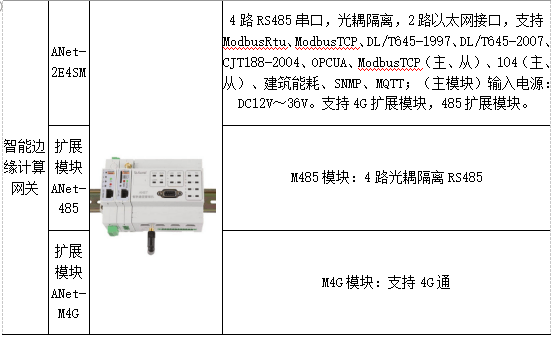

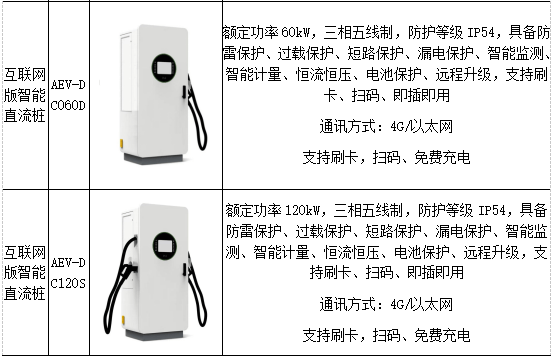

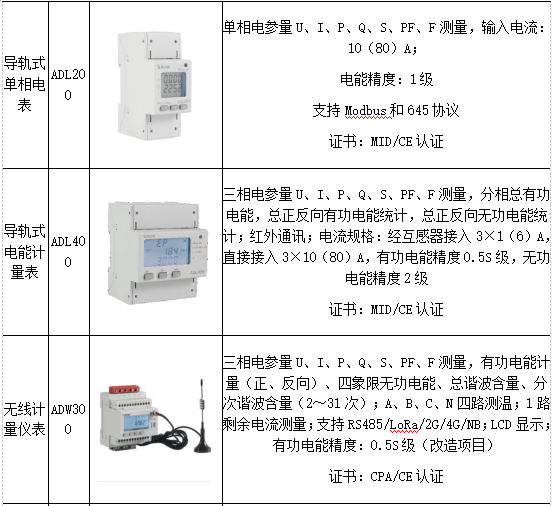

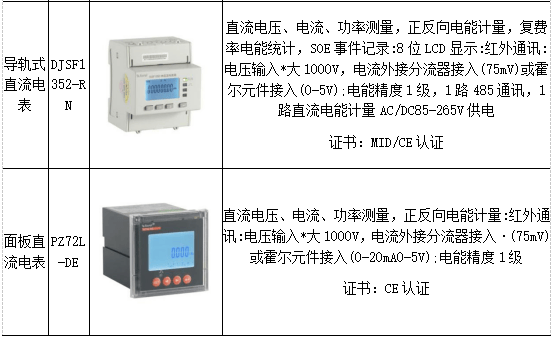

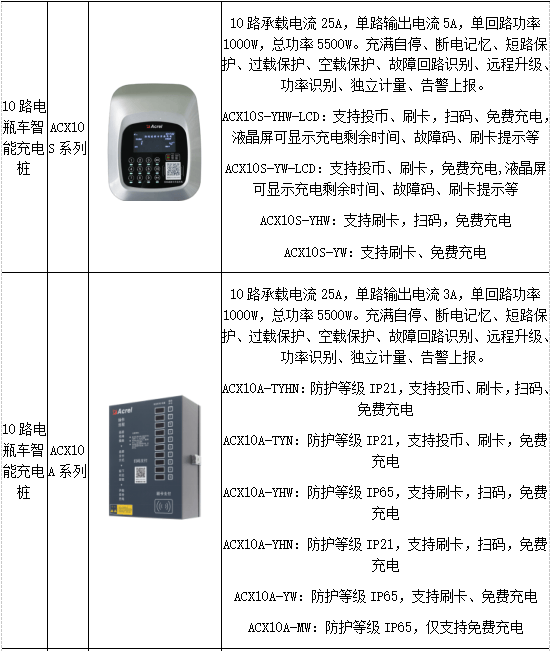

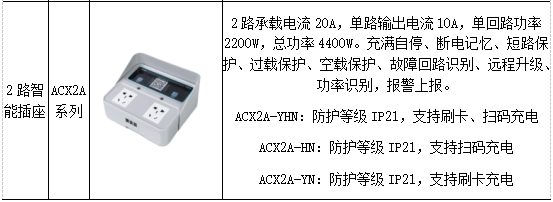

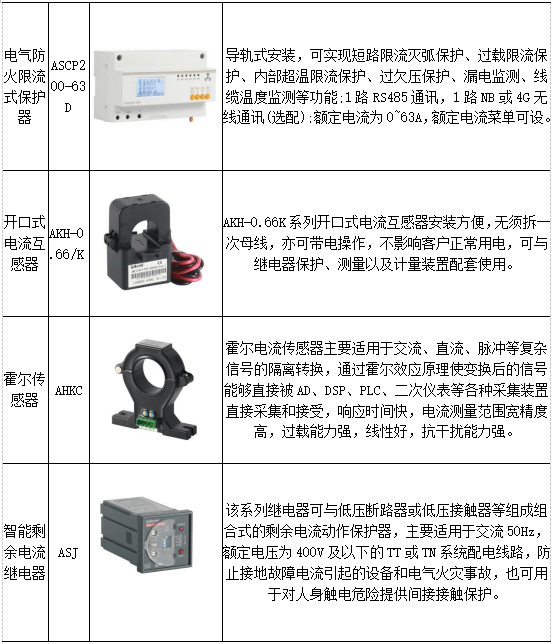

5.5系統硬件配置

放大看

6結論

住宅小區規?；妱?dòng)汽車有序充電是解決當前充電問題的有效途徑。通過合理的策略和系統實現，可以平衡電網負荷、降低充電成本、提高充電效率。未來需要政府、電網企業、物業和用戶多方協作，共同推進有序充電的普及和優化。同時，應加強技術研發和政策支持，為有序充電創造良好環境。
