一、概述

ADL200W/ADL400W 系列外置互感器雙回路無線電能表，是專為光伏并網系統、微逆系統、儲能系統、交流耦合系統等新能源發電場景設計的智能儀表。該產品具備精度高、體積小、響應速度快、安裝便捷等顯著優勢。

其核心功能包括對實時功率等各類電力參數進行精準監測與計量，同時支持 Modbus-TCP、HTTP 等多種協議，可通過 Wi-Fi、LoRa 等通訊方式與逆變器或能量管理系統（EMS）實現高效互聯，進而完成防逆流控制、發電量調節、電池充放電管理等關鍵操作。此外，該電能表支持雙向計量，能完美適配戶用分布式光伏的能量管理需求。

二、型號說明

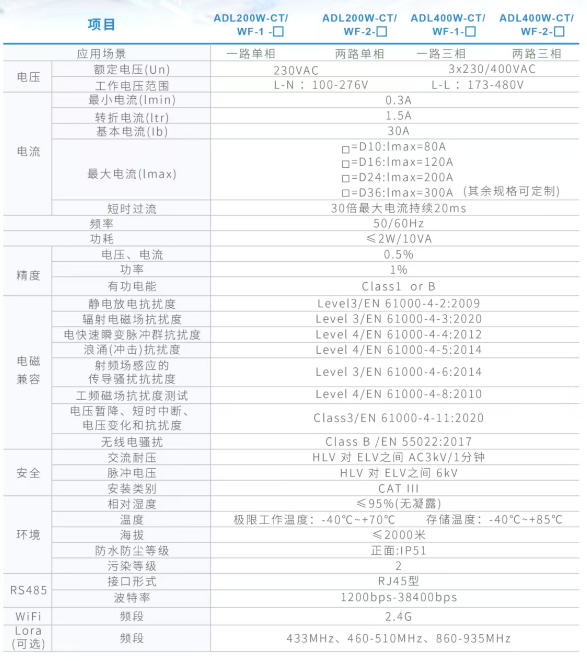

三、技術參數

四、外形尺寸

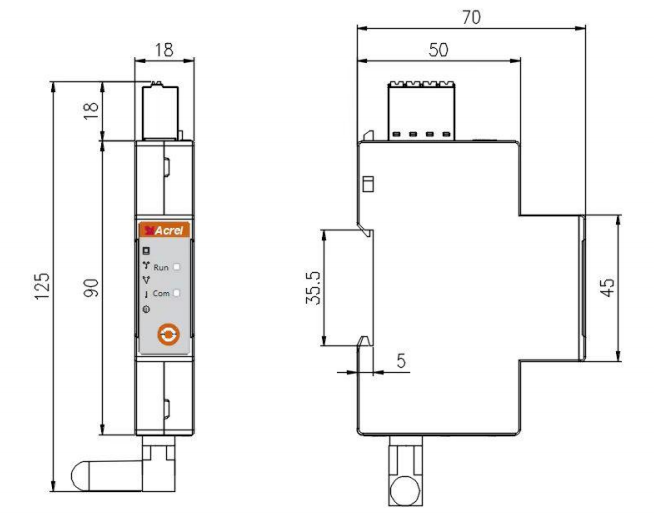

4.1儀表尺寸

注：尺寸的公差為 1mm。

4.2互感器尺寸

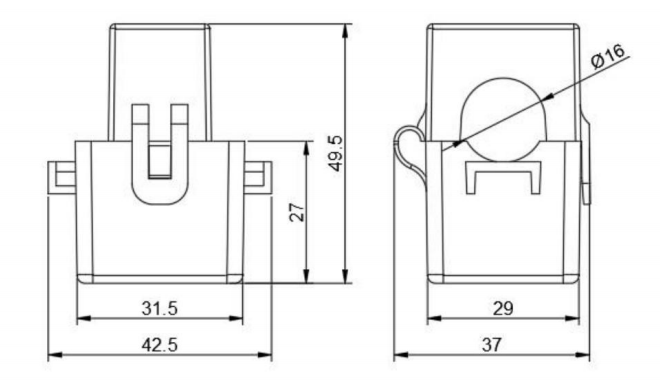

D16 規格互感器 ?注：1.互感器引線段中黃色接 A 相，綠色接 B 相，紅色接 C 相。2.尺寸的公差為 1mm。

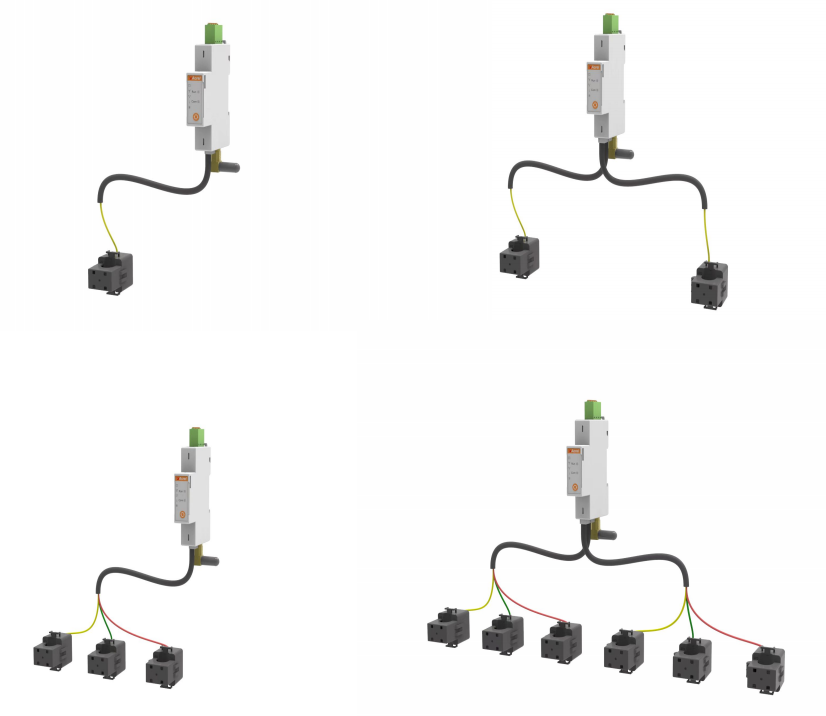

五、產品實圖

六、接線與安裝

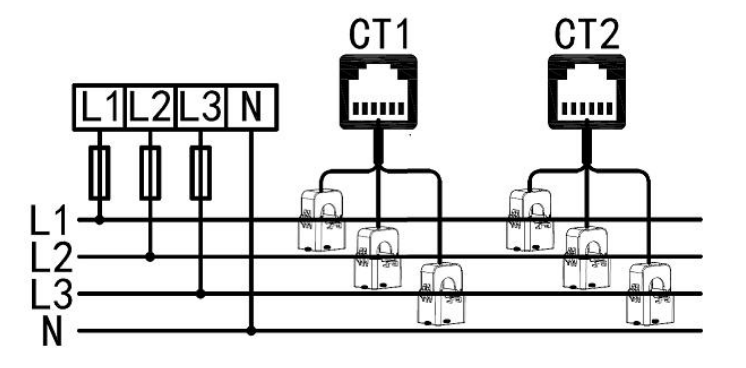

6.1電壓電流接線示意圖

注：單相電表只需要接A相;ADL?-CT/?-1-?只需要接CT1;出于安全考慮，在電壓輸入端需接入額定電流5A的保險絲；接線之前確保設備處于斷電狀態；ADL200W-CT/?-?-?的每組CT僅有一相的互感器，ADL400W-CT/?-?-?的每組CT有3相的互感器。

6.2通訊端子

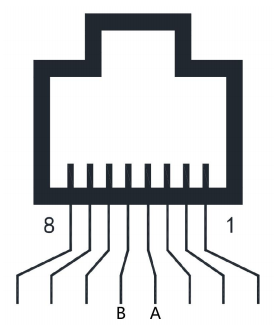

RS485

七、產品特點

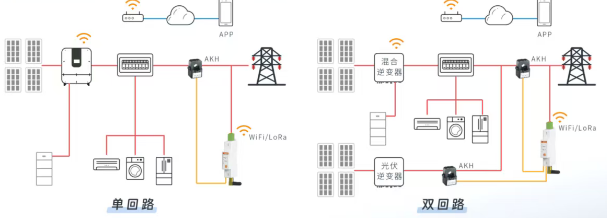

八、應用場景
