隨著新能汽車產業的蓬勃發展，行業對充電場景的功能需求也快速發展，如大功率充電、即插即充、預約充電、放電等充電功能。隨著行業的不斷發展，電動車充電標準也不斷進行更新，從GB/T 27930-2015到GB/T 27930-2023，再到GB/T 27930.2-2024，實現了原有2015版直流充電標準的升級（俗稱2015+），規定了電動車大功率直流充電等功能場景。北匯信息緊跟行業發展，依托Vector工具鏈CANoe、VT系統，始終為這些標準的落地實施提供完整的測試方案。

從GB/T 27930-2015到GB/T 27930-2023：標準的穩步前行

GB/T 27930-2015作為電動汽車非車載傳導式充電機與電池管理系統（BMS）之間通信協議的早期版本，規定了整車充電通信網絡的物理層、數據鏈路層、應用層信息。比如通訊拓?fù)溆沙潆姍C(jī)和BMS兩個節點組成，采用J1939通信協議，通訊過程包含充電握手階段、充電參數配置階段、充電階段、充電結束階段。

隨著GB/T 27930-2023的發布，通訊協議伴隨著行業的發展做了優化、完善。標準規定了A類系統、B類系統兩種通訊協議。

其中A類系統相較于GB/T 27930-2015主要做了優化。比如BHM報文SPN2601內容由“最高允許充電電壓”更改為“車輛端絕緣檢測允許總電壓”，明確規定了BCL報文的充電電壓需求小于充電機的最小充電電壓時，充電機應發送CST報文等等。

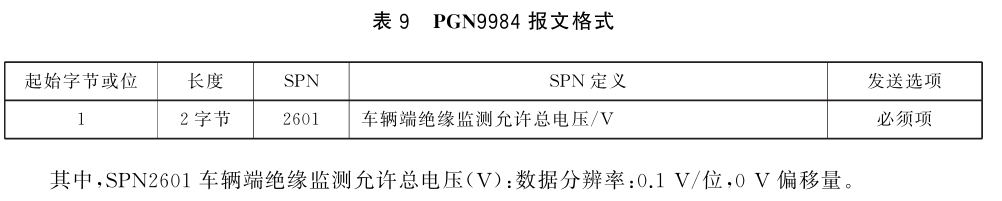

GB/T 27930-2023 SPN2601定義

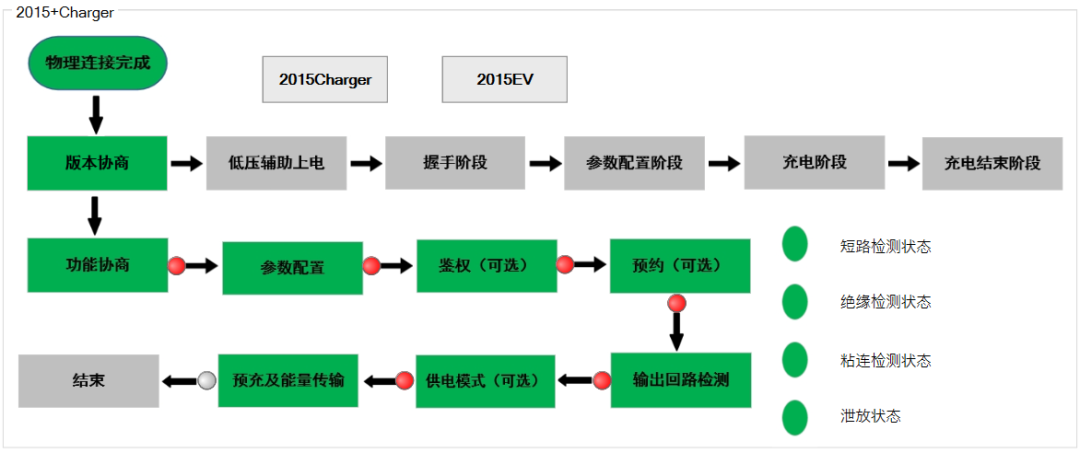

其中B類系統相較而言變化更大，比如增加了不需要確認的消息、需要確認的消息等概念，定義了多信息幀傳輸方式。明確定義了充放電應用場景的通訊過程實現。在充電流程上，定義了不同的功能模塊，包含功能協商功能模塊、參數配置功能模塊、鑒權功能模塊、預約功能模塊、系統自檢功能模塊、供電模式功能模塊、預充及能量傳輸功能模塊、服務統計功能模塊等

相應的，為滿足大功率充電的需求，充電接口標準也做了更新，GB/T 20234.3-2023對應GB/T 27930-2023的A類系統，基于現行直流充電接口標準，將最大充電參數提高到了自然冷卻1500V/300A，主動冷卻1500V/800A。

GB/T 27930-2023 到GB/T 27930.2-2024：邁向更智能的充電未來

GB/T 27930.2-2024的發布，同樣充電接口采用GB/T 20234.3-2023的規定，與GB/T 27930-2023不同的是，直流控制導引電路采用GB/T 18487.5-2024規定的內容。同時考慮目前行業充電樁、電動車充電接口狀態，規定了向下兼容舊版本協議的充電通訊及接口，滿足多樣化的充電需求。

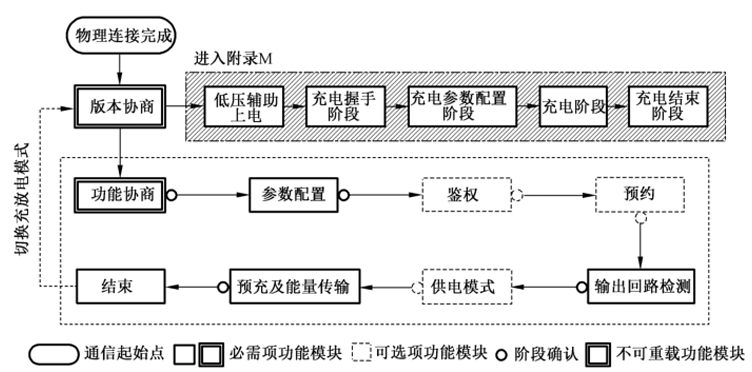

GB/T 27930.2-2024充放電模式切換流程

基于Vector工具鏈的充電測試系統

針對GB/T 27930-2015的測試，CANoe提供了Option Smart Charging，支持樁端、車端的協議一致性測試，此外提供了豐富的API接口，滿足自定義測試用例的需求。

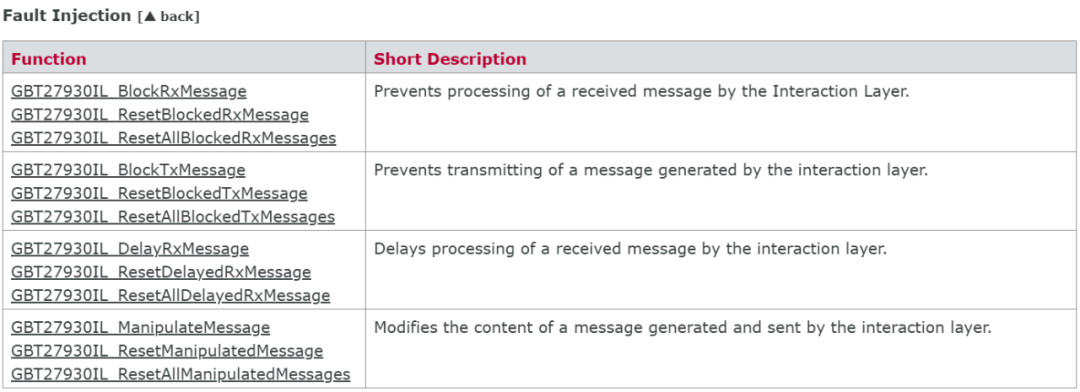

故障注入 API函數

在CANoe 19版本中，提供了GB/T 27930-2023（A類系統）的demo工程，開發人員可以基于此快速的搭建測試環境，便捷的實現協議一致性的自動化測試。

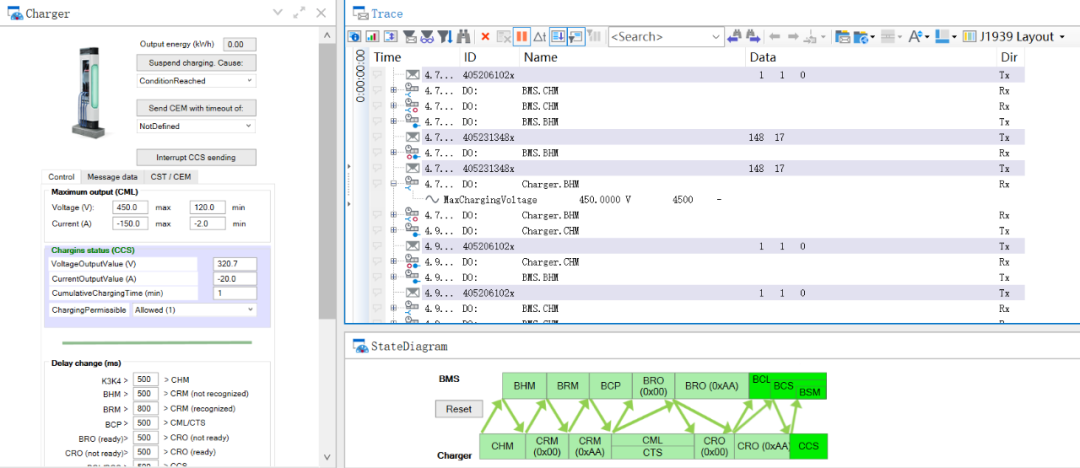

CANoe充電流程界面（GB/T 27930-2023 A類）

北匯信息結合多年行業測試經驗，基于Vector的VT系統提供符合標準的充電測試系統。CANoe擁有強大的仿真功能，支持CAPL、.NET，C，C#、Python等多種編程方式，基于此開發了符合GB/T 27930.2-2024的樁端、車端功能，可以輕松實現充電流程的測試，滿足GB/T 27930.2-2024的充電互操作性、協議一致性測試需求。

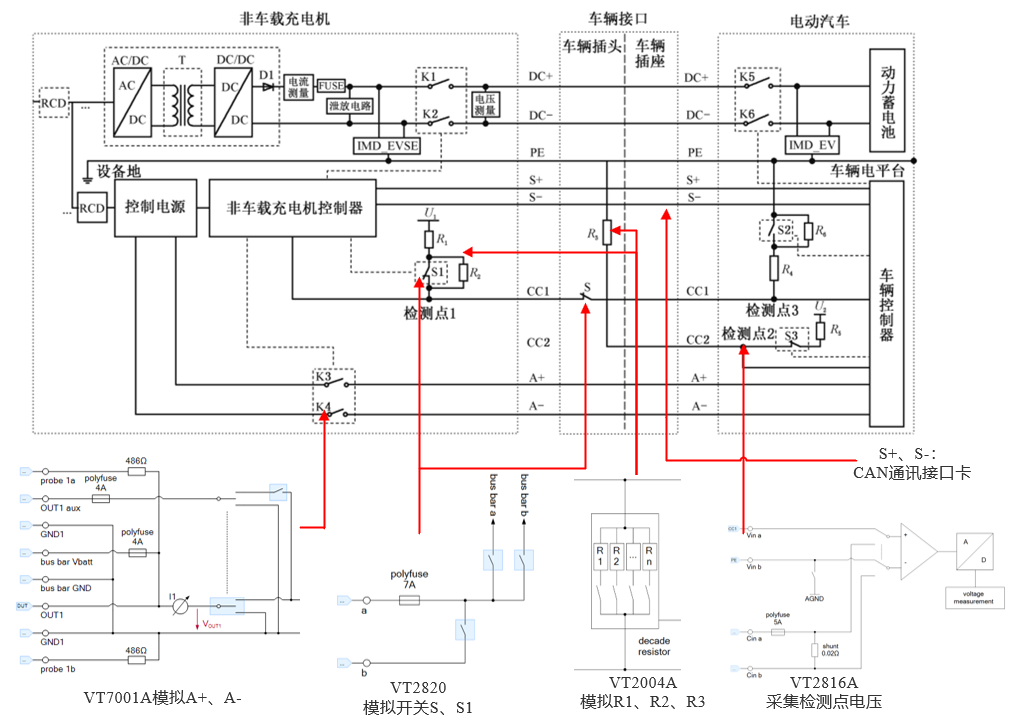

VT系統模擬GB/T 18487.5-2024充電接口

CANoe充電流程界面（GB/T 27930.2-2024）

結語

從GB/T 27930-2015到GB/T 27930.2-2024，電動汽車充電通信標準的不斷演進，推動了行業的發展以及技術的持續進步。北匯信息緊跟行業發展，依托Vector工具鏈的的強大的功能和靈活的配置，可以為充電系統測試驗證提供完整的測試方案，助力電動車充電、出海。
