一、場景實施背景

某大型化工企業氮?dú)馍a(chǎn)加工系統涵蓋氮?dú)庵苽溲b置、輸送管道、計量站等8處核心區域，其流量計的實時流量、累計流量及壓力、溫度等參數，是氮?dú)赓Q(mào)易結算和生產工藝調控的關鍵依據。

此前，企業采用有線傳輸方式將數據傳至3公里外的中控室DCS系統，但問題頻發。廠區管道分散，部分區域需穿越酸堿腐蝕區和機械作業區，有線線路年均因腐蝕、破損導致12次數據傳輸中斷，單次恢復需2-3小時，影響貿易結算準確性，還可能引發生產安全隱患。為此，企業決定無線技改，經測試選用遠創智控YC-ETH-Bridge-A無線網橋構建雙鏈路傳輸系統。

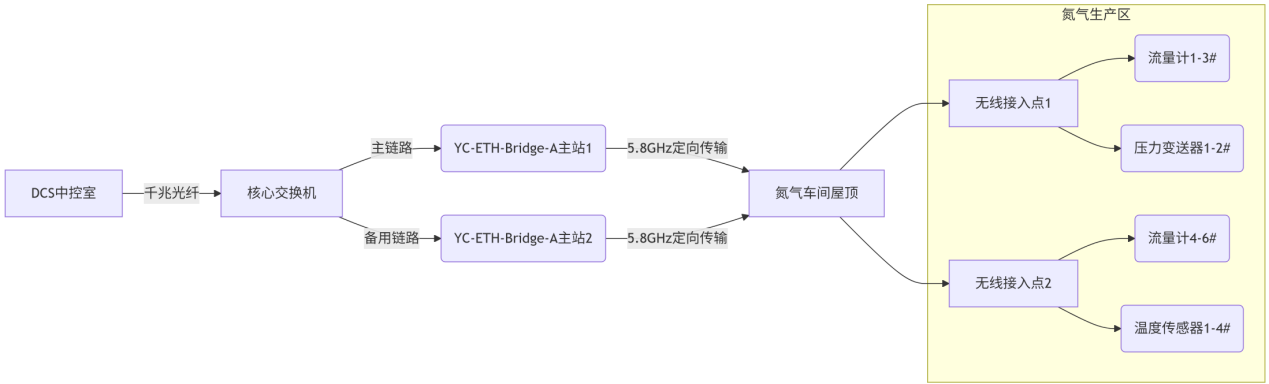

二、結構拓?fù)鋱D

·核心節點：中控室DCS系統、8處氮?dú)獗O(jiān)測點（含流量計、壓力變送器、溫度傳感器等）。

·設備部署：

·中控室側：2臺遠創智控YC-ETH-Bridge-A無線網橋（主備模式），通過以太網接口連DCS系統，外接12dBi高增益定向天線指向各監測區域。

·監測點側：每個區域2臺YC-ETH-Bridge-A無線網橋（主備模式），有線連接本地設備，配同型號定向天線指向中控室。

·鏈路設計：雙重獨立無線鏈路，鏈路1由中控房主網橋與各監測點主網橋組成，鏈路2由中控房備網橋與各監測點備網橋組成，雙鏈路并行傳輸實現冗余備份。

三、項目痛點

1.通訊可靠性要求高：氮?dú)庀嚓P(guān)參數用于貿易結算，需“零丟包”，數據丟失或延遲可能引發結算糾紛，單次誤差損失達數萬元。

2.環境適應性挑戰大：生產區域有強電磁干擾（來自空壓機、變頻器等），粉塵濃度高（日均0.5mg/m3），普通無線設備易信號衰減或損壞，年均故障率超30%。

3.長距離傳輸不穩定：3公里傳輸路徑有3處廠房墻體遮擋，傳統無線設備在遮擋區域信號強度衰減40%，無法穩定傳輸。

四、遠創智控YC-ETH-Bridge-A無線網橋功能簡介

該網橋?qū)楣I(yè)長距離傳輸設計，核心功能如下：

·雙鏈路熱備份：主備鏈路毫秒級切換（≤5ms），主鏈路故障時自動切換，確保傳輸不中斷。

·零丟包傳輸：工業級TCP/IP協議優化，支持?jǐn)?shù)據重傳，-85dBm信號強度下仍0丟包，滿足貿易結算精度。

·強環境適應：IP68防護，抵御粉塵，-40℃~75℃寬溫運行；內置3層抗電磁干擾濾波電路，在10-300MHz強磁場環境穩定工作。

·長距離穿透傳輸：2x2MIMO雙天線，視距傳輸達5公里，混凝土墻體穿透損耗降低20%，適應復雜廠區。

五、解決方案描述

采用“雙鏈路冗余+抗干擾設計”架構：

雙鏈路冗余傳輸：8處監測點與中控室設主備兩條獨立無線鏈路，主鏈路傳實時數據，備鏈路同步備份。網橋內置鏈路監測模塊（每秒100次檢測），故障時無縫切換，杜絕數據丟失。

抗干擾與環境防護：利用網橋IP68防護和抗電磁干擾能力，直接部署于粉塵區和強磁場環境，無需額外防護箱；跳頻技術避開干擾頻段，保證信號穩定。

長距離傳輸優化：3處遮擋區域增設網橋中繼點，定向天線波束聚焦，信號強度提升至-65dBm以上，保障3公里傳輸穩定。

六、實施過程

現場勘查與規劃（2天）：頻譜分析儀檢測電磁干擾分布，標記3處強干擾區；無人機測繪確定傳輸路徑，規劃中繼點，確保鏈路視距占比≥80%。

設備部署（0.5天）：

·中控室側：2臺網橋固定于樓頂防水平臺，連DCS以太網端口，調天線角度覆蓋所有監測點。

·監測點側：網橋裝于流量計控制柜，導軌式固定，天線伸出柜體指向中控室；遮擋區域部署中繼網橋接力信號。

系統調試（1天）：配置主備鏈路優先級和切換閾值，網絡測試儀24小時加壓測試，丟包率0；模擬鏈路中斷，切換時間≤5ms，DCS無數據斷點。

試運行與優化（1天）：監測信號強度、鏈路負載等，微調2處弱信號區域天線角度，傳輸穩定性達99.99%。

七、應用效果

1.通訊穩定性：運行6個月，零丟包，數據刷新周期穩定在50ms，滿足貿易結算要求，無因通訊故障導致的生產中斷。

2.環境適應能力：網橋在粉塵區和強磁場環境穩定運行，設備表面溫度55℃（低于75℃上限），信號強度波動≤3dB。

3.經濟效益：較有線方案省線路鋪設成本8萬元，年維護費降6萬元；貿易結算誤差率從0.5%降至0.01%，年避免糾紛損失約15萬元。

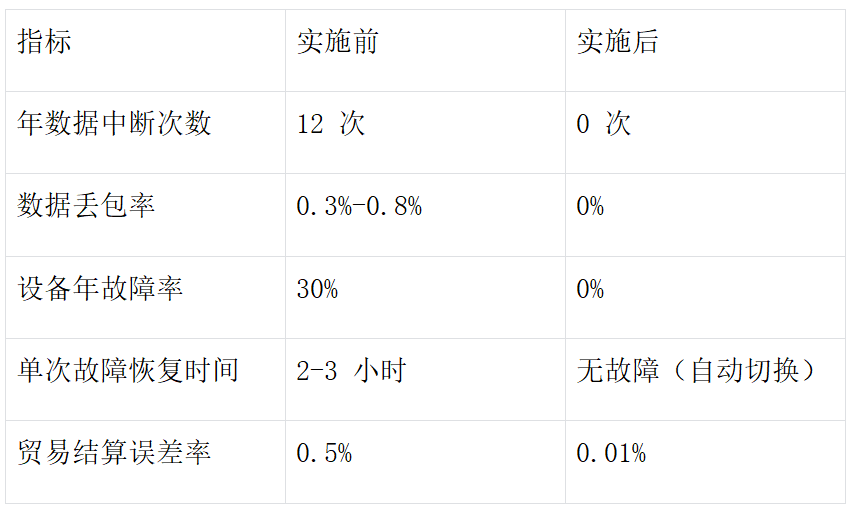

八、實施前后效果對比

九、總結

該方案用遠創智控YC-ETH-Bridge-A無線網橋雙鏈路冗余設計，解決了化工氮?dú)庀到y(tǒng)長距離、高可靠數據傳輸難題。其強抗干擾性和環境適應性適配惡劣工況，保障貿易結算精準性，提升生產安全性。實施后，系統穩定性和經濟性顯著提升，為化工行業同類場景提供可復制的無線技改方案，該網橋也成為惡劣環境下無線通訊優選。
