該LP5860T是一款大電流、高性能的LED矩陣驅動器。該器件集成了 18 個恒流灌電流和 N 個 （N = 6/8/11） 開關 MOSFET，以支持 .該LP5860T集成了 11 個 MOSFET，用于多達 198 個 LED 點或 66 個 RGB LED。

該LP5860T支持模擬調光和PWM調光方法。對于模擬調光，每個 LED 點可以調節 256 級。對于 PWM 調光，集成的 8 位或 16 位可配置 PWM 發生器可實現平滑、無噪聲的調光控制。每個LED點也可以任意映射到8位組PWM中，共同實現調光控制。
*附件：lp5860t.pdf

LP5860T器件實現了完全可尋址的SRAM，以最大限度地減少數據流量。集成了重影消除電路，以消除上行和下行重影。該LP5860T還支持LED開路和短路檢測功能。1MHz（最大）I2C和12MHz（最大）SPI均提供LP5860T。

特性

• LED矩陣拓?fù)洌?
  • 18 個恒流吸收器，帶 11 個掃描開關，用于 198 個 LED 點
  • 可配置為 1 至 11 個掃描開關
• 工作電壓范圍：
  • VCC/VLED范圍：2.7V至5.5V
  • 邏輯引腳兼容 1.8V、3.3V 和 5V
• 18個高精度恒流灌電流：
  • 當VCC≥3.3V時，每個電流吸收100mA
  • 設備到設備錯誤：±5%
  • 通道間誤差：±5%
  • 相移，實現平衡瞬態功率
• 超低功耗：
  • 關斷模式：當EN = Low時，ICC ≤ 1μA
  • 待機模式：當 EN = 高電平和 CHIP_EN = 0 時 ICC ≤ 10μA（數據保留）
  • 有源模式：ICC = 5mA（典型值），通道電流 = 12.5mA
• 靈活的調光選項：
  • 每個 LED 點的單獨開/關控制
  • 模擬調光（電流增益控制）
    • 所有 LED 點的全局 7 級最大電流 （MC） 設置
    • 3組7位色流（CC）RGB設置
    • 每個 LED 點的單獨 8 位點電流 （DC） 設置
  • PWM調光，無噪音頻率
    • 全局 8 位 PWM 調光，適用于所有 LED 點
    • 3組可編程的8位PWM調光，用于LED點任意映射
    • 每個LED點的單獨8位或16位PWM調光
• 完全可尋址的 SRAM，可最大限度地減少數據流量
• 單獨的 LED 點開/短檢測
• 去重影和低亮度補償
• 接口選項：
  • 1MHz （最大值） I2C接口，當IFS = Low時
  • 12MHz （最大值）SPI接口，當IFS = 高電平時

參數

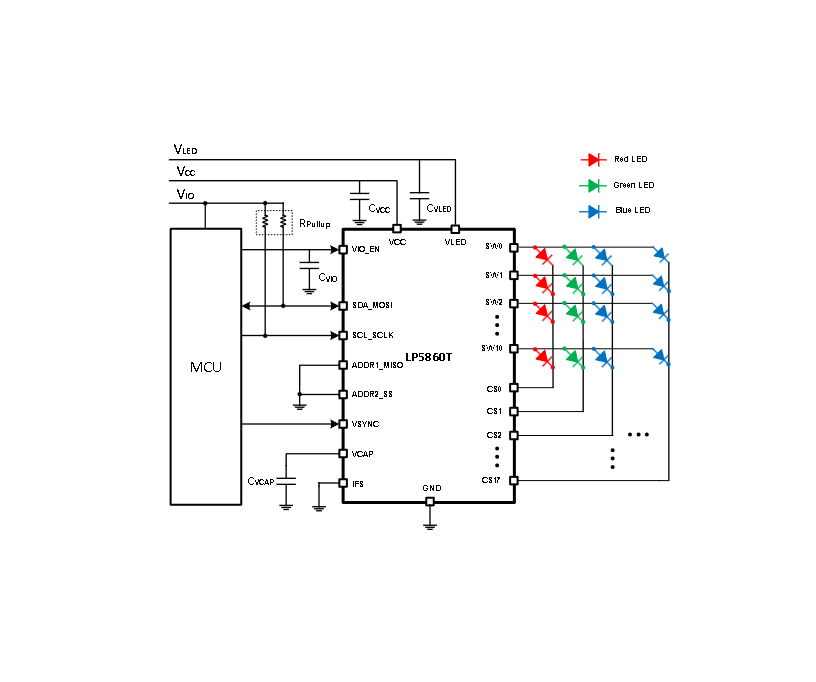

方框圖

1. 產品概述

LP5860T是德州儀器(TI)推出的一款高性能LED矩陣驅動器芯片，主要特點包括：

• 11×18 LED矩陣拓?fù)浣Y(jié)構（18個恒流灌電流輸出和11個掃描開關）
• 可配置1-11個掃描開關
• 工作電壓范圍：2.7V至5.5V
• 支持8位模擬調光和8位/16位PWM調光
• 低功耗設計（關斷模式ICC ≤1μA，待機模式ICC ≤10μA）

2. 關鍵特性

2.1 LED驅動能力

• 每個電流吸收器可提供100mA電流（VCC≥3.3V時）
• 設備間誤差：±5%
• 通道間誤差：±5%
• 支持198個LED點或66個RGB LED

2.2 調光功能

• ?模擬調光?：
  • 全局7步最大電流(MC)設置
  • 3組7位色彩電流(CC)RGB設置
  • 每個LED點單獨的8位點電流(DC)設置
• ?PWM調光?：
  • 全局8位PWM調光
  • 3組可編程8位PWM調光
  • 每個LED點單獨的8位或16位PWM調光

2.3 接口選項

• 最大1MHz I2C接口
• 最大12MHz SPI接口

3. 應用領域

• 主要家電和智能家居設備
• 全球RGB鍵盤背光
• 戶外鍵盤背光
• 視頻監控和IP攝像機的IR模塊
• 光模塊中的激光二極管

4. 保護功能

• 單個LED點開路/短路檢測
• 去重影和低亮度補償
• 熱關斷保護（160°C典型值）
• 欠壓鎖定(UVLO)保護

5. 封裝信息

• 封裝類型：40引腳VQFN
• 封裝尺寸：5.00mm × 5.00mm

6. 主要優勢

• 全可尋址SRAM，最小化數據流量
• 相位偏移技術，平衡瞬態功率
• 支持無音頻噪聲調光頻率
• 多種數據刷新模式（即時刷新或幀同步刷新）

該芯片特別適合于需要高精度LED控制和復雜動畫效果的應用場景，通過其靈活的調光選項和強大的保護功能，可顯著提升LED系統的性能和可靠性。
