Texas Instruments TPS650350Q1EVM評估模塊讓用戶可以評估TPS65035x-Q1電源管理IC。TPS650350Q1EVM具有板載USB轉I^2^C適配器、用于穩壓器輸入和輸出的電源端子和跳線，以及用于通用測量的測試點。

數據手冊：*附件：Texas Instruments TPS650350Q1EVM評估模塊數據手冊.pdf

TI TPS65035x-Q1是一款高度集成的電源管理IC，用于汽車攝像頭模塊。該器件包含三個降壓轉換器和一個低壓差 (LDO) 穩壓器。BUCK1降壓轉換器的輸入電壓范圍高達18.3V，用于連接同軸電纜供電 (PoC)。所有轉換器均可在強制固定頻率PWM模式下工作。該LDO可提供300mA電流，并可在2.5V至5.5V的輸入電壓范圍內工作。該降壓轉換器和LDO具有獨立的電壓輸入，可實現最大的設計和排序靈活性。

特性

• 可編程輸出電壓
• 可編程上電和掉電排序
• 可編程擴頻開或關

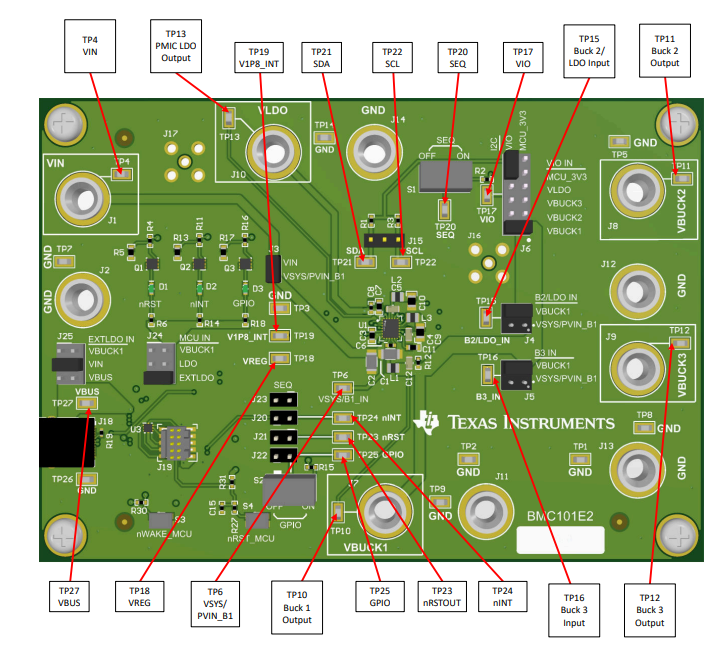

PCB布局

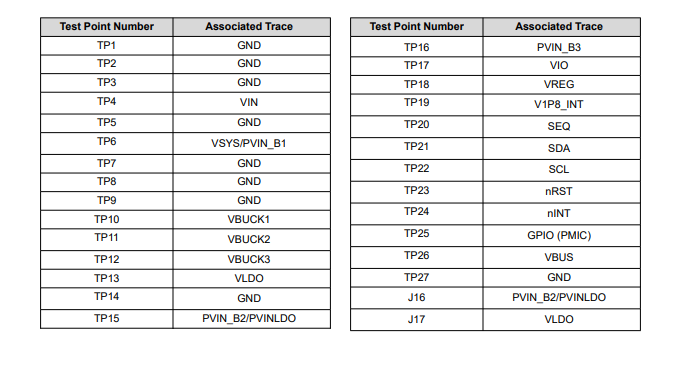

測試點

TPS650350-Q1評估模塊(EVM)技術解析

一、產品概述

TPS650350-Q1 EVM是德州儀器(TI)推出的一款用于評估TPS65035x-Q1電源管理集成電路(PMIC)的評估板。該評估模塊專為汽車攝像頭模塊設計，集成了三個降壓轉換器和一個低壓差(LDO)穩壓器，為開發人員提供了完整的電源管理解決方案評估平臺。

二、核心特性

1. 電源管理功能

• ?三路高效降壓轉換器?：
  • BUCK1：輸入電壓范圍4V至18.3V，最大輸出電流1.5A
  • BUCK2/BUCK3：輸入電壓范圍2.5V至5.5V，最大輸出電流1.2A
• ?低噪聲LDO穩壓器?：
  • 輸入電壓范圍2.5V至5.5V
  • 可輸出1.8V或2.7V至3.3V
  • 最大輸出電流300mA

2. 系統集成

• 板載USB轉I2C適配器
• 所有DC穩壓器輸入輸出的電源端子和跳線
• 常用測量測試點
• 圖形用戶界面(GUI)支持

三、硬件配置

1. 電源輸入配置

• ?BUCK1輸入源選擇?：通過J3跳線可選擇VIN或VSYS/PVIN_B1作為輸入
• ?BUCK2/LDO輸入源?：通過J4跳線可選擇VSYS或BUCK1輸出
• ?BUCK3輸入源?：通過J5跳線可選擇VSYS或BUCK1輸出

2. 邏輯電源配置

• ?VIO電源選擇?：通過J6跳線可選擇多種電源輸入
• ?I2C上拉電源?：通過J6跳線配置

四、評估模塊操作指南

1. 基本操作步驟

1. 配置USB轉I2C適配器跳線(J24和J25)
2. 設置各穩壓器輸入電源跳線
3. 連接USB-C電纜至PC
4. 連接VIN電源(典型12V)
5. 設置SEQ開關(S1)為ON以啟用BUCK1和BUCK2
6. 設置GPIO開關(S4)為ON以啟用BUCK3和LDO
7. 啟動Camera PMIC GUI并確認適配器連接

2. 調試流程

當EVM出現連接問題時，可按照以下流程排查：

1. 檢查電源電壓是否滿足要求
2. 確認V1P8_INT電壓是否為1.8V
3. 檢查VREG是否穩壓在4.5V
4. 確認MCU_3V3電壓是否存在
5. 檢查設備管理器中是否檢測到"ACCtrl"端口

五、圖形用戶界面(GUI)功能

1. 主要功能區域

• ?首頁?：系統概覽和快速導航
• ?框圖?：顯示PMIC典型組件和功能塊
• ?寄存器?：提供內部寄存器映射和交互界面
• ?設備配置?：分類可視化工具用于配置寄存器位域
• ?重新編程PMIC?：發送EEPROM編程命令至設備

2. 關鍵功能

• ?自動讀取?：定期輪詢?cè)O(shè)備狀態
• ?即時/延遲寫入?：選擇寄存器寫入方式
• ?控制鎖狀態顯示?：實時顯示配置鎖定狀態
• ?時序配置?：自定義電源上電/下電時序
• ?CRC腳本生成?：用于配置驗證

六、性能參數

1. 負載瞬態響應

• BUCK1(3.3V輸出)：1mA至750mA階躍響應
• BUCK2(1.8V輸出)：1mA至600mA階躍響應
• BUCK3(1.2V輸出)：1mA至600mA階躍響應
• LDO(2.8V輸出)：60mA至240mA階躍響應

2. 輸出電壓紋波

• BUCK1：3.3V/750mA條件下紋波性能
• BUCK2：1.8V/600mA條件下紋波性能
• BUCK3：1.2V/600mA條件下紋波性能

七、應用場景

TPS650350-Q1 EVM特別適合以下應用評估：

1. ?汽車攝像頭模塊?：前視、環視等ADAS攝像頭
2. ?工業視覺系統?：機器視覺、檢測設備
3. ?便攜式設備?：需要多路電源管理的嵌入式系統
