儀表監控小機關，modbus轉profinet網關在制藥用水行業風生水起

在制藥行業生產過程需要對水質進行檢測來滿足現場設備用水，水質的檢測經常會用到相關的模擬量數據，比如硬度、PH計等各類Modbus儀表，控制器需要實時采集生產流程中各個環節的生產數據。滿足智能生產的同時也要滿足智慧工廠的需求。

系統通過可編程邏輯控制器實時與現場的儀表進行通訊。采用西門子1200系列PLC，支持PROFINET協議，儀表支持Modbus協議，作為Modbus從站設備。

1. 解決方案

智能儀表在正產工作時支持Modbus協議，作為Modbus從站，監控系統西門子S7-1200系列PLC支持PROFINET協議。協議上不一致無法直接通訊實現數據交互。需要通過第三方的協議轉換模塊來實現不同協議之間的數據交換。在本案例中使用PROFINET Salve - Modbus RS232/RS485網關模塊WL-ABC3010實現數據的整體交互，滿足制藥企業用水環節對不同儀表的實時數據采集。

參數配置舉例，儀表Modbus命令

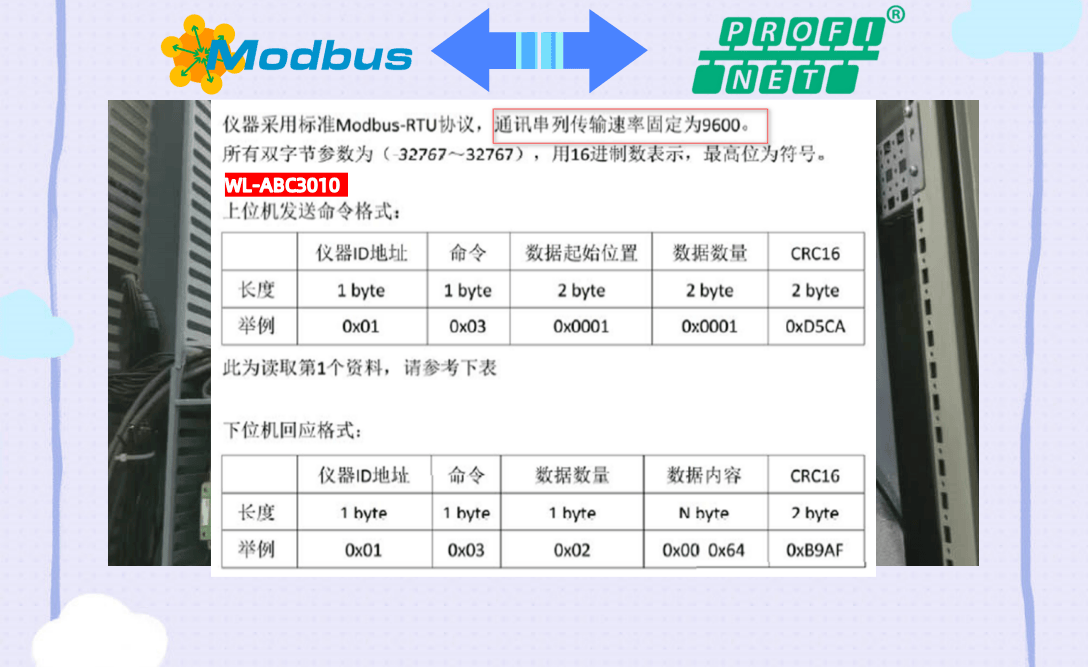

根據儀表資料設置Modbus通訊參數，如下圖：

Modbus智能儀表（1類）通訊參數

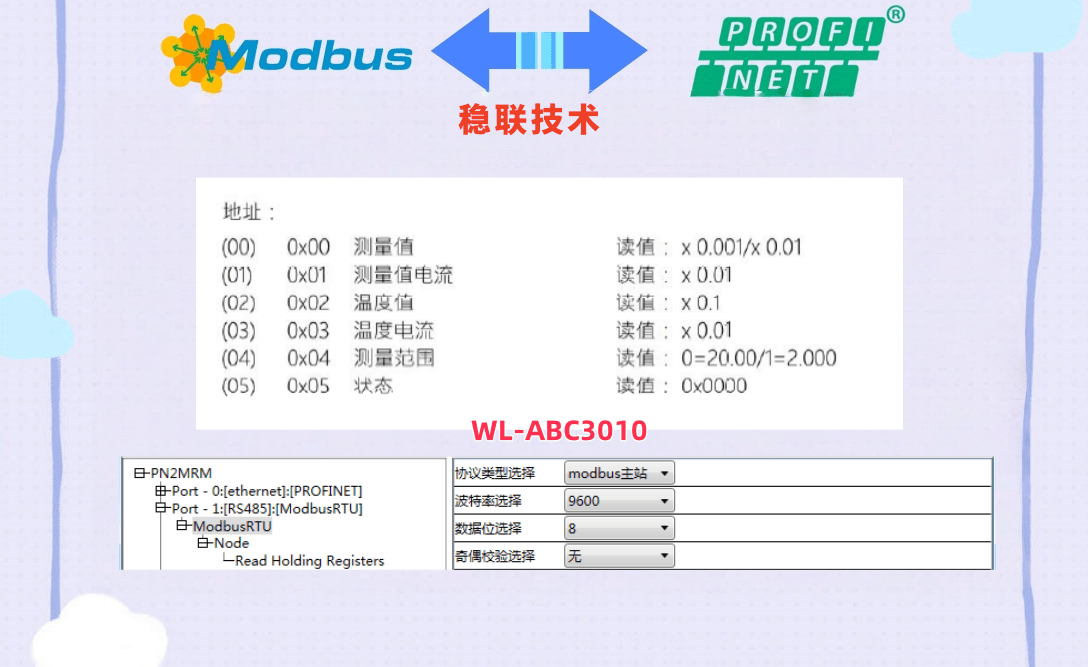

寄存器地址如下圖：

Modbus智能儀表（n類）寄存器地址

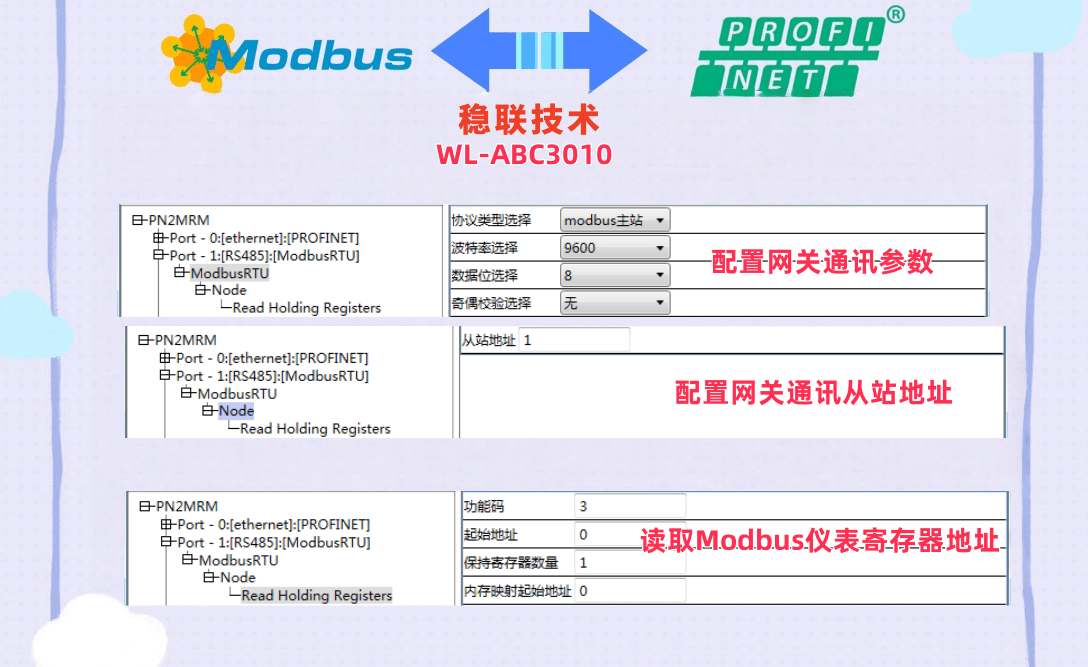

網關配置

以下基于其中任一網關模塊舉例：

1. 通過MiniUSB口將WL-ABC3010與PC相連，給WL-ABC3010上電；

2. 打開配置軟件，根據需求在配置軟件中進行配置（請參考配置軟件的使用方法）；

3. 點擊工具欄中的“下載”按鈕，將配置下載到WL-ABC3010中；

在本案例中， PROFINET Slave - Modbus RS232/RS485 RS485網關模塊WL-ABC3010作為智能Modbus儀表設備與西門子PLC之間的橋梁，通過配置軟件進行簡單的數據映射，快速的實現了監控系統S7-1200 PLC通過PROFINET協議遠程實時采集Modbus協議的儀表數據，無需人員現場核實，保證系統數據正常高效存儲，滿足制藥企業智慧工廠的需求。
