Texas Instruments TPS92623-Q1汽車用高側LED驅動器是一款三通道器件，采用獨特的熱管理設計，可降低溫升。汽車電池直接為TPS92623-Q1線性驅動器供電，具有較大電壓變化，每通道輸出滿電流負載高達150mA。利用外部分流電阻器共享輸出電流并耗散驅動器的功率。TPS92623-Q1驅動器的全面診斷能力包括LED開路、LED對地短路電路以及器件過溫保護。TI TPS92623-Q1的“一敗皆敗”–功能可與其他LED驅動器（如TPS9261x-Q1、TPS9262x-Q1、TPS92630/8-Q1和TPS92830-Q1）一起工作來滿足不同要求。

數據手冊：*附件：Texas Instruments TPS92623-Q1汽車用高側LED驅動器數據手冊.pdf

特性

• 符合汽車應用類AEC-Q100標準：
  • -40°C至+125°C，TA 溫度等級1
• 4.5 V 到 40 V 的寬輸入電壓范圍
• 通過外部分流電阻器實現熱共享
• 故障模式下低電源電流
• 三個高精度電流調節器：
  • 每個通道高達150mA電流輸出
  • 整個溫度范圍上5%的輸出精度
  • 通過電阻器獨立設置電流
  • 獨立PWM引腳，用于亮度控制
• 低壓差電壓：
  • 600mV（150mA最大壓差）
• 診斷和保護
  • LED開路，具有自動恢復功能
  • LED對地短路，具有自動恢復功能
  • 診斷使能具有可調閾值
  • 故障總線可配置為單失效-全失效或者僅失效通道關閉 (N-1)
  • 熱關斷
• 工作結溫范圍：–40°C至150°C

典型應用圖

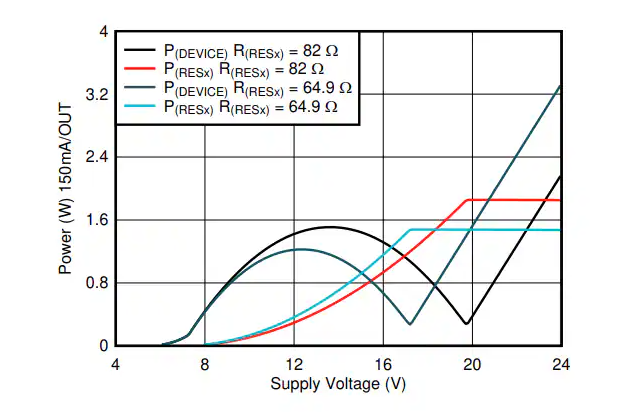

器件上的功率耗散

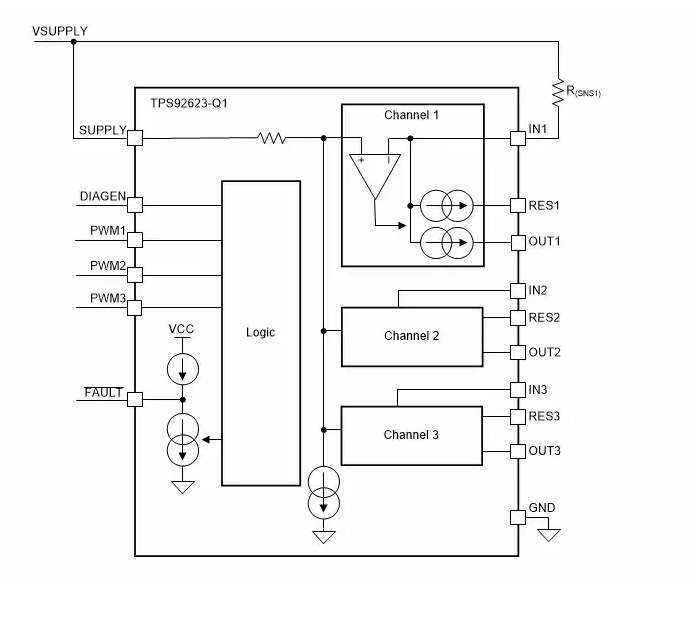

框圖

TPS92623-Q1汽車級高側LED驅動器技術解析與應用指南

一、產品概述

TPS92623-Q1是德州儀器(TI)推出的汽車級三通道高側線性LED驅動器，專為汽車照明系統設計，具有以下核心特性：

• ?AEC-Q100認證?：符合Grade 1溫度范圍(-40°C至125°C)
• ?寬輸入電壓?：4.5V至40V，適應汽車電池電壓波動
• ?精準電流調節?：每通道獨立設置，最高150mA輸出，全溫范圍±5%精度
• ?創新熱管理?：通過外部分流電阻實現熱共享控制
• ?全面診斷保護?：LED開路/短路檢測、熱關斷保護
• ?靈活控制?：獨立PWM引腳實現亮度調節

?典型應用場景?：

• 汽車外部照明：尾燈、高位剎車燈、側標志燈
• 小型指示照明：門把手、盲點指示燈、充電口照明
• 車內照明：頂棚控制臺、閱讀燈
• 通用LED驅動應用

二、關鍵技術創新

2.1 熱共享架構設計

TPS92623-Q1采用創新的雙輸出路徑架構：

• ?OUTx路徑?：直接連接LED陽極
• ?RESx路徑?：通過外部電阻連接LED，分擔功率耗散
• ?動態電流分配?：根據壓差自動調整兩路電流比例，最大化利用外部電阻散熱

2.2 精準電流控制

• ?電壓基準?：150mV典型值(±5%精度)
• ?電流計算公式?：I(OUTx_Tot) = V(CS_REG)/R(SNSx)
• ?通道匹配?：±3%通道間偏差(最大值)
• ?器件間一致性?：±4%批次間偏差(最大值)

2.3 先進診斷功能

• ?開路檢測?：V(INx)-V(OUTx) < 420mV觸發(可調閾值)
• ?短路檢測?：V(OUTx)或V(RESx) < 640mV觸發
• ?故障恢復?：自動重試機制(I(Retry) = 1.08-1.528mA)
• ?診斷使能?：DIAGEN引腳可禁用開路檢測避免誤報

三、引腳功能詳解

? 16引腳HTSSOP封裝(PWP) ?：

四、典型應用設計

4.1 尾燈驅動方案

?設計參數?：

• 輸入電壓：9-16V(典型12V)
• LED配置：3串×3LED，VF=2.15V(典型)
• 目標電流：130mA/通道

4.2 PCB布局要點

1. ?熱設計?：
   • 功率元件間距>20mm避免熱累積
   • 2oz銅厚，大面積鋪銅散熱
   • 熱焊盤使用多個過孔連接底層銅箔
2. ?信號完整性?：
   • R(SNSx)電阻盡量靠近INx引腳
   • PWM走線遠離功率路徑
   • 每個OUTx引腳接10nF陶瓷電容到地
3. ?故障總線?：
   • FAULT走線需考慮抗干擾
   • 多器件并聯時使用20kΩ上拉電阻

五、故障處理機制

5.1 保護功能配置

5.2 故障總線模式

• ?一損全關模式?：多器件FAULT引腳直接并聯，任一故障導致全部關閉
• ?獨立故障模式?：通過PNP晶體管隔離，僅關閉故障通道

六、性能優化建議

1. ?熱共享電阻選擇?：
   • 典型值55-80Ω(根據散熱需求調整)
   • 功率計算：P(RESx) = I(RESx)2 × R(RESx)
   • 推薦額定功率≥實際計算值的2倍
2. ?PWM調光優化?：
   • 推薦200Hz頻率(避免可見閃爍)
   • 上升/下降時間：典型3μs(10%-90%)
   • 延遲時間：典型3μs(PWM到輸出響應)
3. ?效率提升方法?：
   • 在允許范圍內盡量降低輸入電壓
   • 優化LED串VF匹配減少壓差損耗
   • 合理分配OUTx/RESx電流比例
