TPS92380， TPS92381是一款高度集成、高輸出功率、易于使用的 LED 驅動器，帶有 DC-DC 轉換器。DC-DC轉換器支持升壓和SEPIC模式作。該器件具有四個或三個高精度電流吸收器，可以組合以獲得更高的電流能力。

DC-DC轉換器具有基于LED正向電壓的自適應輸出電壓控制。此功能通過在所有條件下將電壓調整到最低的足夠水平來最大限度地降低功耗。為了降低 EMI，DC-DC 支持開關頻率的擴頻和與專用引腳的外部同步。寬范圍可調頻率使 TPS9238x 能夠避免敏感頻段的干擾。

TPS9238x 的輸入電壓范圍為 4.5 V 至 40 V。TPS9238x 集成了廣泛的故障檢測功能。
*附件：tps92381.pdf

特性

• 3、4 通道 120mA 電流吸收器
  • 100 Hz 時 10 000：1 的高調光比
  • 電流匹配 1%（典型值）
  • LED 燈串電流每通道高達 120 mA
  • 輸出可以從外部組合，以獲得更高的每串電流
• 用于 LED 燈串電源的集成升壓和 SEPIC 轉換器
  • 輸入電壓工作范圍 4.5 V 至 40 V
  • 輸出電壓高達 45 V
  • 集成 3.3A 開關 FET
  • 開關頻率 300 kHz 至 2.2 MHz
  • 開關同步輸入
  • 擴頻可降低 EMI
• 故障檢測和保護
  • 故障輸出
  • 輸入電壓 OVP、UVLO 和 OCP
  • 升壓塊 SW OVP 和輸出 OVP
  • LED開路和短路故障檢測
  • 熱關斷

參數

方框圖

?1. 產品概述?

• ?型號?：TPS92380（3通道）和TPS92381（4通道），均為45V LED背光驅動芯片，支持升壓（Boost）和SEPIC拓?fù)洹?/li>
• ?核心功能?：集成DC-DC轉換器（3.3A開關FET）、高精度恒流輸出（每通道120mA）、自適應電壓控制及多重保護機制。
• ?應用場景?：工業/消費類中尺寸面板背光、LED照明面板。

?2. 關鍵特性?

• ?電流輸出?：
  • 3或4通道獨立恒流輸出，匹配精度±1%（典型值）。
  • 支持外部并聯以提升單通道電流能力。
• ?DC-DC轉換器?：
  • 輸入電壓范圍：4.5V至40V，輸出最高45V。
  • 開關頻率可調（300kHz–2.2MHz），支持外部同步和擴頻功能以降低EMI。
• ?調光控制?：PWM輸入（100Hz–20kHz），支持10,000:1高調光比。
• ?保護功能?：
  • LED開/短路檢測、輸入過壓/欠壓保護、輸出過壓保護、熱關斷（TSD）。
  • 故障信號通過FAULT引腳輸出（開漏結構）。

?3. 引腳與配置?

• ?關鍵引腳?：
  • ?VIN?：電源輸入（4.5V–40V）。
  • ?FSET?：通過外接電阻（24kΩ–219kΩ）設置開關頻率。
  • ?ISET?：通過外接電阻（20kΩ–129kΩ）設定LED電流（公式：ILED=2000×1.2V/RISET）。
  • ?PWM/SYNC?：調光輸入與同步時鐘輸入。
• ?自適應電壓控制?：通過監測OUTx引腳電壓動態調節升壓輸出，優化效率。

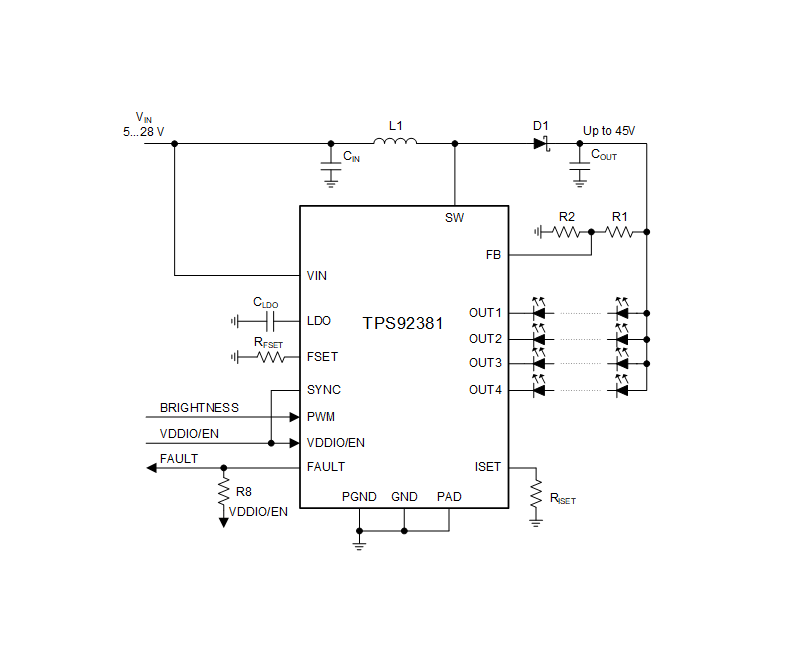

?4. 典型應用設計?

• ?Boost模式?：
  • 推薦電感值22μH–4.7μH（依頻率選擇），輸出電容需考慮陶瓷電容的DC偏置效應。
  • 反饋電阻分壓網絡（R1/R2）設定最大輸出電壓（例：R1=750kΩ、R2=130kΩ時，Vout范圍8.1V–37.1V）。
• ?SEPIC模式?：適用于輸入/輸出電壓交疊場景，需注意SW引腳電壓（VIN+VOUT<49V）。

?5. 保護與故障管理?

• ?故障恢復?：非LED故障觸發100ms恢復周期，LED故障可通過短時（2μs–20μs）拉低EN引腳復位。
• ?熱設計?：結溫限制165°C（典型），需根據RθJA（44.2°C/W）計算最大功耗。

?6. 封裝與訂購信息?

• ?封裝?：20引腳HTSSOP（帶裸露焊盤），型號后綴PWPR表示卷帶包裝。
• ?工作溫度?：-40°C至125°C，符合工業級標準。
