一、場景實施背景

山西某大型焦化廠煉焦區的電氣維護運行及檢修系統，需對煉焦設備的關鍵參數進行實時監控與遠程控制。該區域的耦合加熱開關、冷風閥等設備的啟停狀態，以及運行參數需通過開關量信號傳感器DTD110H采集，并上傳至PLC控制柜實現集中管理。

此前，該廠采用有線電纜連接傳感器與PLC控制柜，但煉焦區設備移動頻繁、環境復雜，電纜常因高溫、機械拉扯出現老化破損，年均故障20余次，單次故障排查與修復需5-8小時，導致生產調度滯后，年直接經濟損失超60萬元。為解決這一問題，該廠決定采用無線傳輸方案，經測試選用捷米特JM-Bidge01k無線網橋構建雙鏈路傳輸系統。

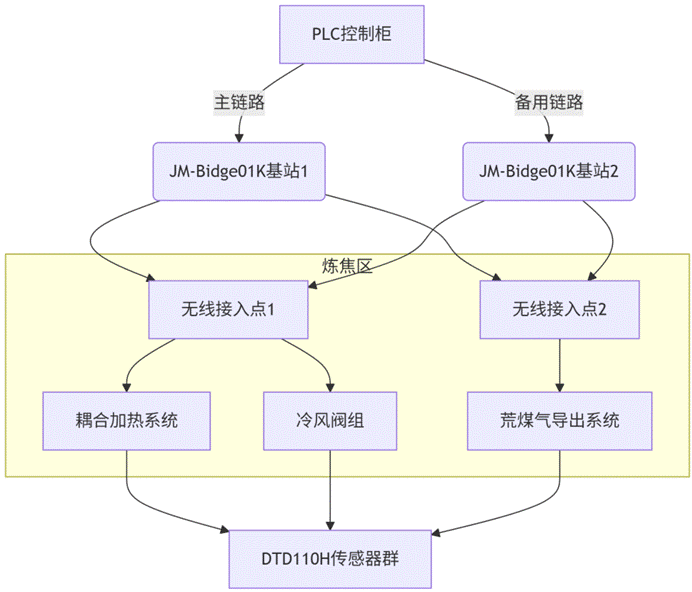

二、結構拓?fù)鋱D

核心節點：PLC控制柜、煉焦區各設備傳感器組（耦合加熱開關傳感器、冷風閥傳感器等）。

設備部署：

PLC控制柜側：2臺捷米特JM-Bidge01k無線網橋（主備模式），通過以太網接口連接控制柜，外接12dBi高增益定向天線指向煉焦設備區域。

傳感器側：每個設備傳感器組旁安裝2臺JM-Bidge01k無線網橋（主備模式），與DTD110H傳感器通過串口連接，配同型號定向天線指向PLC控制柜方向。

鏈路設計：構建兩條獨立無線鏈路，主鏈路負責實時傳輸開關量信號與設備狀態數據，備鏈路同步備份數據，通過網橋內置的智能切換機制實現無縫冗余。

三、項目痛點

通訊可靠性要求極高：傳感器采集的開關量信號（如耦合加熱開關狀態、冷風閥啟停指令）需零丟包傳輸，若數據丟失或延遲，可能導致設備誤操作，引發煉焦溫度異常等生產事故，單次事故損失可達數十萬元。

惡劣環境適應性挑戰：煉焦區存在強電磁干擾（來自高壓電機、變壓器），粉塵濃度高達3mg/m3，工作環境溫度波動大（-10℃~70℃），普通無線設備年故障率超50%，無法滿足長期穩定運行需求。

信號傳輸穩定性差：傳感器分布在煉焦?fàn)t周邊100米范圍內，設備遮擋多，傳統無線設備信號衰減嚴重（衰減率達40%-60%），易出現通訊中斷。

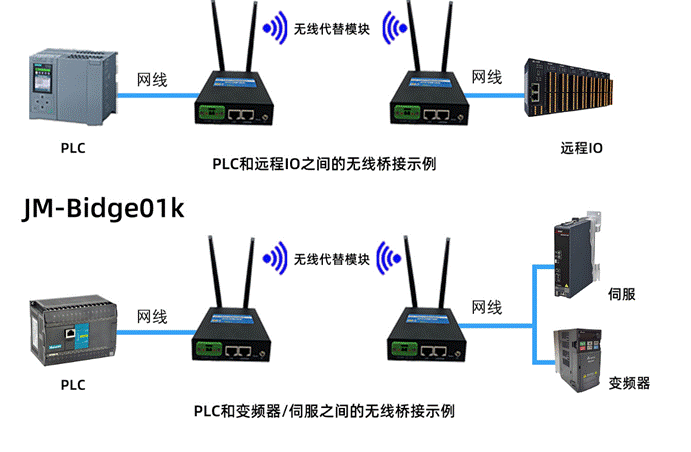

四、捷米特JM-Bidge01k無線網橋功能簡介

該網橋?qū)楣I(yè)惡劣環境設計，核心功能如下：

雙鏈路熱備冗余：主備鏈路切換時間≤2ms，支持毫秒級心跳檢測，故障時自動切換且無數據丟失，確保通訊連續性。

零丟包傳輸能力：采用工業級私有協議，具備數據重傳機制，在-85dBm信號強度下仍保持零丟包，滿足開關量信號實時傳輸需求。

超強環境防護：防護等級達IP67，可完全防塵并抵御短時浸水；工作溫度范圍-40℃~85℃，內置多層電磁屏蔽結構，能抵御10-3000MHz強電磁干擾。

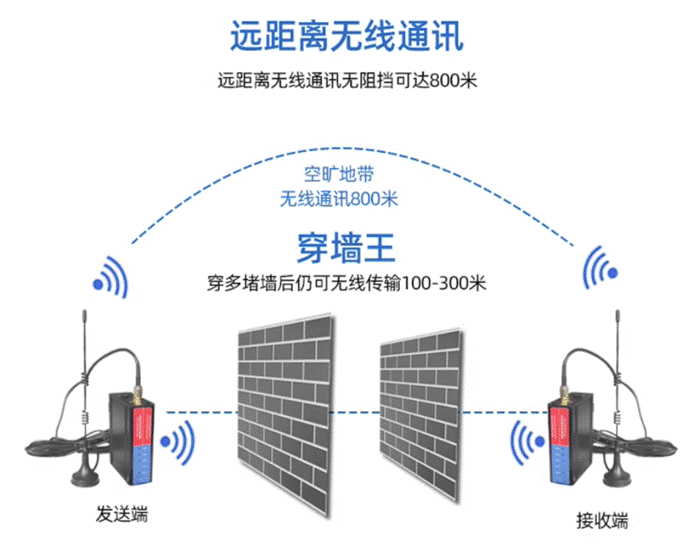

抗遮擋傳輸優化：采用MIMO多天線技術與波束賦形算法，可繞射穿透部分遮擋物，在復雜工業環境中信號穩定性提升60%以上。

五、解決方案描述

采用“雙鏈路冗余+抗惡劣環境設計”的整體架構：

雙鏈路冗余傳輸：通過主備兩臺JM-Bidge01k無線網橋構建獨立傳輸通道，實時同步開關量信號與設備狀態數據。網橋每10ms檢測一次鏈路質量，當主鏈路信號強度低于閾值或出現丟包時，自動切換至備鏈路，確保數據傳輸不中斷。

抗干擾與環境適應：利用網橋IP67防護等級和寬溫特性，直接安裝于煉焦區設備旁，無需額外防護裝置；電磁屏蔽結構有效隔絕強磁場干擾，保證信號在復雜電磁環境中穩定傳輸。

抗遮擋信號優化：通過定向天線搭配波束賦形技術，聚焦信號傳輸方向，減少設備遮擋對信號的影響，確保100米范圍內傳感器與PLC控制柜之間通訊穩定。

六、實施過程

現場勘查與規劃（2天）：測繪煉焦區設備分布與傳感器位置，檢測電磁干擾源與粉塵濃度，確定網橋安裝點位（避開高溫直射區域），規劃最優信號傳輸路徑。

設備安裝部署（1天）：

PLC控制柜側：將2臺網橋固定于控制柜上方3米高的支架上，調整天線角度指向傳感器集中區域，確保信號覆蓋無死角。

傳感器側：在每個設備傳感器組旁安裝網橋，采用耐高溫支架固定，天線對準PLC控制柜方向，連接DTD110H傳感器的信號輸出端。

系統調試與優化（1天）：配置主備鏈路優先級、切換閾值等參數，模擬設備全工況運行，連續24小時測試通訊穩定性，驗證零丟包性能；對3處信號較弱區域微調天線角度，提升信號強度。

試運行與驗收（2天）：試運行期間實時監測鏈路狀態、信號強度與數據傳輸質量，培訓維護人員掌握設備日常操作與故障排查方法，最終通過驗收投入正式運行。

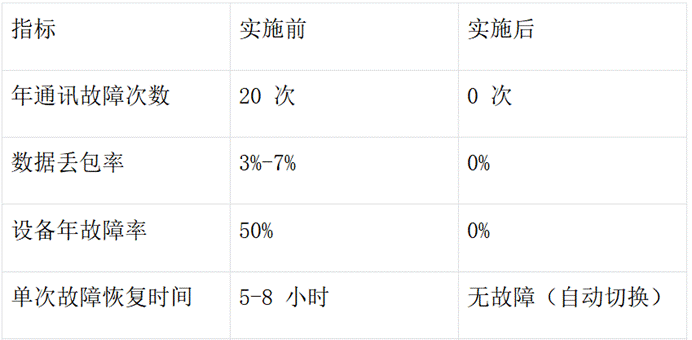

七、實施前后效果對比

八、總結

本方案通過捷米特JM-Bidge01k無線網橋的雙鏈路冗余設計和超強環境適應能力，成功解決了山西某焦化廠煉焦區傳感器與PLC控制柜之間的無線通訊難題。實施后，系統實現了開關量信號的零丟包傳輸，徹底消除了有線連接的故障隱患，保障了煉焦設備的穩定運行和生產安全。該方案不僅滿足了惡劣工業環境下的嚴苛要求，還帶來了顯著的經濟效益，為同類焦化廠電氣維護系統的無線技改提供了可靠參考，充分證明捷米特JM-Bidge01k無線網橋是工業強干擾環境下無線數據傳輸?shù)睦硐脒x擇。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
