一、場景實施背景

某大型鑄管廠的生產流程中，煤氣系統是重要的能源供給環節，涉及原料區、電廠、煤氣柜等14處不同區域的煤氣管道。這些區域的煤氣管道閥門開位、關位等開關量信號以及煤氣量模擬量信號，是保障煤氣系統安全穩定運行的關鍵監測數據。

此前，該廠采用有線傳輸方式將這些信號傳至DCS系統，但由于各監測點分布分散，且廠區內設備眾多、地形復雜，有線線路的鋪設不僅成本高昂，還面臨著線路易受腐蝕、機械損傷以及強磁場干擾等問題。據統計，每年因線路故障導致的數據傳輸中斷事件多達15余次，每次中斷都會影響對煤氣系統運行狀態的實時監控，嚴重時可能引發安全事故，造成巨大的經濟損失和安全隱患。為解決這一問題，該廠決定進行無線技改，經過多方調研和測試，最終選擇采用遠創智控品牌的YC-Bridge-WL無線網橋來構建無線通訊系統，實現DCS系統對多個關鍵參數的無線遠程監測。

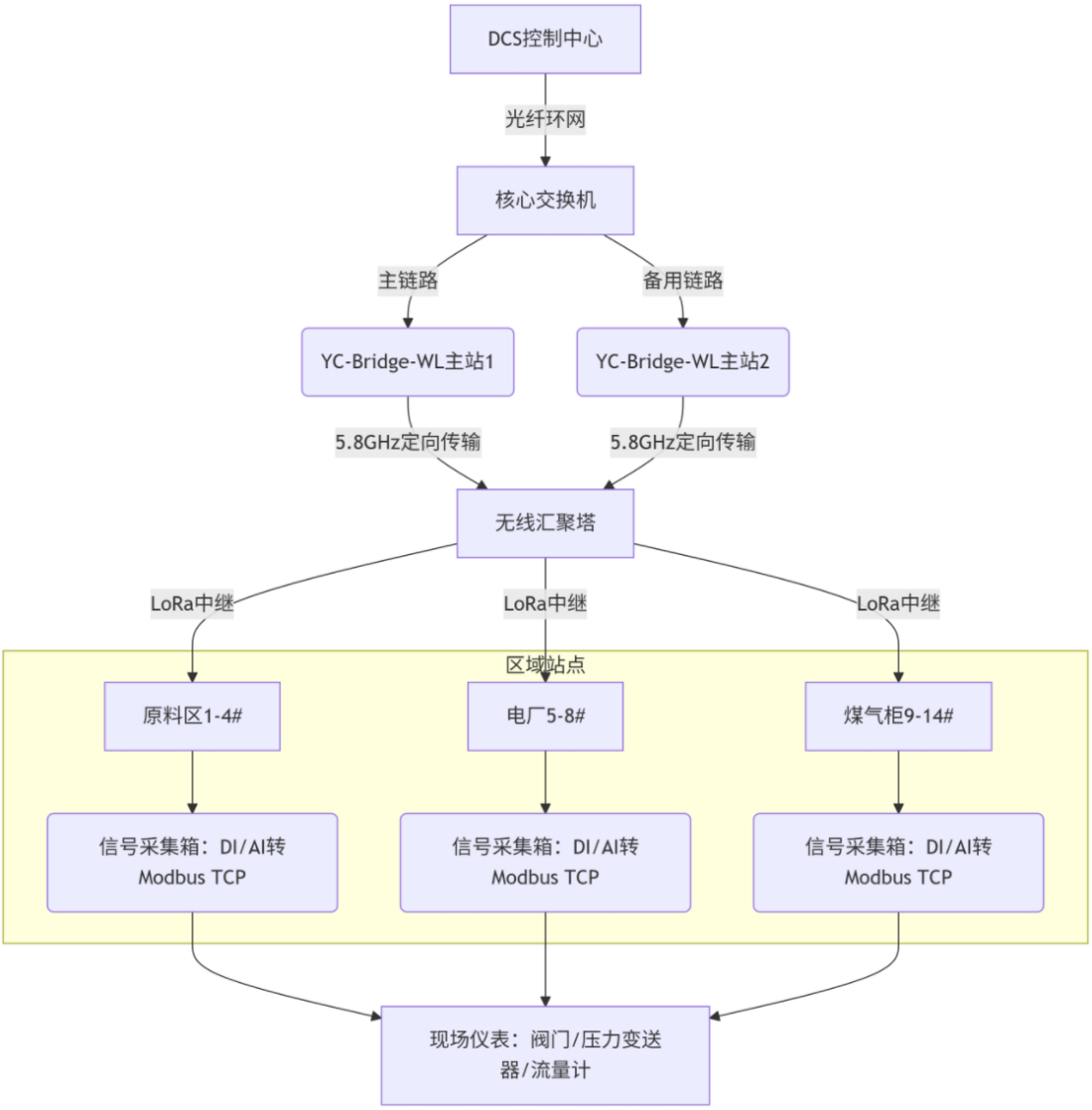

二、結構拓?fù)鋱D

·核心節點：控制室的DCS系統、原料區、電廠、煤氣柜等14處不同區域煤氣管道的監測設備（用于采集閥門開位、關位等開關量信號以及煤氣量模擬量信號）。

·設備部署：

·控制室側：部署2臺遠創智控YC-Bridge-WL無線網橋（主備模式），與DCS系統相連接，外接高增益定向天線，天線方向覆蓋各監測區域。

·各監測區域側：每個區域安裝2臺遠創智控YC-Bridge-WL無線網橋（主備模式），通過有線方式與該區域的監測設備連接，外接高增益定向天線，天線方向指向控制室。

·鏈路設計：為每個監測區域構建兩條獨立的無線通訊鏈路，鏈路1由控制室主網橋和該區域主網橋組成；鏈路2由控制室備網橋和該區域備網橋組成。所有鏈路同時工作，實時傳輸數據，形成全面的雙無線系統備份。

三、項目痛點

1.通訊可靠性要求極高：監測設備采集的開關量信號和模擬量信號與DCS系統之間的無線通訊必須完全可靠，不允許出現丟包現象。一旦發生丟包，會導致DCS系統無法準確獲取煤氣系統的實時狀態，可能延誤對異常情況的判斷和處理，進而引發安全事故。

2.環境條件惡劣：鑄管廠內存在強磁場，這會對無線通訊信號產生嚴重干擾；同時，廠區內灰塵較多，對無線設備的防護性能和抗電磁干擾性能提出了極高的要求，普通設備難以在這樣的環境下長期穩定運行。

3.多區域傳輸挑戰大：14處不同區域分布分散，部分區域之間存在設備、墻體等障礙物，會對無線信號的傳輸造成一定影響，需要確保無線設備能夠在這種復雜情況下穩定傳輸數據。

四、遠創智控YC-Bridge-WL無線網橋功能簡介

遠創智控YC-Bridge-WL無線網橋是一款專為工業復雜環境設計的高性能無線傳輸設備，其核心功能如下：

·雙鏈路冗余備份：支持主備雙鏈路同時運行，當主鏈路出現故障時，能夠在瞬間自動切換至備鏈路，切換時間極短，保證數據傳輸不中斷，有效避免了單鏈路故障帶來的通訊問題。

·高可靠性傳輸：采用先進的無線傳輸技術和優化的通信協議，能夠?qū)崿F(xiàn)數據傳輸零丟包，完全滿足工業級高可靠通訊的需求，確保監測數據準確無誤地傳輸至DCS系統。

·超強抗干擾能力：具備出色的抗電磁干擾性能，采用獨特的跳頻技術和信道選擇機制，能有效抵御強磁場等干擾因素，確保無線信號在復雜電磁環境下的穩定傳輸。

·適應惡劣環境：設備防護等級達到IP67，能夠有效阻擋灰塵侵入，同時具備優異的防水性能，可適應鑄管廠多灰塵的惡劣環境。其工作溫度范圍為-40℃~80℃，能夠在廠區不同的溫度條件下正常運行。

·穩定的多區域傳輸：配備高增益定向天線，具有較強的信號穿透能力和覆蓋范圍，能夠在多區域、有障礙物的環境下實現穩定的無線傳輸，確保各區域的監測數據能夠準確、及時地反饋至DCS系統。

五、解決方案描述

針對該鑄管廠煤氣系統無線監測的需求，采用遠創智控YC-Bridge-WL無線網橋構建雙無線系統，具體解決方案如下：

1.雙鏈路冗余架構：為每個監測區域部署主備兩條獨立的無線通訊鏈路，實現監測信號與DCS系統之間的數據傳輸冗余備份。正常情況下，主鏈路承擔主要的數據傳輸任務，備鏈路實時同步數據；當主鏈路出現故障時，系統自動、快速切換至備鏈路，確保數據傳輸不中斷，滿足通訊完全可靠、不丟包的要求。

2.抗干擾與環境適應：憑借YC-Bridge-WL無線網橋強大的抗電磁干擾能力和IP67的防護等級，使其能夠在鑄管廠的強磁場、多灰塵環境下穩定運行，無需額外增加防護設施，降低了系統的建設和維護成本。

3.多區域穩定傳輸實現：借助YC-Bridge-WL無線網橋的高增益定向天線和優秀的信號處理能力，有效克服各監測區域之間的障礙物影響，實現穩定的無線數據傳輸，確保14處不同區域的閥門開位、關位等開關量信號以及煤氣量模擬量信號能夠準確、及時地反饋至DCS系統。

六、實施過程

1.現場勘查與規劃（2天）：對鑄管廠的14處監測區域位置、控制室位置、各區域與控制室之間的距離以及沿途的障礙物、電磁環境等進行全面勘查。根據勘查結果，規劃無線網橋的安裝位置、天線指向和鏈路路徑，確保無線信號能夠穩定傳輸，避開強干擾區域和嚴重的信號遮擋區域。

2.設備安裝與部署（1天）：

·控制室側：按照規劃位置安裝2臺遠創智控YC-Bridge-WL無線網橋，將其與DCS系統連接，仔細調整天線指向，確保能夠穩定接收各監測區域的無線信號。

·各監測區域側：在每個監測區域按照規劃安裝2臺遠創智控YC-Bridge-WL無線網橋，通過有線方式與該區域的監測設備連接，調整天線指向控制室方向，保證信號的良好收發。

3.系統配置與調試（2小時）：對無線網橋進行參數配置，包括設置主備鏈路模式、選擇合適的信道、調整傳輸速率等。進行系統聯調，測試每條鏈路的通訊質量、丟包率等。模擬主鏈路故障情況，測試系統是否能自動快速切換至備鏈路，確保切換過程中數據傳輸不中斷，滿足項目的可靠性要求。

4.試運行與優化（1天）：系統安裝調試完成后，進行為期2周的試運行。在試運行期間，實時監測無線通訊系統的運行狀態，包括信號強度、丟包率等參數。根據試運行中發現的問題，對系統進行優化調整，如微調天線角度、更換信道等，確保系統能夠長期穩定、可靠地運行。

七、應用效果

1.通訊穩定性大幅提升：采用遠創智控YC-Bridge-WL無線網橋構建的雙無線系統運行穩定可靠，實現了14處監測區域與DCS系統之間的零丟包數據傳輸，完全滿足項目要求。自系統投入運行以來，未出現因通訊問題導致的數據傳輸中斷情況，保障了對煤氣系統關鍵參數的實時監測。

2.抗干擾與環境適應能力出色：在鑄管廠的強磁場、多灰塵環境下，YC-Bridge-WL無線網橋表現出優異的性能，設備運行穩定，未出現因環境因素導致的故障。其IP67的防護等級有效阻擋了灰塵的侵入，確保了設備的長期可靠運行。

3.多區域傳輸穩定可靠：無線網橋在各監測區域與控制室之間實現了穩定的無線數據傳輸，有效克服了障礙物的影響，確保了14處不同區域的閥門開位、關位等開關量信號以及煤氣量模擬量信號能夠準確、及時地反饋至DCS系統。

4.降低成本與提高安全性：相比傳統的有線通訊方式，無線技改方案大幅降低了線路鋪設和維護成本，據估算，每年可節省維護費用數萬元。同時，系統的穩定運行減少了因通訊故障導致的安全隱患，提高了煤氣系統運行的安全性，為工廠帶來了顯著的經濟效益和安全保障。

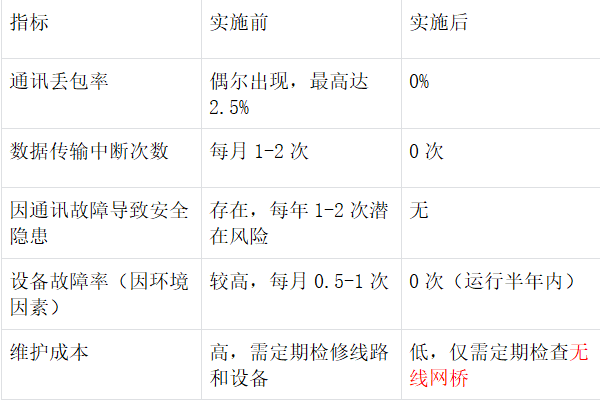

八、項目實施前后效果對比

九、總結

本次鑄管廠煤氣系統無線技改采用遠創智控YC-Bridge-WL無線網橋構建雙無線系統，成功解決了14處不同區域與控制室之間的無線通訊難題，實現了DCS系統對煤氣系統關鍵參數的穩定、可靠監測。該解決方案通過雙鏈路冗余備份確保了通訊的高可靠性，強大的抗干擾能力和環境適應能力使其能夠在鑄管廠的惡劣環境下穩定運行。

實施后，項目的通訊穩定性顯著提升，徹底消除了因通訊問題導致的安全隱患和數據傳輸中斷情況，降低了維護成本，提高了煤氣系統運行的安全性。遠創智控YC-Bridge-WL無線網橋憑借其卓越的性能，為鑄管廠等工業領域的無線通訊提供了可靠的解決方案，具有廣泛的推廣應用價值，尤其適用于類似存在惡劣環境和高可靠性通訊需求的多區域監測場景。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
