常規電源只能為負載提供一個正向的輸出電壓和電流，即工作在第一象限。也有一些應用，特意將輸出反接，作為一個負向電源靜態地工作在第三象限。但常規電源既不能工作在第二象限作為負電源的可調負載，也不能工作于第四象限對電池進行放電測試等等。極少數的一些雙象限電源雖然可以在正負電流間切換，但中間會存在短暫的跳變和不連貫現象等等。

圖1 電壓/電流四象限

ITECH 6500C系列電源雙象限電流功能

ITECH 6500C系列為一款寬范圍大功率高精度的直流開關電源（最大功率可達30KW），搭配專用的功率耗散器（最大功率可達90KW）可以實現電流的正負快速無縫切換，實現電流雙象限工作。其LOOP-MODE功能，能夠?qū)崿F(xiàn)高速的源和載電流模式轉換，從而在輸出和吸收電流之間快速連續的無縫切換，有效避免電流或電流過沖。

圖2 電流正負方向切換圖

電源雙象限電流無縫切換功能可廣泛適用于電池、電池封裝以及電池保護板等儲能設備測試。在實際應用中，IT6500C搭配功率耗散器可輕松模擬電動汽車的剎車回充技術，實現高速的電流回充電池的測試。

圖3 電動汽車剎車電流回充電池

ITECH 6500C系列電源電壓正負切換功能

IT6500C系列電源除具有雙象限電流功能外，在一定條件下，還具有電壓正負切換功能，其實現方式如下：

電壓（voltage）作為電勢差或電位差，是衡量單位電荷在靜電場中由于電勢不同所產生的能量差的物理量。其大小等于單位正電荷因受電場力作用從A點移動到B點所做的功，電壓的正方向規定為從高電位指向低電位的方向。

通常意義上電壓幅值的大小，主要取決于高電位與低電位的壓差。正負的電壓產生主要取決于參考點的不同，當參考點即負極為低電位，正極為高電位時產生正電壓，當參考點為高電位，正極為低電位時產生負電壓。

如前文所述，負電壓的產生主要取決于參考點及參考點的電位。

如下圖

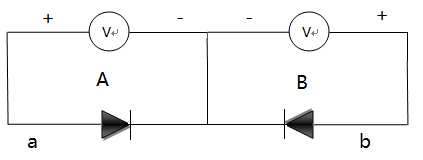

圖4 電源逆向串聯圖

將電源A和電源B以電源的負極為公共端進行串聯，串聯后將b端點選定為參考地，將a端點選定為輸出正極，實際工作時：

1 將電源A設定輸出10V，電源B設定3V，實際ab端電壓為7V
2 將電源A設定輸出10V，電源B設定20V，實際ab端電壓為-10V

IT6500C系列電源自身具備輸出波形編輯功能（LIST功能），最大可編輯100步，利用電源串聯結合6500C LIST功能可實現正負電壓的連續切換如下圖5波形所示，從而滿足電壓雙象限的工作。

圖5 電壓正負切換圖

如圖4中所示，電源工作時我們將輸出端等效成二極管，由于二極管的反相特性，普通電源在做逆向串聯時，如圖2，當輸出正電壓時回路電流被電源B截止，當輸出負電壓是回路電流被電源A截止，因此造成此種串聯方式僅能提供正負電壓信號，而無驅動或帶載能力。

針對這一問題，在使用6500C電源進行該種組合應用時，由于6500C電源具備內置負載見下圖6（每個電源模塊具備150W內置負載），當兩臺電源進行逆向串聯時，被二極管截止的電流可以通過內置負載實現電流回路的導通，且由于AB電源本身CV模式下電壓的鉗制作用，可以保證串聯后輸出電壓可控。當搭配功率耗散器使用時（單模塊3KW）可滿足更大電流的通過能力，可完成正負電壓，正負電流的靈活切換，從而實現4象限輸出。

圖6 6500C電源逆向串聯圖

電壓正負切換功能可用于電機正反轉的測試。

?

艾德克斯IT6500C直流電源系列，除了具備雙象限電流輸出，跨象限無縫切換、搭配功率耗散器擴展負載能力以外，還具有CC/CV優先權，可應用于嚴苛的浪涌電流測試，并內置了20多種汽車電子標準測試曲線、可模擬太陽能I-V曲線、并聯且主動均流、可編輯輸出阻抗等功能，最大功率可以達到30KW，是雙向限、高速度、多功能、寬范圍、大功率的高端直流電源產品，在軍工、航空航天、汽車電子、電池等測試領域為工程師帶來了不同凡響的升級體驗。

審核編輯 黃宇
